7 Installatie
Tracés
Mogelijke kabels (afhankelijk van het type unit en de geïnstalleerde opties)
a
▪ Contact voorkeurvoeding
Lage spanning
▪ Gebruikersinterface
▪ Thermistor van de tank voor warm tapwater (optie)
▪ Digitale ingangen voor het energieverbruik (ter plaatse te voorzien)
▪ Buitenomgevingstemperatuursensor (optie)
▪ Binnenomgevingstemperatuursensor (optie)
▪ Elektrische meters (ter plaatse te voorzien)
b
▪ Doorverbindingskabel
Elektrische voeding voor
▪ Elektrische voeding met normaal kWh-tarief
hoge spanning
▪ Elektrische voeding met voorkeur kWh-tarief
▪ Elektrische voeding voor back-upverwarming
▪ Elektrische voeding voor de bodemplaatverwarming (optie)
▪ Elektrische voeding voor boosterverwarming (naar binnenunit)
▪ Elektrische voeding voor boosterverwarming en thermische beveiliging (vanuit binnenunit)
c
▪ Warmtepompconvector (optie)
Controlesignaal voor hoge
▪ Kamerthermostaat (optie)
spanning
▪ 3-wegsklep
▪ Afsluiter (ter plaatse te voorzien)
▪ Pomp voor warm tapwater (ter plaatse te voorzien)
▪ Alarm-output
▪ Omschakeling naar externe warmtebronregeling
▪ Bediening ruimteverwarming/koeling
4 Bevestig
de
kabel
kabelbinderbevestigingen, zodat de kabels gespannen liggen
en NIET in contact komen met de leidingen of scherpe randen.
VOORZICHTIG
Duw of leg GEEN overtollige kabellengte in de unit.
7.9.7

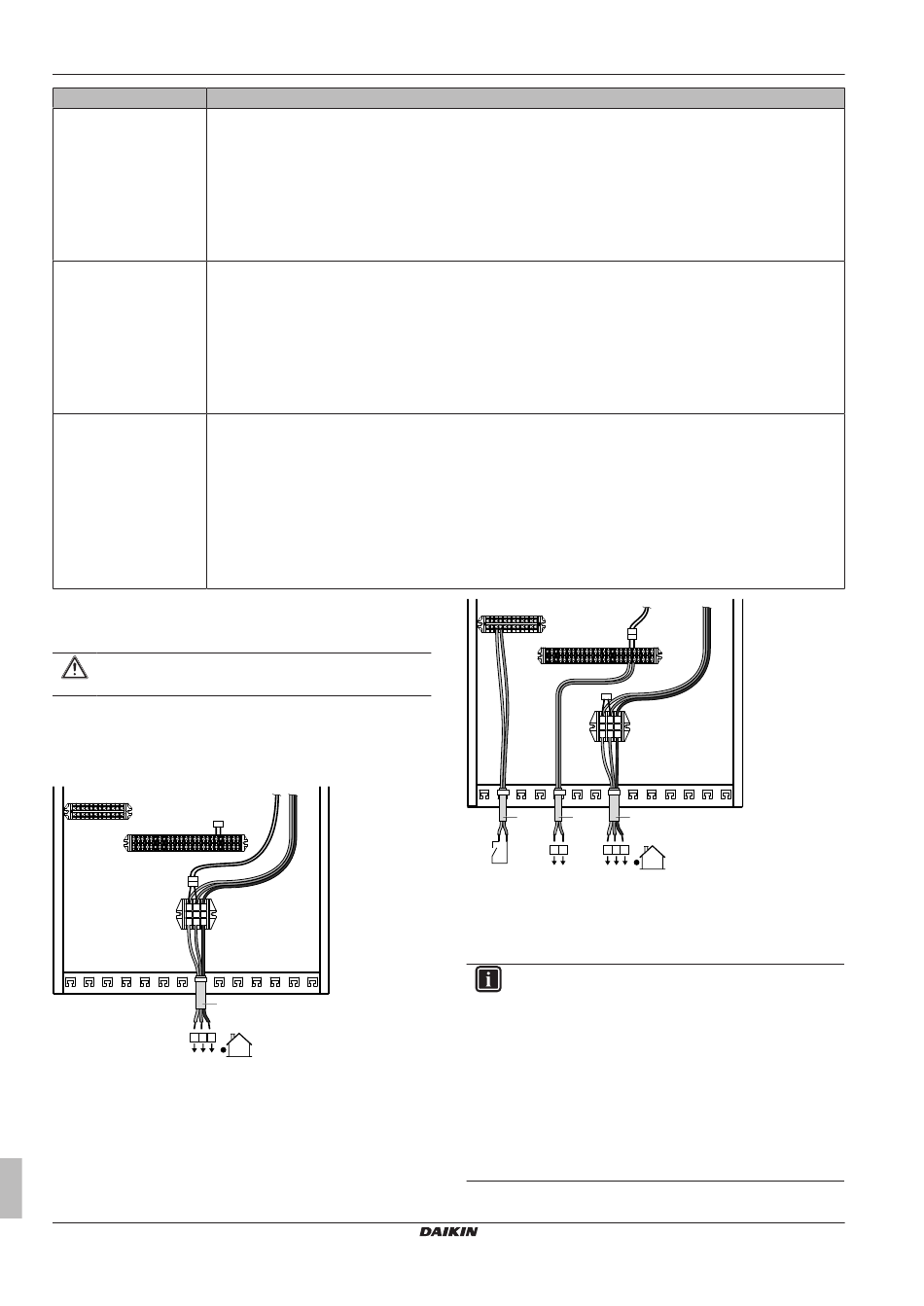

De hoofdvoeding aansluiten
1 Sluit de hoofdvoeding aan.
Voor een voeding met normaal kWh-tarief
X5M
X6YB
X2M
30 31
X6Y
X6YA
X1M
a
1 2 3
1 2 3
Legende: zie de afbeelding hieronder.
Voor een voeding met voorkeur kWh-tarief
Uitgebreide handleiding voor de installateur
44
met
kabelbinders
op
X1A X19A
de
X5M
3 4
X2M
X6YA
X1M
c
b
L N
S1S
L N
a
Doorverbindingskabel (= hoofdvoeding)
b
Elektrische voeding met normaal kWh-tarief
c
Contact voorkeurvoeding
2 Bevestig
de
kabelbinderbevestigingen.
INFORMATIE
Wanneer een elektrische voeding met kWh-voorkeurtarief
gebruikt wordt, hangt de noodzaak van een afzonderlijke
elektrische voeding met normaal kWh-tarief voor de
binnenunit (b) X2M30/31 af van het type van elektrische
voeding met kWh-voorkeurtarief.
Een afzonderlijke aansluiting voor de binnenunit is nodig:
▪ als de elektrische voeding met kWh-voorkeurtarief
onderbroken wordt wanneer deze in werking is, OF
▪ als de binnenunit geen energie mag verbruiken
wanneer
voorkeurtarief in werking is.
X1A
X19A
X6Y
X6YB
30 31
a
1 2
3
1 2 3
kabel
met
kabelbinders
de
elektrische
voeding
met
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Lage-temperatuur-Split
4P384972-1 – 2015.01
op
de
kWh-
