14.4

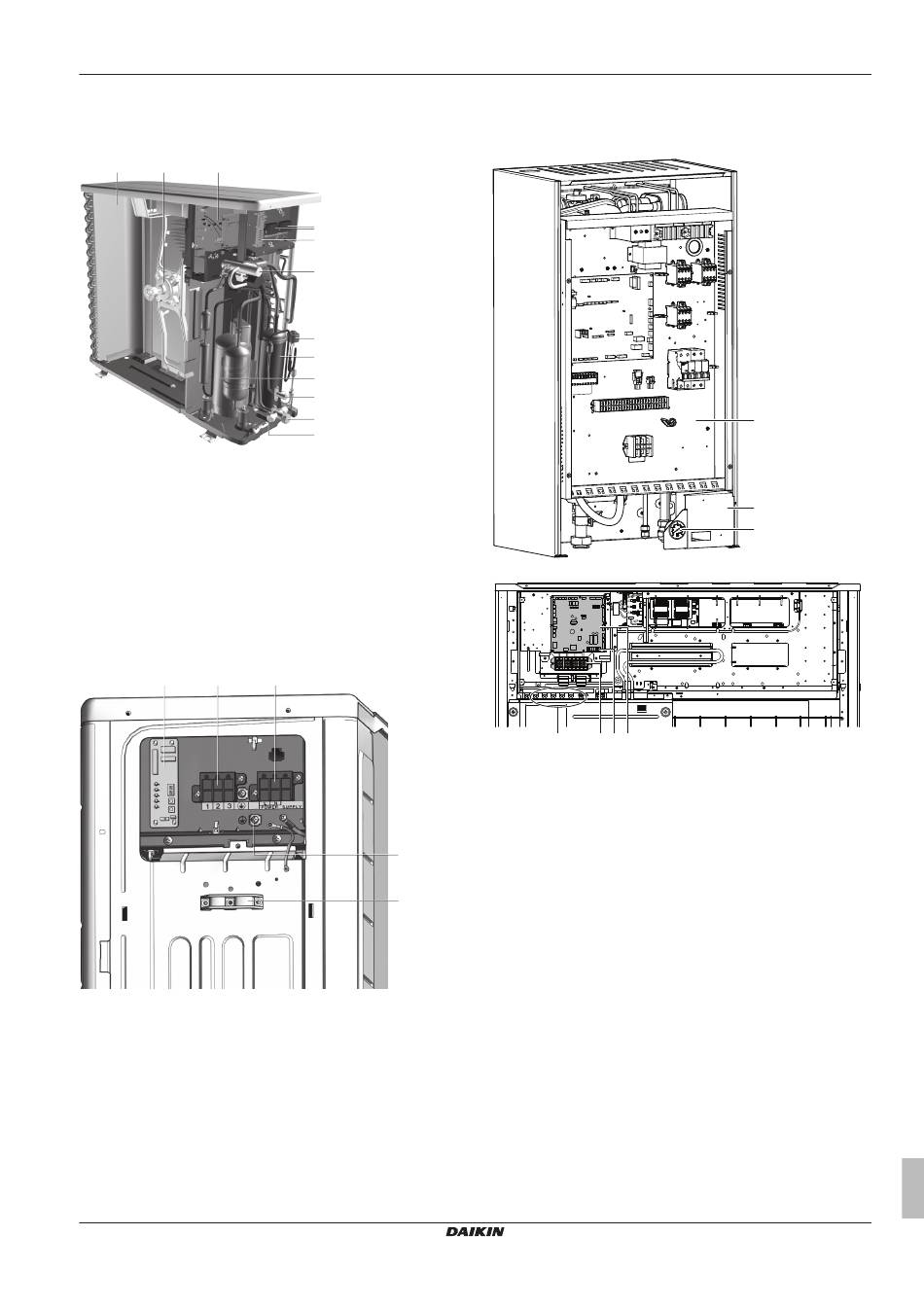

Onderdelen
14.4.1
Onderdelen: Buitenunit
l
k
a
a
Schakelkast hoofdprintplaat (printplaat voor inverter en
regeling)
b
Aansluitklemmen voor communicatie en elektrische
voeding
c
Serviceprintplaat
d
4-wegklep
e
Elektronische expansieklep (primair)
f
Accumulator
g
Compressor
h
Vloeistofafsluiter
i
Gasafsluiter
j
Servicepoort
k
Ventilatormotor
l
Warmtewisselaar
14.4.2
Onderdelen: Schakelkast (Buitenunit)
a
b
a
Serviceprintplaat
b
Aansluitklem communicatiekabel
c
Aansluitklem stroomtoevoerkabel
d
Aarding
e
Draadbinder
ERLQ004~008CA + EHBH/X04+08CB
Daikin Altherma – Lage-temperatuur-Split
4P384972-1 – 2015.01
b
c
d
e
f
g
h
i
j
c
d
e
14 Technische gegevens
14.4.3
Onderdelen: binnenunit
10+12 HP
d
b c
a
a
Schakelkast
Bevat
de
voornaamste
onderdelen van de binnenunit.
b
Gebruikersinterface (optioneel)
c
Manometer
Geeft de waterdruk in het watercircuit aan.
d
Ontluchtingsventiel
De resterende lucht in het watercircuit wordt automatisch
verwijderd via de ontluchtingsklep.
e
Expansievat (10 l)
f
Flowsensor
Geeft feedback naar de interface over het werkelijk debiet.
Op basis van deze (en andere) informatie past de interface
de snelheid van de pomp aan.
g
Warmtewisselaar
h
Waterpomp
Circuleert het water in het watercircuit.
i
Waterfilter
Verwijdert vuil uit het water om schade aan de pomp of
verstopping van de warmtewisselaar te voorkomen.
j
Overdrukveiligheidsklep
Voorkomt overdreven waterdruk in het watercircuit door te
openen aan 3 bar.
k
Aansluiting van koelmiddelgas R410A
l
Aansluiting van koelmiddelvloeistof R410A
m
Aansluiting van waterinlaat
n
Aftap- en vulkranen
o
Afsluiters (toebehoren)
Om de kant van het watercircuit van binnenunit af te
scheiden van de kant van het circuit van het achterblijvend
water.
Uitgebreide handleiding voor de installateur
a
b
c
elektronische
en
elektrische
93
