Controle van de parallelliteit van het
maaielement

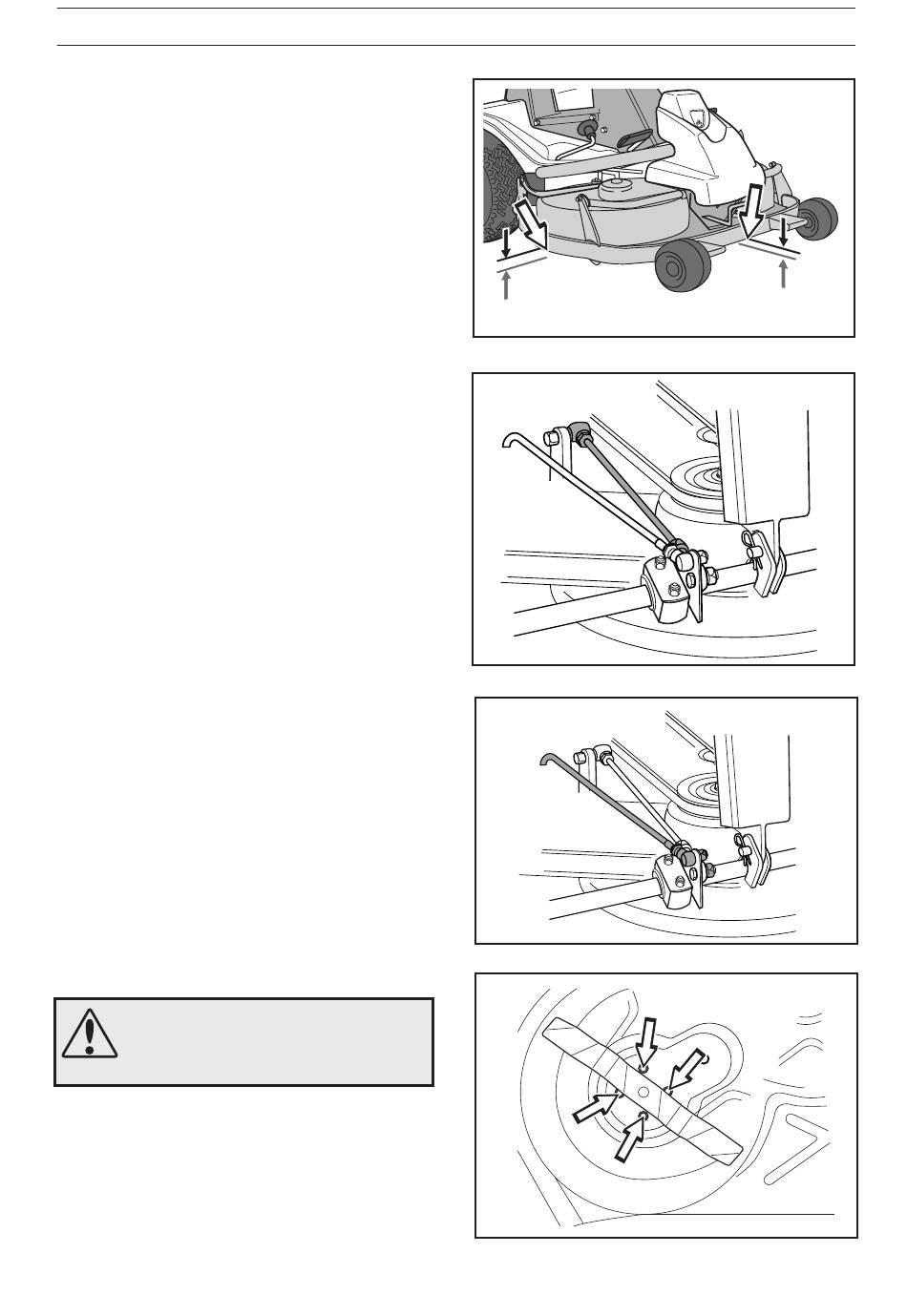

Controleer de parallelliteit van het maaidek als volgt:
1. Controleer de luchtdruk van de banden 60 kPa
(0,6 kp/cm
2
/8,5 PSI).
2. Zet de zitmaaier op een vlakke ondergrond.
3. Zet de hefstang in maaistand.
4. Meet de afstand tussen de grond en de rand
van het element, aan de voor- en de achterkant
van de kap.
Het maaielement moet een beetje afhangen, de
achterkant moet 2-4 mm (1/8") hoger zijn dan
de voorkant.
Afstellen van de parallelliteit van het
maaielement
1. Verwijder de frontkap en de rechter vleugelkap.
2. Maak de moeren van de parallelliteitsstang los.
3
Schroef de stang uit (verlengen) om de achter-
kant van de kap te verhogen.
Schroef de stang in (verkorten) om de achter-
kant van de kap te verlagen.
4. Draai na het afstellen de moeren vast.
5. Nadat het afstellen gereed is moet de parallelliteit
van het element opnieuw gecontroleerd worden.
6. Monteer de rechter vleugelkap en de frontkap.
Vervangen van de riemen van het
maaielement
Vervangen van riemen op BioClip 90
De BioClip 90 wordt aangedreven door een tandriem
die de rotatie van de messen synchroniseert. De
riem zit onder de kap van het maaielement.
1. Demonteer het maaielement.
2. Maak de voorste bout van de parallelliteitstang
los en duw de stang naar achteren. Klap de
stang voor de hoogteinstelling naar voren.
3. Maak de twee bouten los die de beschermkap
op zijn plaats houden en verwijder de kap.
WAARSCHUWING!
Bescherm uw handen met
handschoenen wanneer u aan de
messen werkt.
4. Een tip: Markeer de stand van de messen op
de desbetreffende poelie met een stift.
Maak de moer van de excenterplaat los en
draai deze eraf. Maak de vier moeren (zie
afbeelding), waarmee het buitenste meslager
vastzit, zo ver los dat het lager verplaatst kan
worden. Schuif het meslager naar binnen en
wrik de riem eraf.
