Accupolen of metalen gereedschappen kunnen
kortsluiting maken met metalen onderdelen
van de machine, waardoor vonken kunnen
ontstaan. Hierdoor kunnen accugassen tot
ontploffing komen, waardoor lichamelijk letsel
kan ontstaan.
• Zorg ervoor dat bij het verwijderen of
monteren van de accu de accupolen niet in
aanraking komen met metalen onderdelen
van de machine.
• Voorkom dat metalen gereedschappen
kortsluiting veroorzaken tussen de
accupolen en metalen onderdelen van de
machine.

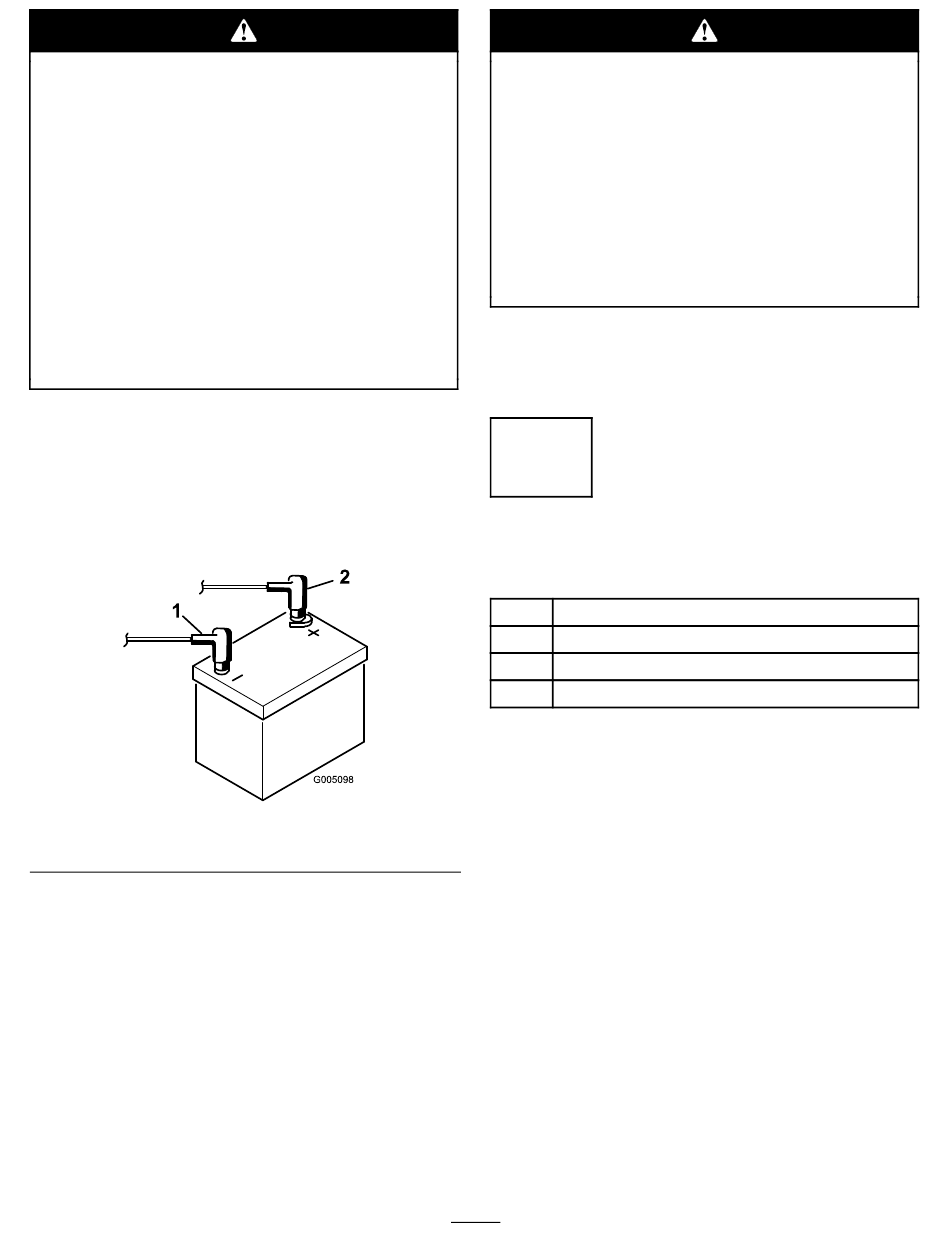

2. Sluit de pluskabel (rood) van de accu vanaf de
startmotorsolonoïde aan op de pluspool (+) van
de accu (Figuur 6). Zet deze vast met een sleutel
en smeer petrolatum op de accupool. Zorg ervoor
dat de kabel vrij van de stoel blijft als deze stoel
helemaal naar achteren is gezet, omdat dit kan leiden
tot slijtage of beschadiging van de kabel.
1. Minpool (-)
3. Sluit de zwarte aardingskabel aan op de min (-) pool
van de accu. Zet deze vast met een sleutel en smeer
petrolatum op de accupool.
Figuur 6
2. Pluspool (+)
Als accukabels verkeerd worden verbonden,
kan dit schade aan de machine en de kabels
tot gevolg hebben en vonken veroorzaken.
Hierdoor kunnen accugassen tot ontploffing
komen, die lichamelijk letsel kunnen
veroorzaken.
• Maak altijd de minkabel (zwart) van de accu
los voordat u de pluskabel (rood) losmaakt.
• Sluit altijd de pluskabel (rood) van de accu
aan voordat u de minkabel (zwart) aansluit.
4. Schuif de kapjes op de polen van de accu.
5. Plaats de accuklembeugel en de kapjes en zet deze
vast met de vleugelmoeren.
4
Stuurwiel monteren
Benodigde onderdelen voor deze stap:
1
Stuurwiel
1
Moer
1
Dop
1
Schroef
Procedure
1. Schuif het stuurwiel op de stuuras en zet dit vast met
de contramoer (Figuur 7). Draai dit vast met een
torsie van 43 Nm.
2. Monteer de dop op het stuurwiel met de schroef
(Figuur 7).
