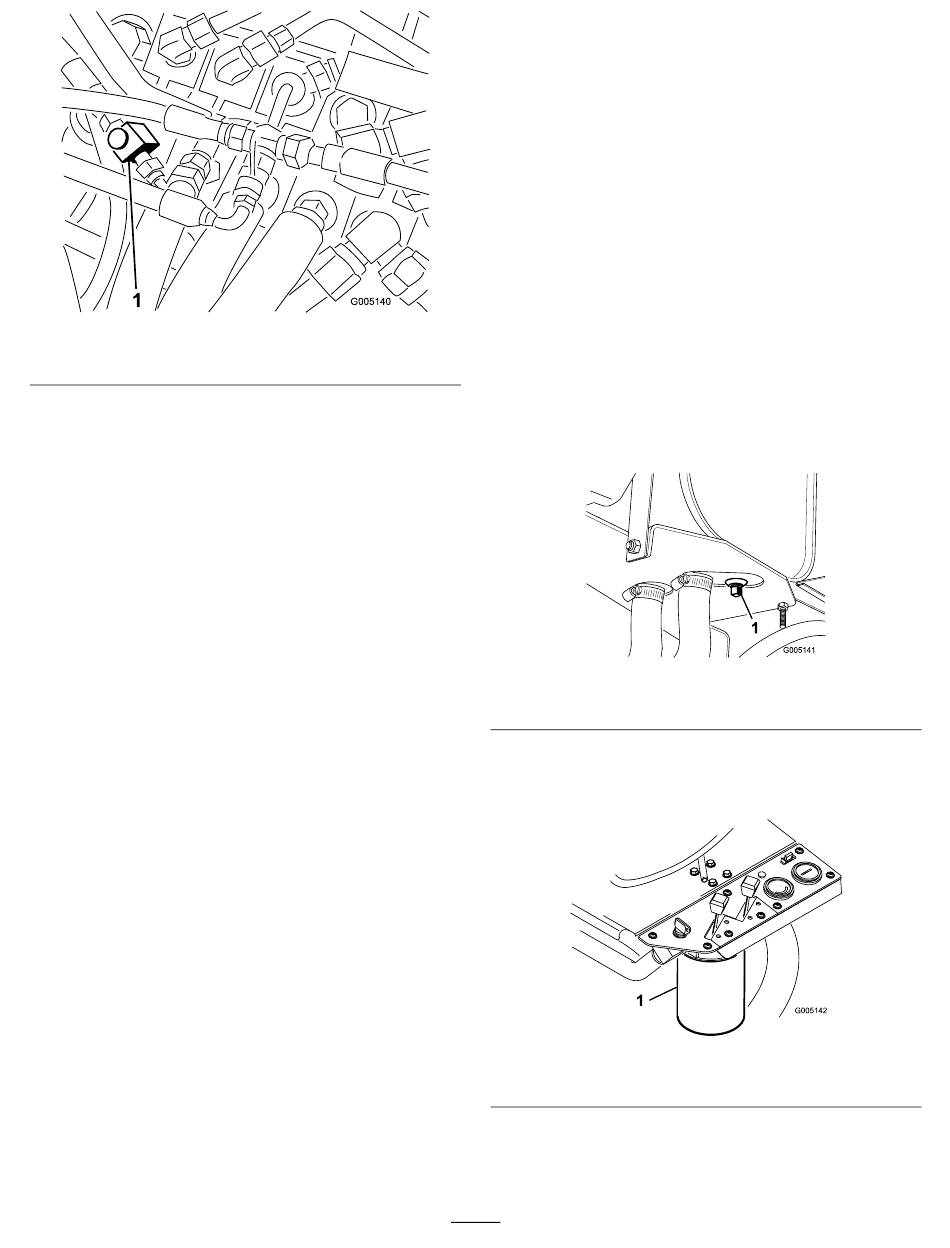

Figuur 46
1. Doorstroomregelklep
2. Draai de contramoer los waarmee de instelknop op
de doorstroomregeling vastzit. Als u de contramoer
losdraait, moet u de doorstroomregelknop
vasthouden om te voorkomen dat deze gaat draaien.
3. Draai de knop een 1/4 slag linksom als het middelste
maaidek te laat neerkomt of 1/4 slag rechtsom als de
middelste maaidek te vroeg neerkomt.
4. Als u de gewenste afstelling hebt verkregen, moet u
knop vasthouden om te voorkomen dat deze gaat
draaien, en zet u de contramoer vast.
De hefcilinders afstellen
Om de hoogte van de voorste maaidekken te regelen als
ze in de opgeheven (transport) stand staan, moeten de
voorste hefcilinders worden afgesteld.
1. Laat de maaidekken neer op de grond.
2. Draai de contramoer op de gaffel van de hefcilinder
van het maaidek dat u wilt afstellen, los.
3. Maak de gaffel van de cilinder los van de hefarm.
4. Draai de gaffel totdat u de gewenste hoogte heeft
gekregen.
5. Bevestig de gaffel van de cilinder aan de hefarm en
draai de contramoer vast.
Onderhoud hydraulisch
systeem
Hydraulische vloeistof
verversen en filter vervangen
U moet u om de 2000 bedrijfsuren de hydraulische
vloeistof verversen en het filter vervangen.
Als de vloeistof verontreinigd raakt, moet u contact
opnemen met uw plaatselijke Toro-dealer omdat
het systeem dient te worden schoongespoeld.
Verontreinigde hydraulische vloeistof ziet er in
vergelijking met schone vloeistof melkachtig of zwart uit.
1. Verwijder de aftapplug uit het reservoir (Figuur 47)en
laat de hydraulische vloeistof in een opvangbak
lopen. Plaats de aftapplug terug wanneer er geen
hydraulische vloeistof meer naar buiten stroomt, en
zet deze goed vast.
1. Aftapplug van hydraulische reservoir
2. Reinig de omgeving van de plaats waar het filter
wordt gemonteerd (Figuur 48). Plaats een opvangbak
onder het filter en verwijder het filter.
1. Hydraulische filter
3. Vul het nieuwe filter met de juiste hydraulische
vloeistof, smeer vet op de afdichtingspakking en
draai het filter met de hand vast totdat de pakking
40
Figuur 47
Figuur 48
