Om het risico van een ernstig letsel te voor-
komen, moet u telkens wanneer dat wordt
aangegeven de druk ontlasten, en daarbij
de Drukontlastingsprocedure volgen die
staat op blz. 10.
OPMERKING: Er is een pakkingreparatieset, 235703,
leverbaar. Onderdelen die in deze set zitten
zijn aangeduid met een sterretje, bijvoor-
beeld (121*). Gebruik voor de beste resulta-
ten alle nieuwe onderdelen uit de set, ook als
de oude er nog goed uitzien.
OPMERKING: Om stilstand tot een minimum te beperken
en om de beste spuit prestaties te krijgen
controleer de koolborstels (zie blz. 20) van
de motor telkens als u de pomp weer inpakt
en reinig de drukoverbrenger (zie blz. 28).
Deze onderdelen indien nodig vervangen.
De pomp verwijderen
1.
Spoel de pomp, indien mogelijk. Ontlast de druk. Zet de
pomp stil met de zuigerstang (107) in de laagste stand,
indien mogelijk. Om de zuigerstang handmatig naar
beneden te laten gaan, moet u aan de schoepen van de
motorwaaier draaien.
2.
Verwijder het filter (85).
3.
Verwijder de aanzuigslang of -buis (32). (Zie blz. 28 voor
de aanzuigslang.)
4.
Druk met een schroevedraaier de borgveer (18) omhoog
en druk de pen (17) naar buiten.
5.
Draai de schroeven (21) los. Verwijder de pomp (20).
De pomp repareren
Zie handleiding 308190 voor de reparatie-instructies voor de
pomp.
De pomp installeren
1.
Plaats de pomp op het aandrijfhuis. Tik hem met een
zachte hamer in de uitlijnpennen. Draai de schroe-
ven (21) aan tot 68 N.m.
WAARSCHUWING
GEVAREN VAN BEWEGENDE DELEN
Zorg ervoor dat de borgveer (18) stevig in de
groef zit en helemaal eromheen, om te voor-
komen dat de pen (17) lostrilt. Zie Afb. 19.
Als de pen lostrilt, dan kunnen de pen en andere onder-
delen afbreken als gevolg van de kracht van de werken-
de pomp. Deze onderdelen kunnen de lucht inschieten
en ernstig letsel of schade aan zaken veroorzaken, ook
aan de verbindingsstang of aan het lagerhuis van de
pomp.
22 308747
Herstellen onderpomp

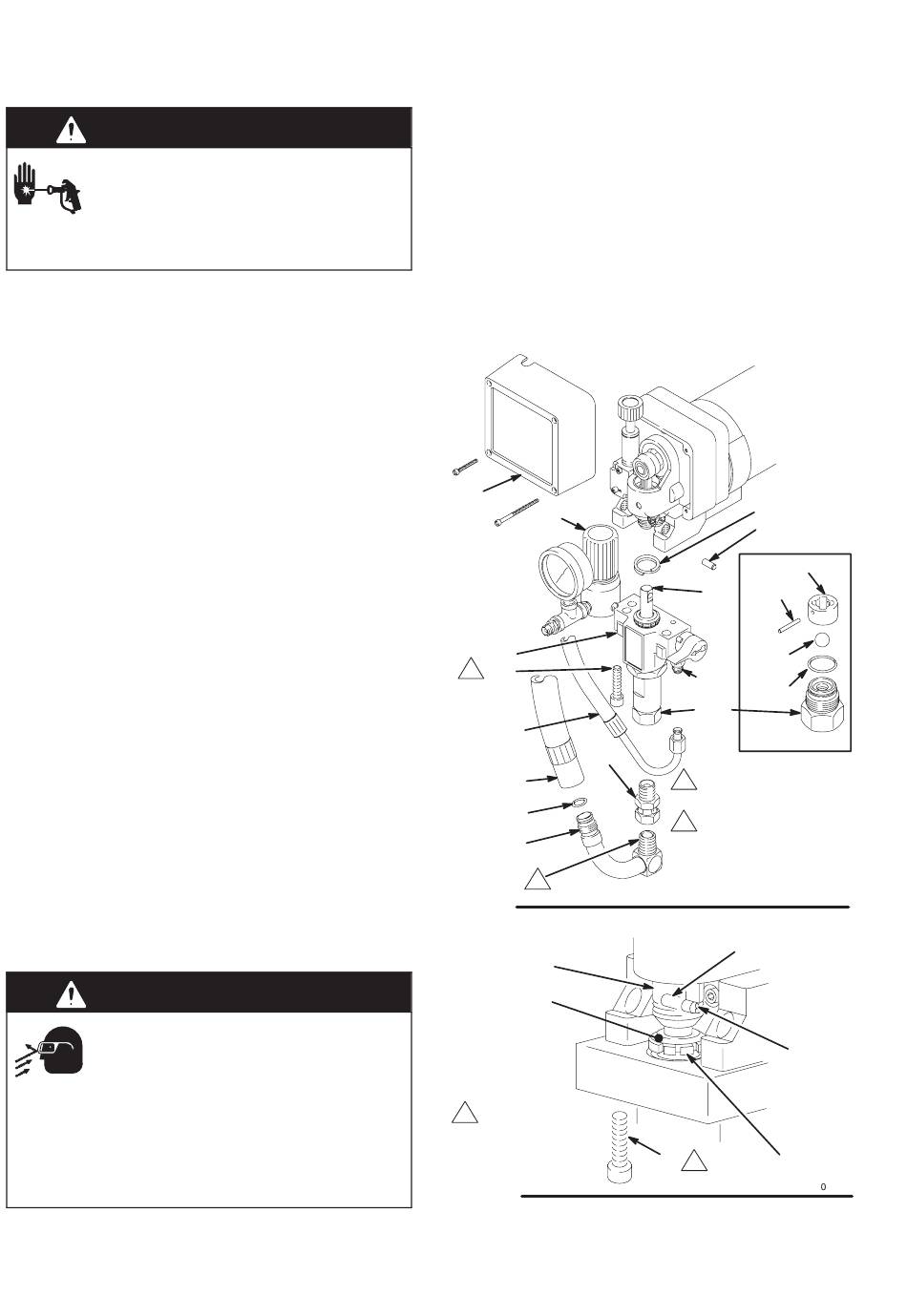

(Zie Afb. 18)
(Zie Afb. 18 en 19)
2.
Centreer het gat in de stang (107) tegenover de verbin-
dingsstang (15). Duw de borgveer (18) omhoog met een
schroevedraaier en druk de pen (17) in het gat. Druk de
borgveer (18) op zijn plaats in de verbindingsstang.
3.
Vervang de O-ring (27) als hij versleten of beschadigd is.
Sluit de aanzuigslang en de aftapslang (32, 33) weer
aan. Installeer de voorkap (13).
4.
Draai de pakkingmoer (102) ver genoeg vast om lek-
kages tegen te gaan, maar beslist niet strakker. Vul het
oliereservoir voor éénderde met TSL. Druk de plug (123)
in het oliereservoir.
13
85
20
1
21
33
83
32
27
38
2
Afb. 18
15
123
1
Aandraaien tot 68
N.m.
Afb. 19
18
17
120
*122
107
*121
36
*119
118
1
Aandraaien tot 68 N.m.
Breng anaëroob polykristal
2
dichtmiddel voor buizen aan
Model 231423 afgebeeld
7158A
17
18
21
102
1
4655
.
