WAARSCHUWING
INJECTIEGEVAAR
Om het risico van een ernstig letsel te voor-
komen, moet u telkens wanneer dat wordt
aangegeven de druk ontlasten, en daarbij
de Drukontlastingsprocedure volgen die
staat op blz. 10.

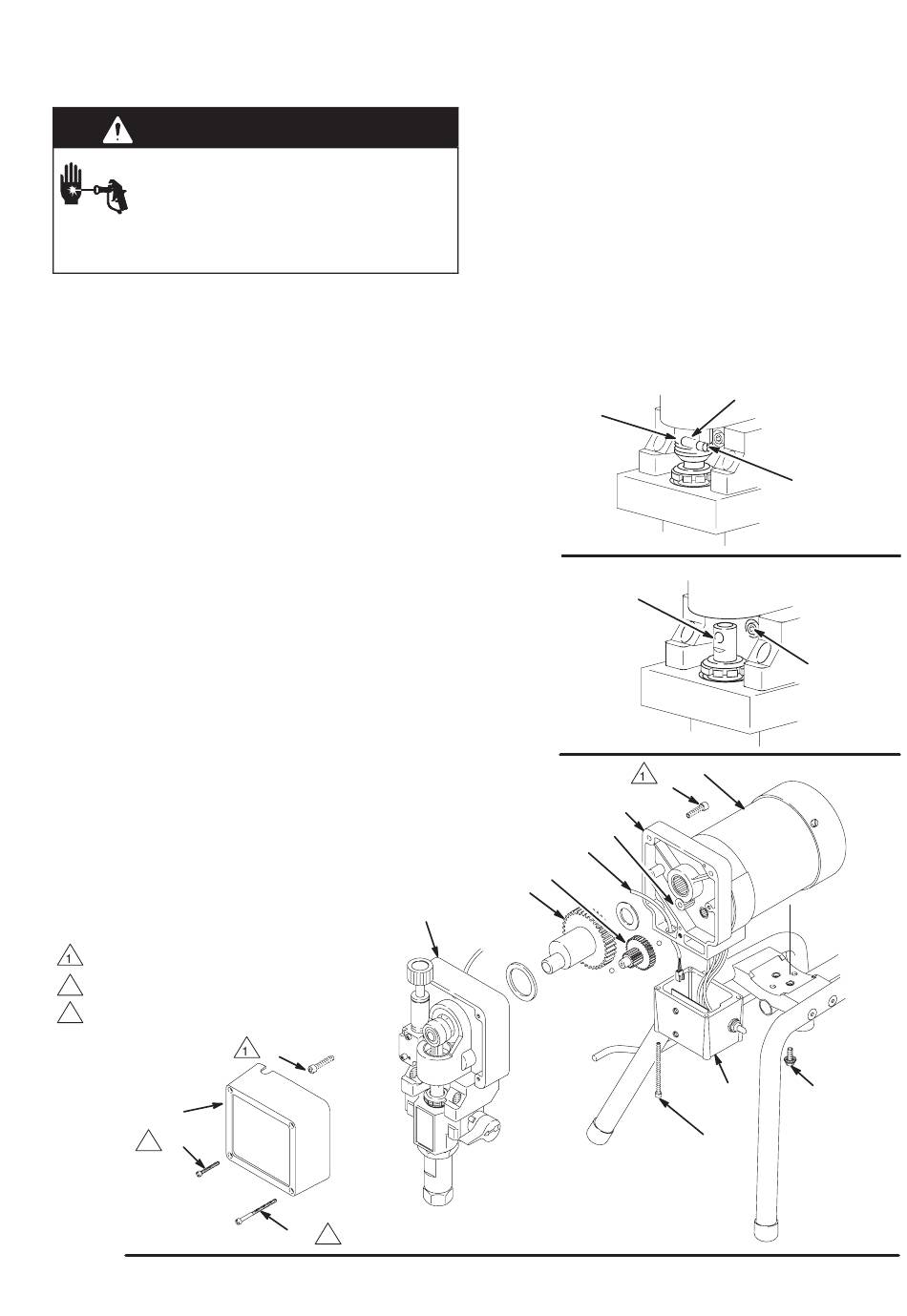

OPMERKING: Zie Afb. 22 behalve waar een ander pagina
nummer wordt aangegeven.
1.
Ontlast de druk.
2.
Probeer de pomp met de zuigerstang (107) in de laagste
stand stil te zetten. Om de zuigerstang handmatig naar
beneden te laten gaan, moet u aan de schoepen van de
motorwaaier draaien. Druk met een schroevedraaier de
borgveer (18) omhoog en druk de pen (17) naar buiten.
Zie Afb. 20.
3.
Verwijder de schroeven (56) en laat de contactdoos (59)
zakken. Haal de motordraad en de draad van de druk-
regelaar (A) los van de startkaart van de motor. Zie
Afb. 23 op blz. 24.
4.
Verwijder de voorkap (13).
5.
Draai de stang (107) van de onderpomp zodanig, dat het
gat voor de pen tegenover de onderste schroef van het
aandrijfhuis komt te zitten. Zie Afb. 21. Verwijder de drie
schroeven van het aandrijfhuis (5). Zie ook Afb. 22.
6.
Verwijder de twee motorschroeven (5).
7.
Tik met een kunststof hamer onder op de achterzijde van
het aandrijfhuis (11) om de motor los te krijgen. Trek het
aandrijfhuis recht van de motor. Voorkom dat het tand-
wiel (16) valt. Lees de aanwijzing onder VOORZICHTIG
op blz. 25.
Aandraaien tot 9 N.m.
2
Drie stuks.
3
Eén exemplaar.
13
31
3
Afb. 22
Motor
11
5
2
34
8.
Verwijder de twee schroeven (46) en til de motor van het
voetstuk (66).
9.
Plaats de nieuwe motor goed boven het voetstuk en
breng de schroeven (46) weer aan.
10. Zet het aandrijfhuis in elkaar en weer op de motor. Volg
stappen 8 t/m 10 op blz. 25.
11. Sluit de draden aan in de contactdoos. Zie Afb. 23 op
blz. 24. Installeer de contactdoos.
12. Sluit de zuigerstang (107) weer aan op het aandrijfhuis;
zie blz. 22, De pomp installeren, stap 2 en de WAAR-
SCHUWING die na die stap volgt.
15
Afb. 20
107
Afb. 21
5
C
B
A
16
12
17
18
01068
5
4
59
46
56
05119
308747
01074
23
