WAARSCHUWING
INJECTIEGEVAAR
Om het risico van een ernstig letsel te voor-
komen, moet u telkens wanneer dat wordt
aangegeven de druk ontlasten, en daarbij
de Drukontlastingsprocedure volgen die
staat op blz. 10.
42a
42b
1
42d
42
3

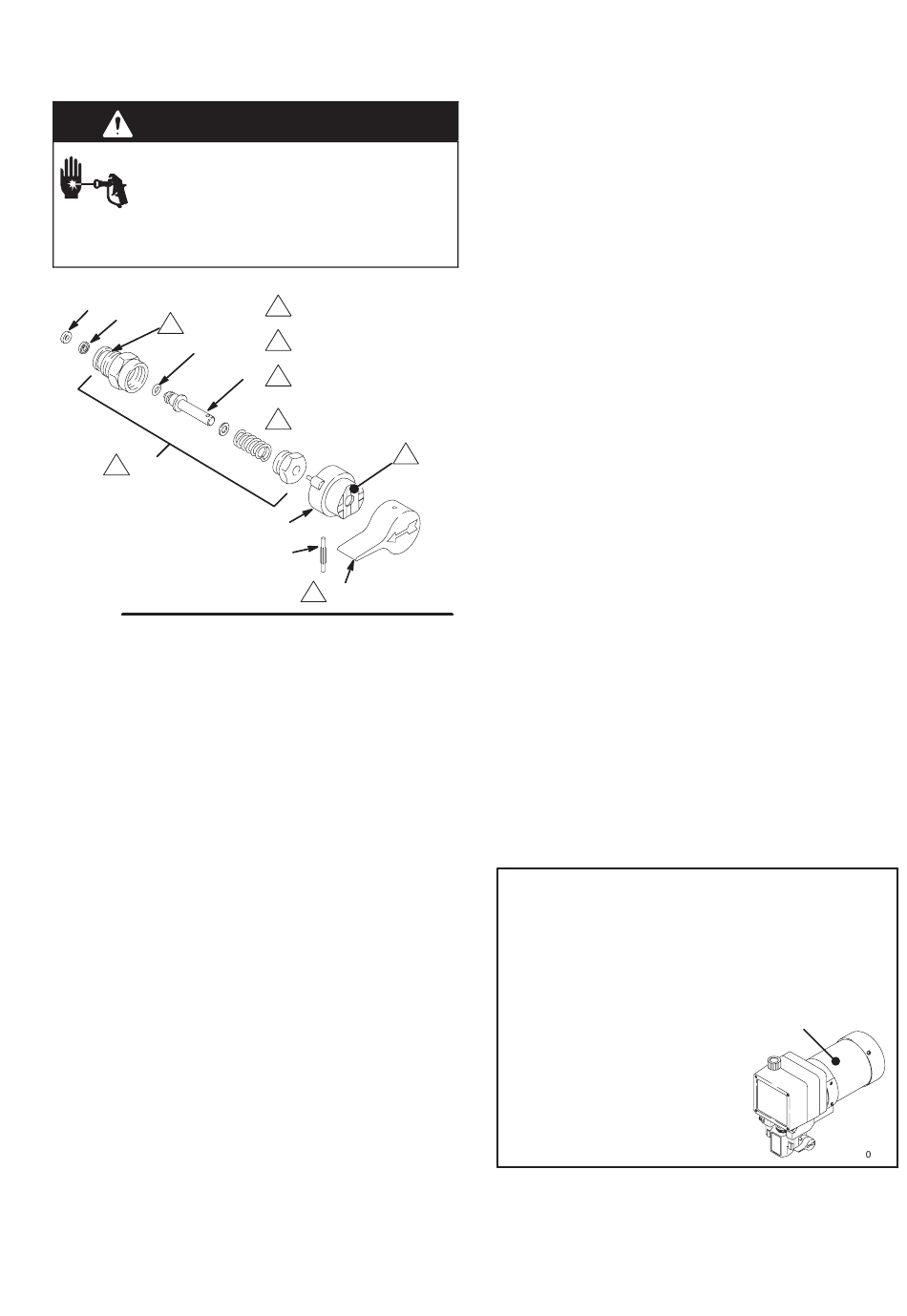

Afb. 29
1.
Draai de hendel (45) op de gesloten stand. Tik de pen
eruit (44). Verwijder de hendel.
2.
Verwijder het voetstuk (43).
3.
Schroef het aftapventiel los (42). De pakking (42a) en de
zitting (42b) blijven in het ventiel zitten.
MATERIAALVULTRECHTER
U moet een trechterinstallatieset apart bestellen.
188337 2,5-liter trechter & deksel
188338 5-liter trechter & deksel
INSTALLATIESET VOOR
MATERIAALVULTRECHTER
Bevat de aansluitingen en bevestigingsmaterialen om de
aanzuigslang te vervangen door een vultrechter van 2 of
5 liter, afzonderlijk aangeschaft. Inclusief instructies.
Aftapventiel
1
Breng draadafdichtmiddel aan.
Vet aanbrengen op boven-
2
kant voetstuk.
42c
In de pompverdeler aan-
3
draaien tot 21 N.m.
Hendel in dichte stand
4
afgebeeld.
2
43
44
45
4
Accessoires
235576
Herstellen
1.
Schroef de veerklem van het ventielhuis. Verwijder de
veer, de sluitringen en de staaf/kogel. Als er vuil zit op
de kogel of in de zitting, reinig ze dan.
2.
Als de pakking (42a) of de zitting (42b) worden vervan-
gen, wrik de pakking er dan uit.
OPMERKING: Telkens als de pakking (42a) wordt verwij-
3.
Smeer de O-ring (42d) met vet. Druk de staaf in het
ventielhuis. Breng de veer, de sluitringen en de veerklem
aan in het ventielhuis.
4.
Plaats de zitting (42b) zodanig in het ventielhuis, dat de
gepolijste zijde naar de kogel toe gericht zit. Breng een
dun laagje vet aan op een nieuwe pakking (42a) en
breng de pakking aan in het ventielhuis.
OPMERKING: De pakking steekt buiten het ventiel uit,
Vervangen
02819
1.
Breng een dun laagje afdichtmiddel voor schroef-
draad (42e) aan op het schroefdraad van de klep (42).
Draai het ventiel in de pompverdeler en draai hem aan
tot 21 N.m.
2.
Breng een dun laagje vet aan op de bovenzijde van het
voetstuk (43) en breng het voetstuk aan. Draai de staaf
zodanig, dat het gat in de pen verticaal zit.
3.
Breng de hendel (45) stevig aan en tik de pen (44) erin.
GEVAAR-LABELS
Het engelstalige GEVAAR-label dat op blz. 1 te zien is,
bevindt zich ook op uw spuittoestel. Als u schilders in
dienst hebt die geen Engels kunnen lezen, bestel dan
één van de volgende labels om op uw spuitapparaat
aan te brengen. Op de tekening hieronder ziet u waar u
deze het labels het beste kunt aanbrengen, zodat ze
goed zichtbaar zijn.
Frans
Spaans
Duits
Grieks
Koreaans
Engels
derd, moet hij door een nieuwe worden
vervangen.
totdat het ventiel wordt vastgedraaid in de
pomp; dan komt de pakking goed te zitten.
Hier de andere taal
aanbrengen
185956
185961
186041
186045
186049
185953
4653
308747
29
