RGS3000

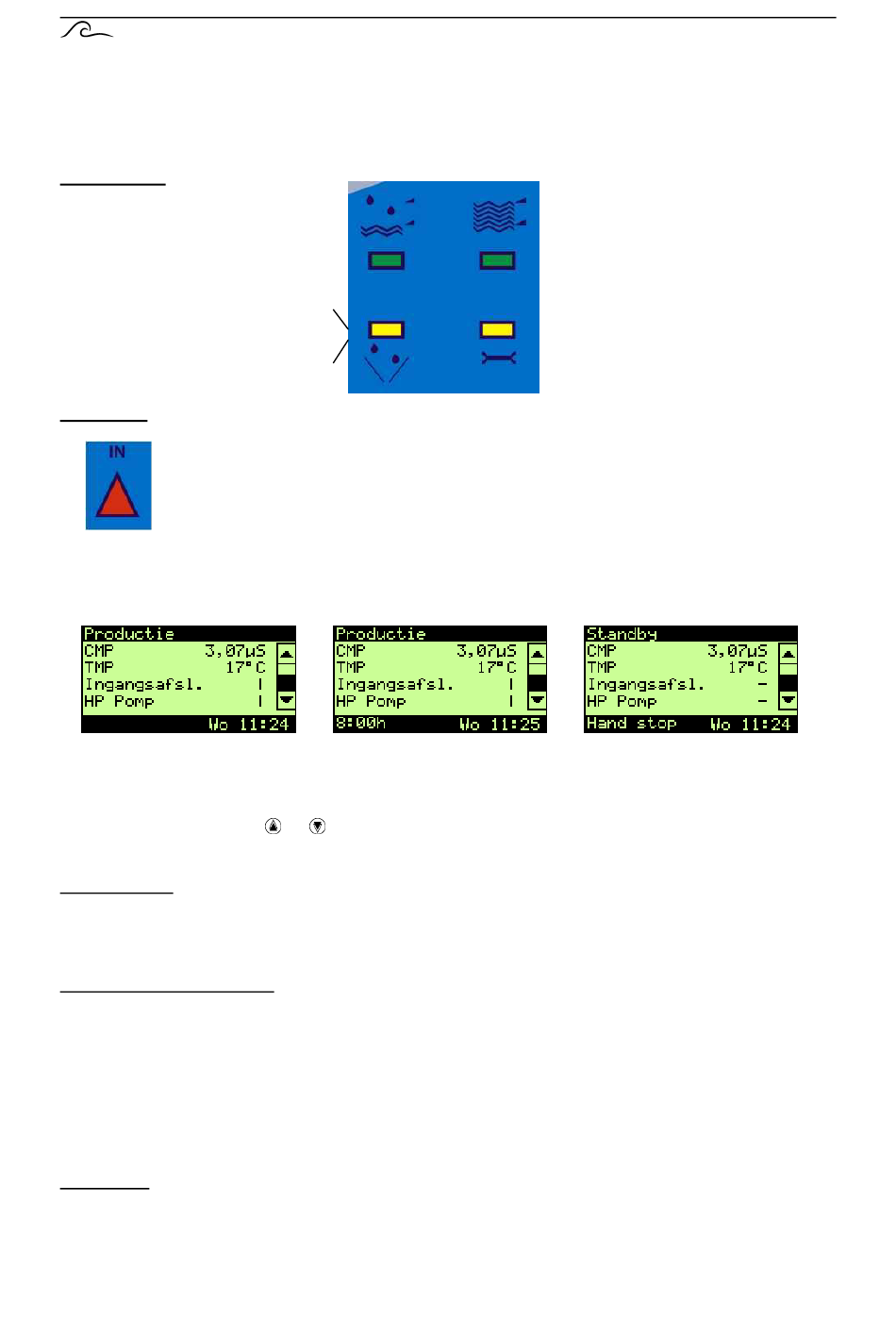

3. Meet- en functie weergave
3.1. LED weergave
Proces LEDs
Fase "Productie"
Fase "Spoelen"
Fase "Spoelen tijdens Stand-by"
Fase "Spoelen tijdens Productie"
Alarm LED
Deze LED is ingeschakeld indien er een alarmoorzaak aanwezig is.
Indien de oorzaak van een alarm weer is opgeheven of indien het alarm is bevestigd
dan zal de LED uitgeschakeld zijn. Is het alarm bevestigd dan zal bij een nieuwe
alarmsituatie de LED weer ingeschakeld zijn.
3.2. LCD weergave
In het LCD-display wordt aanvullende informatie weergegeven met betrekking tot het actieve proces.
Afbeelding 3.1
In de bovenste balk wordt aangegeven in welk proces de installatie zich bevindt. Verder worden de
meetwaarden of toestanden van de aangesloten componenten weergegeven.
Met behulp van de toetsen
meetwaarden en toestanden.
Meetwaarden :
Op de besturing kan een geleidendheidcel en een temperatuurvoeler worden aangesloten.
Deze zullen in één regel worden weergegeven zoals in het bovenstaande voorbeeld is te zien
("CMP" 0,00uS/25°C).
Stand van in- en uitgangen :
Van de overige componenten wordt aangegeven of de functie actief is ("|") of niet actief is ("-").
Indien een functie vertraagd wordt ingeschakeld tijdens de betreffende fase dan zal de resttijd van
de vertraging achter de betreffende functie worden weergegeven. Zie bovenstaande afbeelding 3.1.
Attentie : De stand van de ingangen wordt altijd aangegeven. Ook indien deze ingang niet is
geactiveerd voor de betreffende fase.
Attentie : Indien de pulsfunctie voor de doseerpomp uitgang is geactiveerd dan zal bij gedeactiveerd
relais ook een "|" worden weergegeven.
Statusbalk :
In de onderste balk wordt eventueel een uitzonderlijke situatie aangegeven (bijvoorbeeld
handbediende stop of een resterende intervaltijd tot aan een spoeling) en de actuele tijd.
De melding hoort bij de fase die op dat moment loopt. De betreffende fase in § 7 "RO Unit" op blz. 25
geeft meer informatie over de eventuele melding.
Meet- en functie weergave
en
kan worden genavigeerd tussen de diverse vensters met
Fase "Stand-by"
Fase "Onderhoud"
5
