21.6.5. Temperatuurmeter

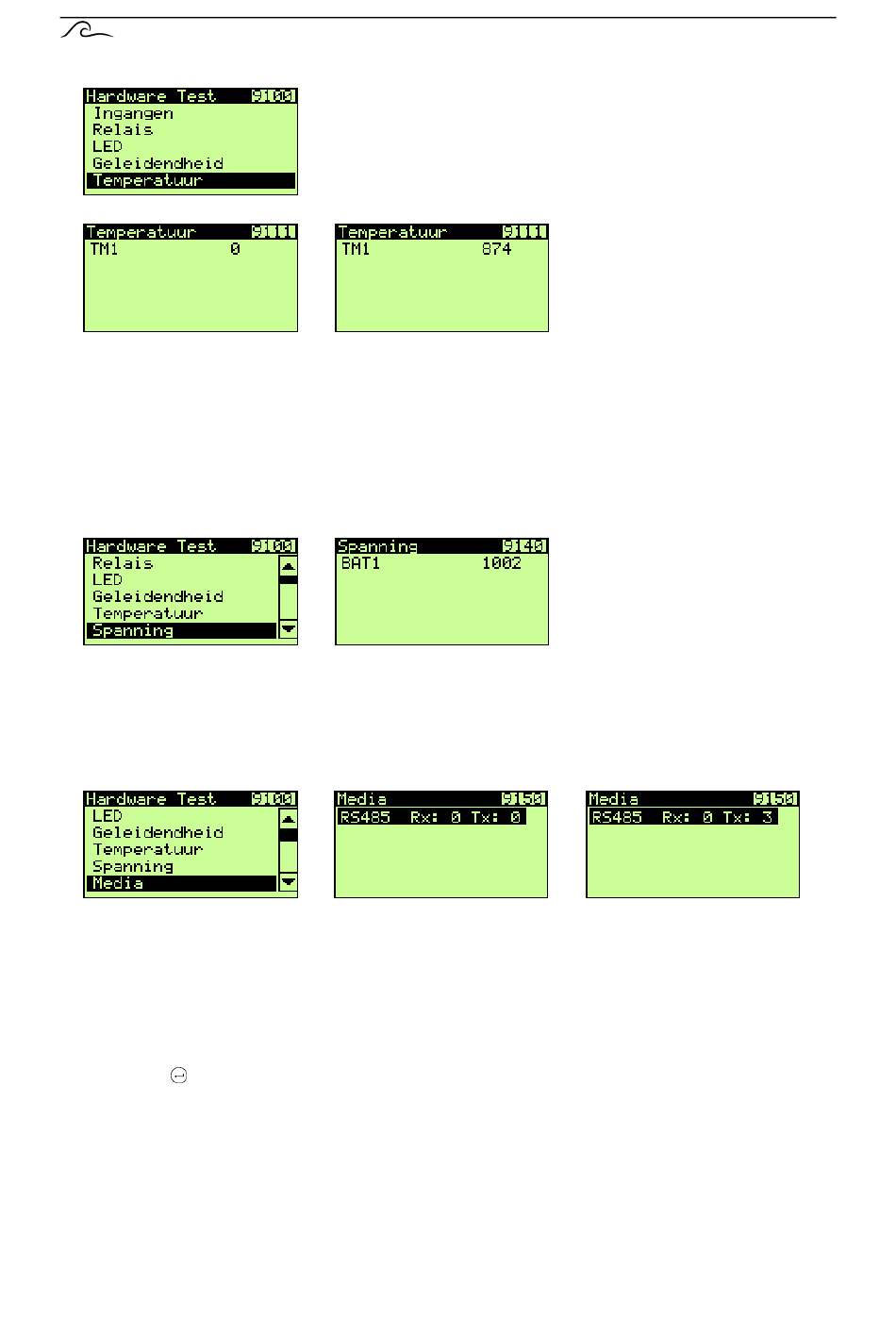

De afstelling van de temperatuurmeter kan worden gecontroleerd.
De controle van het "nulpunt" van de karakteristiek kan worden gecontroleerd door het plaatsen van
een weerstand van 1 k Ohm op de ingang van de temperatuurmeter. In het venster dient dan een
waarde van 0 of 1 te worden weergegeven.
De controle van het maximum van de karakteristiek kan worden gecontroleerd door het plaatsen van
een weerstand van 1,33 k Ohm op de ingang van de temperatuurmeter. In het venster dient dan een
waarde van ca 874 te worden weergegeven.
21.6.6. Batterij
Dit venster wordt niet getoond in besturingen met serienummer 750287 en 750407 – 750430.
In dit venster kan de meetwaarde van de batterij spanning worden uitgelezen.
21.6.7. Media
Attentie ! Dit hoofdstuk is alleen van toepassing voor de besturing type RGS3x12.
In dit venster kan de RS485 poort worden gecontroleerd.
De zend- en ontvanglijnen kunnen afzonderlijk worden gecontroleerd.
De teller achter "Rx" (ontvanglijn) wordt steeds met 1 verhoogd indien een bericht "comtest" wordt
ontvangen door de besturing. Dit bericht kan bijvoorbeeld worden verstuurd via de PC software
"Hyperterminal" (instellingen : baudrate=9600,databits=8,stopbits=1, pariteit=no).
In "Hyperterminal" dient dan de tekst "comtest" te worden ingevoerd en vervolgens de "Enter" toets.
Door de toets
in te drukken, wordt steeds een bericht verstuurd dat is opgebouwd uit het type
besturing en het serienummer. Bijvoorbeeld "RGS3000 750345" voor een RGS3000 met serienummer
750345. Indien het bericht is verstuurd, wordt de teller achter "Tx" met 1 verhoogd.
