20.5. Visualisatie van de installatie
Attentie !
Deze optie is niet meer actief in software versie 1.05.03 en lager.

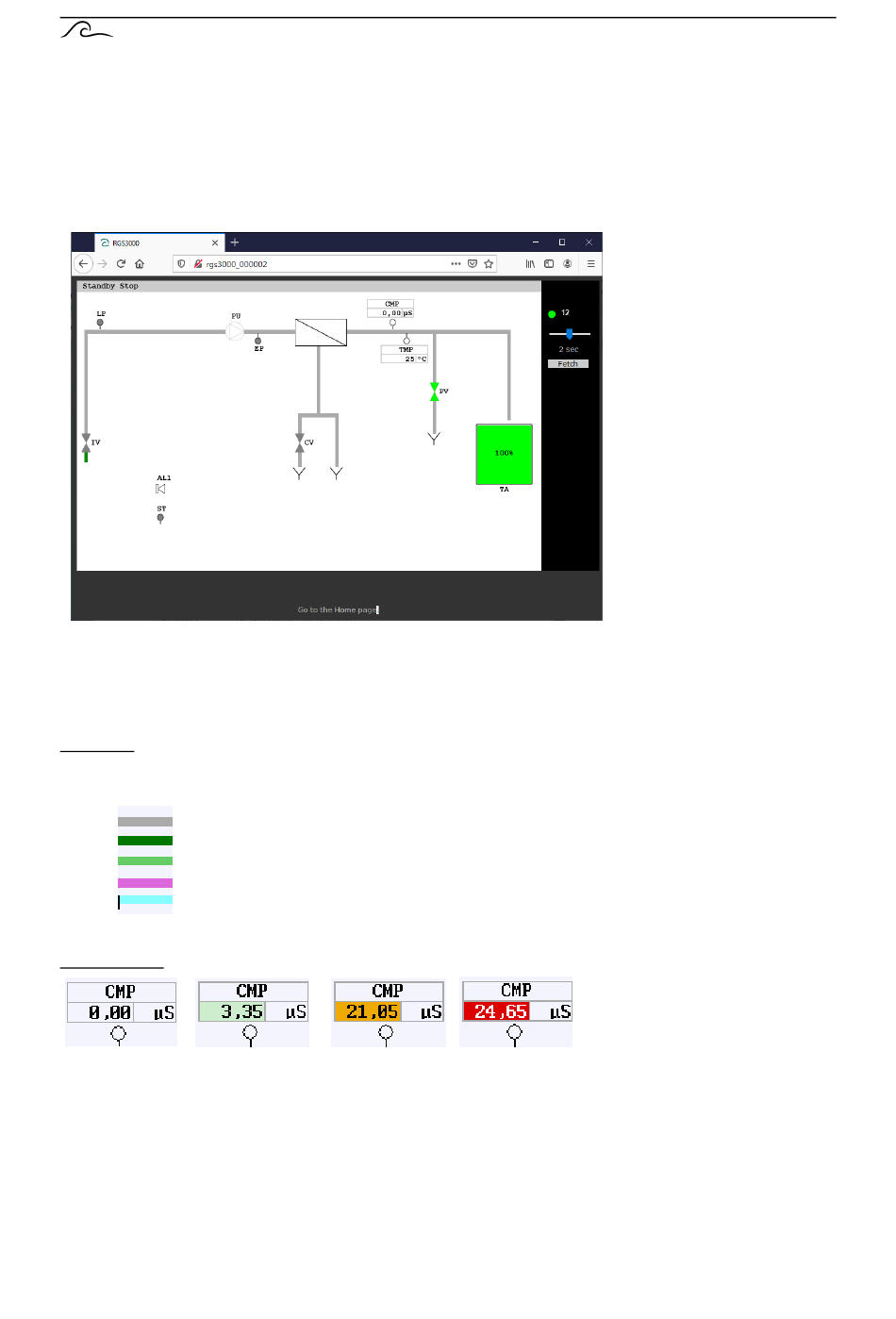

Op deze pagina wordt de actuele toestand van de installatie schematisch weergegeven.
Na de eerste maal opstarten wordt de weergave van het LCD display iedere 2 seconden
geactualiseerd. Indien de actualisering niet plaatsvindt, kan het zijn dat de actualisatie tijd te kort is.
In het bovenstaande voorbeeld zijn alleen de componenten weergegeven die in de besturing zijn
gedefinieerd. De besturing staat in productie.
Verder worden de meetwaarden of toestanden van de aangesloten componenten weergegeven.
Leidingen
De leidingen kunnen diverse kleuren aannemen.
Deze kleuren hebben de volgende betekenissen :
geen medium
ruw water
permeaat
chemicaliën
lucht
Meetwaarden
De meetwaarden kan met diverse achtergrondkleuren worden weergegeven.
Deze kleuren hebben de volgende betekenissen :
- wit
: de meetwaarde wordt niet bewaakt.
- groen : de meetwaarde wordt bewaakt en is in orde.
- oranje : de meetwaarde is te hoog of te laag maar de vertragingstijd is niet nog voorbij.
- rood : de meetwaarde is te hoog of te laag en de vertragingstijd is voorbij.
Internet
- Communicatie indicatie LED
- Intervaltijd actualisering front
- Directe actualisering front
