16. RS485
Attentie ! Dit hoofdstuk is alleen van toepassing voor de besturing type RGS3x12.
De besturing beschikt over een RS485 aansluiting.
Deze RS485 verbinding kan worden gebruikt voor het loggen van gegevens (status / metingen),
alarmen en proces gegevens. In dit hoofdstuk zal worden besproken hoe U dit kunt instellen.

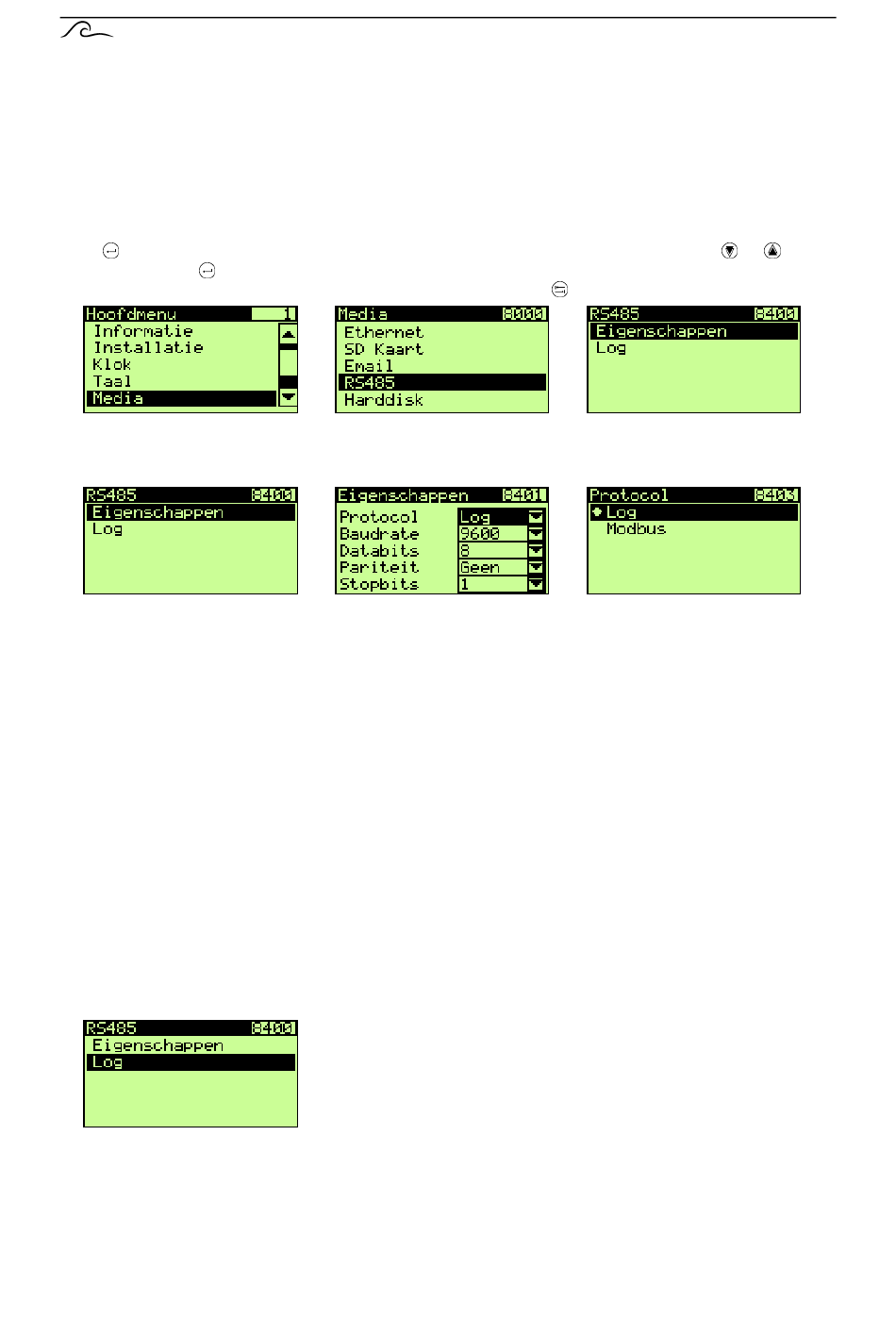

Het RS485 menu is te vinden in het hoofdmenu. Het hoofdmenu kan worden geactiveerd via de
toets
. Daarna dient de balk te worden verplaatst naar "Media" (dit kan via de toetsen
wederom de toets
te worden ingedrukt en vervolgens dezelfde handelingen met betrekking tot de
optie "RS485". De vensters kunnen worden verlaten via de toets
16.1. Configuratie
16.1.1. Configuratie in de besturing
De configuratie van de RS485 verbinding is instelbaar onder "Eigenschappen".
De default instelling van de verbinding is als volgt geconfigureerd :
Baudrate = 9600 Baud, Data bits =8, Pariteit = Nee, Stop bits = 1
Verder kan worden ingesteld welk protocol actief is op de seriële lijn. Er kan een keuze worden
gemaakt tussen de logfuncties of de Modbus compatibele functie.
In de Modbus functie is het aantal databits niet instelbaar en wordt op, het bij het betreffende protocol
(ASCII of RTU) horende, aantal ingesteld.
16.1.2. Configuratie "Hyperterminal"
De besturing kan worden verbonden met een PC middels een niet tot de levering behorende
RS232/RS485 converter.
Er kan gebruik worden gemaakt van bijvoorbeeld "Hyperterminal" om de gegevens, die door de
besturing worden verstuurd, te bekijken en eventueel op te slaan. Hyperterminal is standaard in
"Windows" aanwezig onder "Bureau accessoires – Communicatie".
16.2. Logfuncties
RS485
Er zijn drie soorten logfuncties namelijk het loggen van
alarmen, het loggen van gegevens (status / metingen) en het
loggen van proces informatie. Hier wordt besproken hoe deze
kunnen worden ingesteld.
.
