Hoofdstuk 2. Installatie
2.5.1 Voorbeeldinstallatie

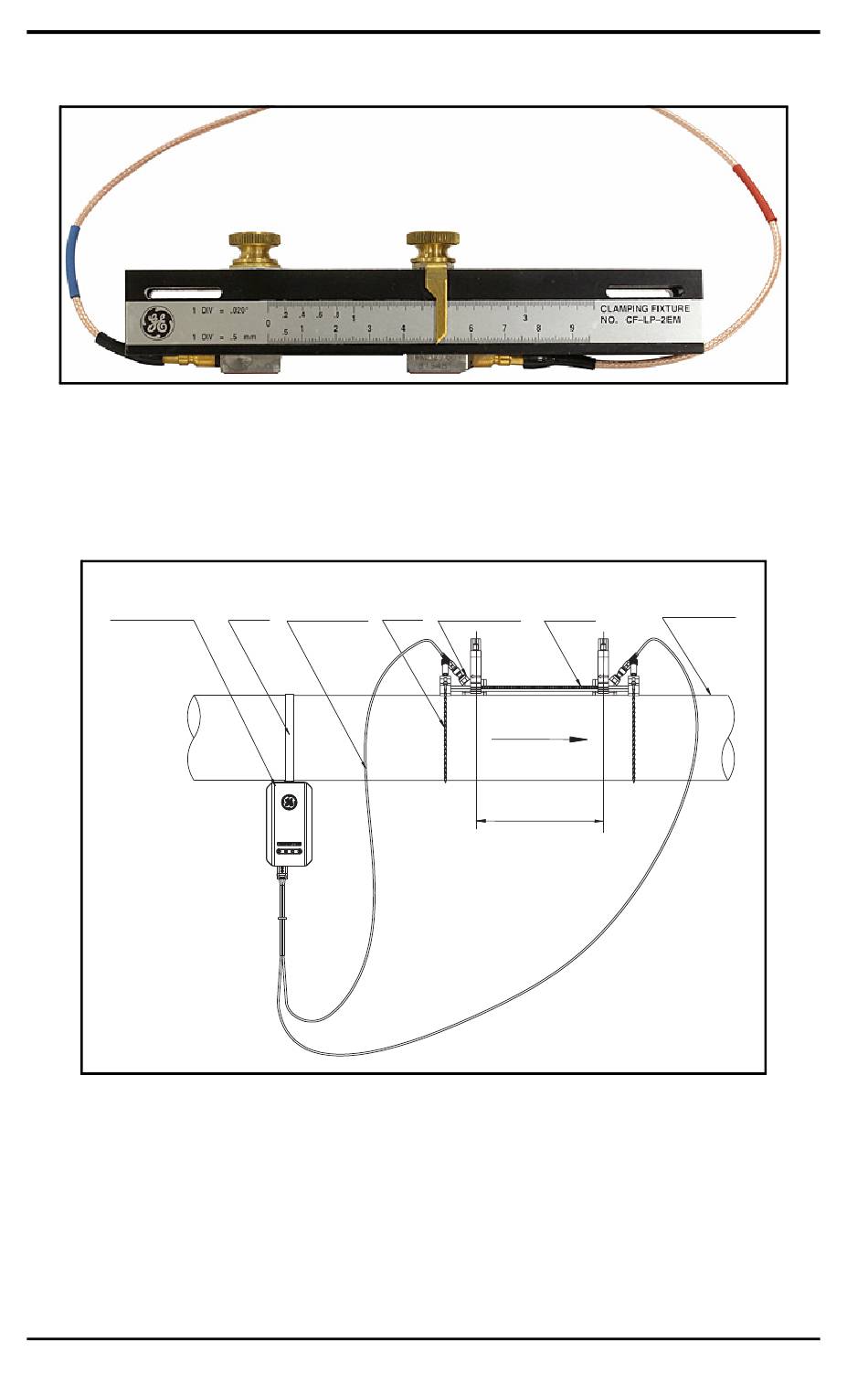

Ter referentie wordt een doorsnee afgeronde PT900-installatie getoond in
onderstaande Afbeelding 6.
PT900
Transmitter
8
Afbeelding 5: CF-LP-klemhouder
Zachte
Transducer-
riem
kabel
Afbeelding 6: Doorsnee PT900-installatie
Ketting
PT900
Paar CRR-
transducers
(x2)
Houder
Stromingsrichting
Tussenruimte
Belangrijk: voor een duidelijker beeld
worden de transducers alleen op de
bovenkant van de pijp weergegeven.
Plaats altijd op de zijkant van de pijp!
®
TransPort
Pijp (niet
meegeleverd)
