2.5.6 Even en oneven transverse installaties
De transducers voor een PT900-systeem kunnen geïnstalleerd worden in een van de
onderstaande configuraties:
•
Even-transverse
vloeistofstroom een even aantal malen voordat het signaal door een andere
transducer wordt ontvangen (twee traverses wordt voor de meeste
toepassingen aangeraden).
•
Oneven-transverse
vloeistofstroom eenmaal of een oneven aantal malen voordat het signaal
door een andere transducer wordt ontvangen.
2.5.6a Installaties even-transverse (tussenruimte <305 mm (12 inch))
De standaard opklemhouder van de PT900 is ontwikkeld voor even-transverse
installatie, zoals hieronder weergegeven in Afbeelding 23. Na de bevestiging van
een opklemhouder op de pijp raadpleegt u "De transducertussenruimte weergeven"
op pagina 73 om de tussenruimte van de transducerklemmen aan te passen op de
vereiste axiale afstand.

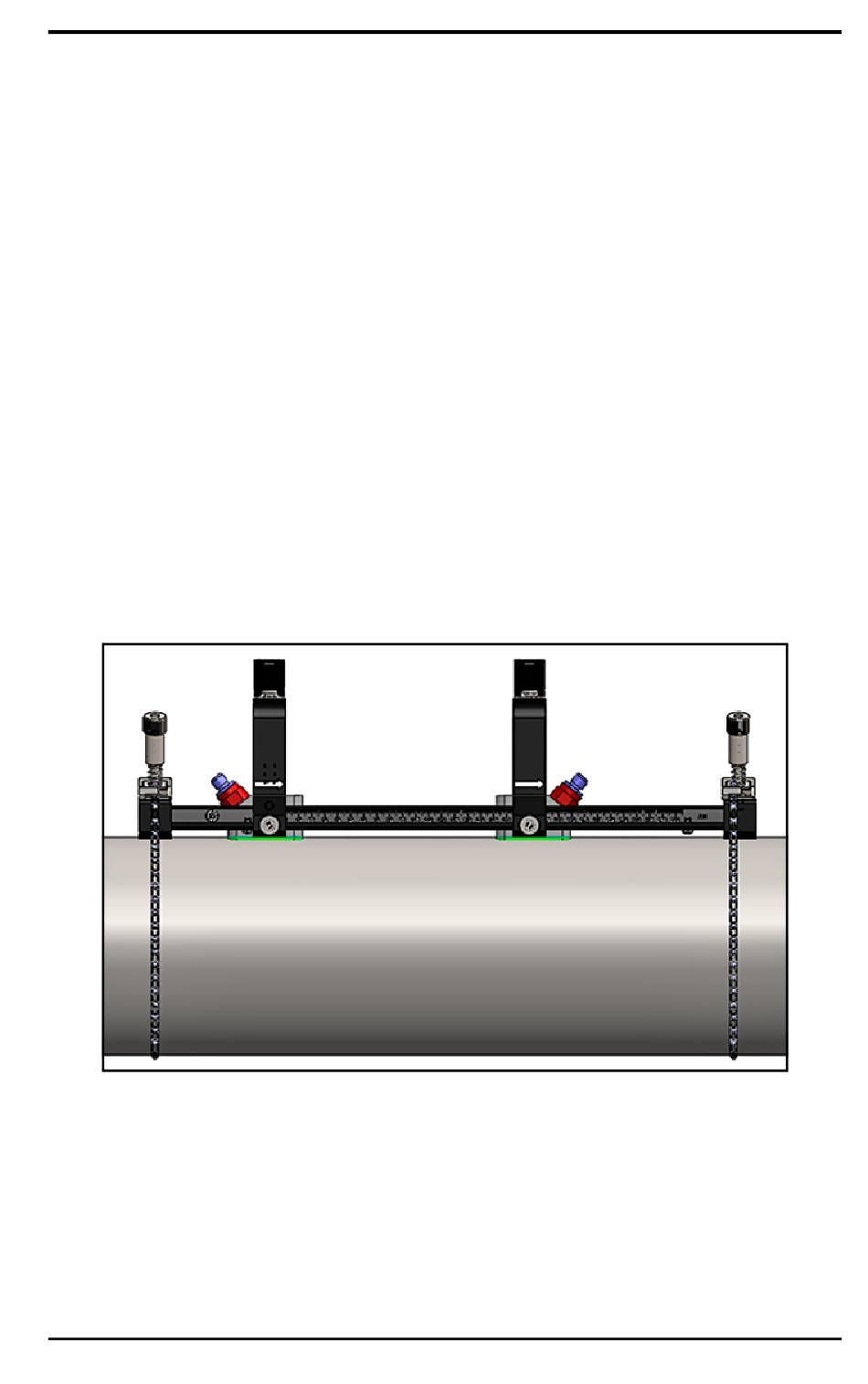

Afbeelding 23: Even-transverse installatie (bovenkantweergave)
In bovenstaande installatie wordt uitgegaan van een
Important:
transducertussenruimte van <305 mm (12 inch). Voor
even-transverse installaties met een transducertussenruimte van
>305 mm (12 inch) raadpleegt u "Installaties even-transverse
(tussenruimte >305 mm (12 inch))" op pagina 28 voor instructies.
®
