Hoofdstuk 2. Installatie
2.5.6b Oneven-transverse installaties (vervolg)
4.
Roteer de koppel totdat deze zich in een horizontale positie aan de
tegenoverliggende zijde van de pijp bevindt, gezien vanuit de eerder
geïnstalleerde klemhouder, zoals hieronder weergegeven in Afbeelding 28.
[Tussenruimte >305 mm (12 inch)]
[Tussenruimte <305 mm
(12 inch)]

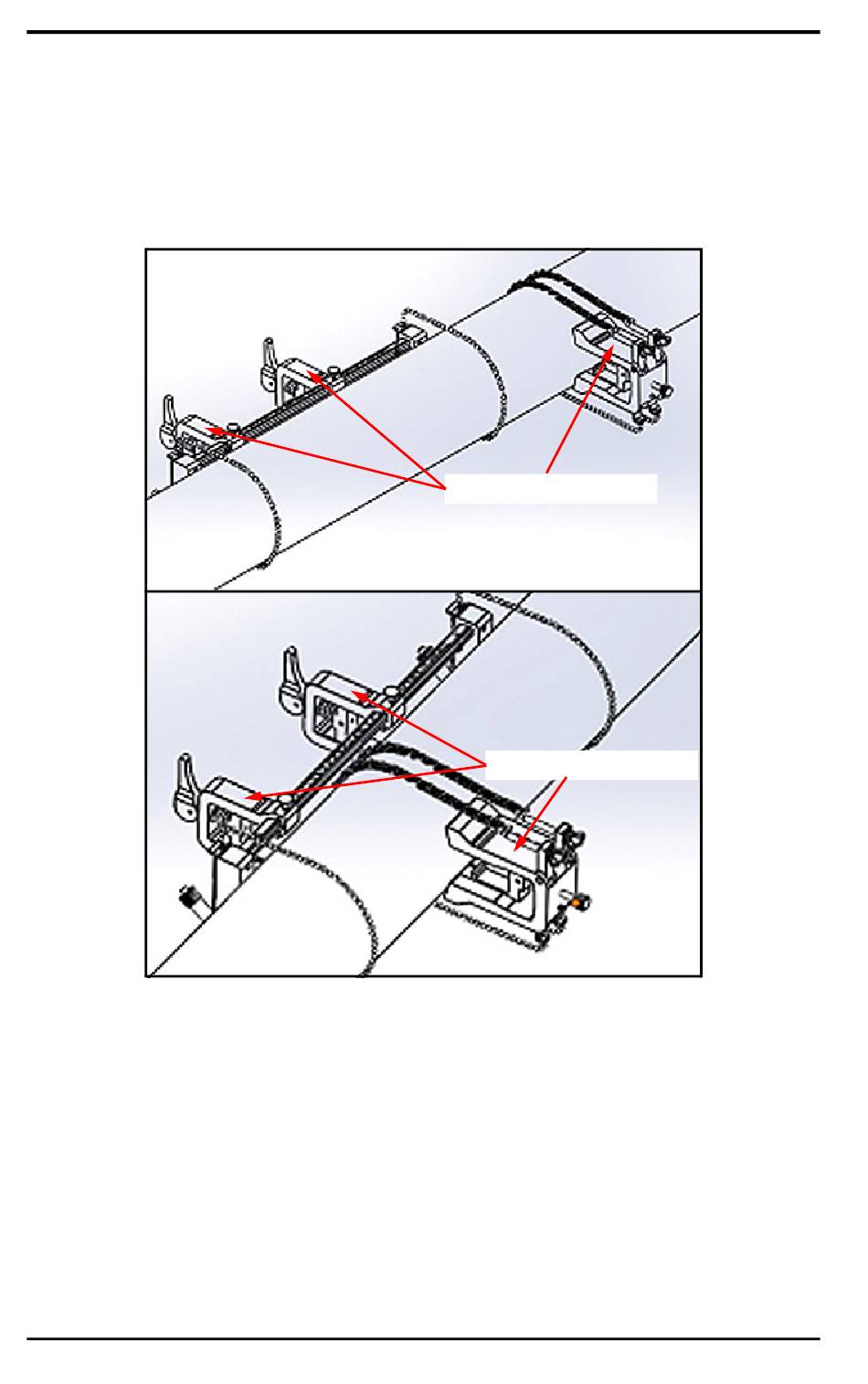

Afbeelding 28: Koppel geroteerd naar horizontale positie
5.
Waarborg dat de bovenvlakken van de koppelbeugel en de
klemhouderbeugels precies in hetzelfde horizontale vlak liggen (zie
Afbeelding 28 hieronder). Plaats de vaste klem bij nul op de schaal in de
klemhouder.
Note:
Als de vereiste axiale afstand 305-375 mm (12-14,8 inch) is plaatst u de
vaste klem op 100 mm (4 inch) op de schaal in plaats van nul.
24
Beugeloppervlakken
Beugeloppervlakken
®
