2.5.3 Bevestiging van de opklemhouder (vervolg)
A
B
2.
Selecteer een bevestigingslocatie op de pijplijn voor de opklemhouder die
aan de volgende vereisten voldoet (zie Afbeelding 9 hieronder):
•
Een recht pijpkanaal dat minimaal 10 nominale pijpdiameters (zonder
hulpstukken of bochten) doorloopt, vóór de stroomopwaartse
transducer
•
Een recht pijpkanaal dat ten minste 5 nominale pijpdiameters (zonder
hulpstukken of bochten) doorloopt, na de stroomafwaartse transducer
•
Een ruimte van minimaal 150 mm (6 inch) vanaf de buitenrand van elk
uiteinde naar de dichtstbijzijnde verbinding, las of naaf in de pijplijn
>10 Diameters
Conexión
Scharnier
>6"/150 mm
Stroomop
waarts
10

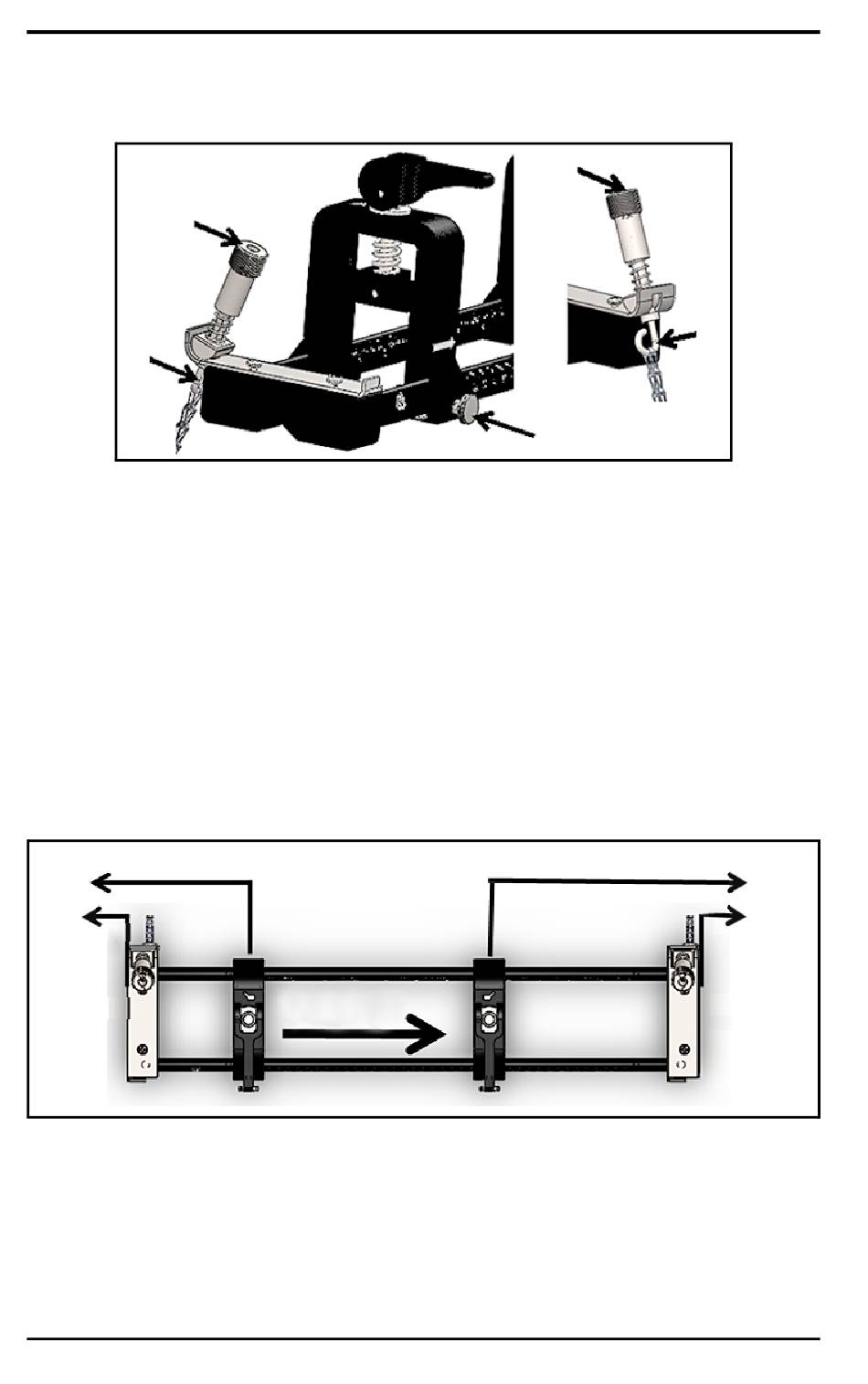

Afbeelding 8: Voorlopige opstelling
