Hoofdstuk 2. Installatie
2.5.6c
Installaties even-transverse (tussenruimte >305 mm (12 inch))
Voor even-transverse installaties met een transducertussenruimte van >305 mm/12
inch is de aparte koppel die is meegeleverd met de opklemhouder vereist (zie
Afbeelding 34 hieronder).

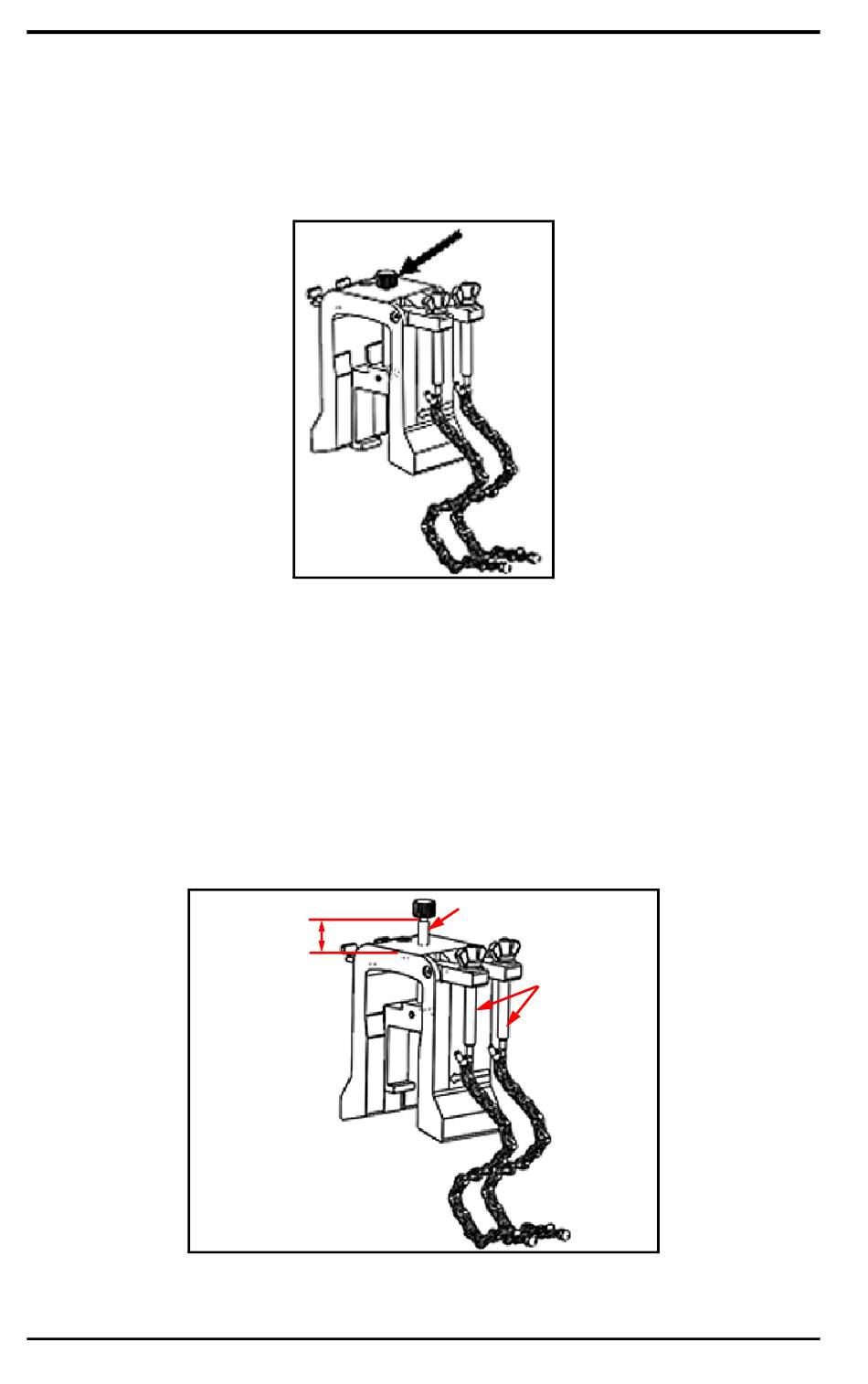

Afbeelding 34: Koppel voor even-traverse met S>305 mm/12 inch.
Important:
De klemhouder moet geïnstalleerd zijn voordat de koppel
geïnstalleerd kan worden (zie "Bevestiging van de
PT9-opklemhouder" op pagina 9). U moet voordat u doorgaat de
vereiste transducertussenruimte hebben vastgesteld (zie "De
transducertussenruimte weergeven" op pagina 73).
Om het koppel te installeren, voert u de volgende stappen uit:
1.
Draai de koppelschroef minimaal 25 mm (1 inch) (helemaal rond voor
pijpen van <50 mm (2 inch)) en maak de J-haken helemaal los (zie
Afbeelding 25 hieronder).
Afbeelding 35: Losgemaakte koppelschroef en J-haken
28
25 mm (1 inch)
minimaal
Koppel-
schroef
Losgedraaid
Losgedraaid
los
®
