Hoofdstuk 2. Installatie
2.5.4 De transducerhouders controleren
Voordat u de transducers in de opklemhouder installeert, moet op elke transducer
een transducerhouder bevestigd zijn. Door GE wordt voor verzending op elke
transducer een transducerhouder geïnstalleerd. Controleer of uw transducers al
geïnstalleerde houders hebben en of deze goed geplaatst zijn. Indien dit het geval is,
kunt u dit gedeelte overslaan.
Een compleet transducerassemblage bestaat uit de volgende onderdelen:
•
Klemhouder:
•
Transducerhouder:
•
Transducer:
geïnstalleerd in de transducerhouder en vastgezet met een reeks
schroeven. Tijdens de bevestiging schuift de transducerhouder in de
klemhouder en hecht deze met een plunjer
Als om wat voor reden dan ook de houder van een transducer niet is geïnstalleerd of
is verwijderd, zie Afbeelding 17 hieronder en installeert u de houder als volgt:
1.
Schuif de houder op de bovenzijde van de transducer, zodat de
cirkelgroeven aan de zijkanten van de transducer nauw aansluiten bij de
gevulde gaten aan de zijkant van de transducerhouder.
2.
Schroef de binnenzeskantschroeven van de transducerhouder in de gaten
van de transducer. Deze schroeven zetten de houder vast op zijn plek.
16
permanent aan de houderklem vastgezet
semipermanent aan de transducer vastgezet
Voorafgaand aan de bevestiging wordt de transducer
Binnenzeskant-
schroeven
Transducerhouder
Transducer

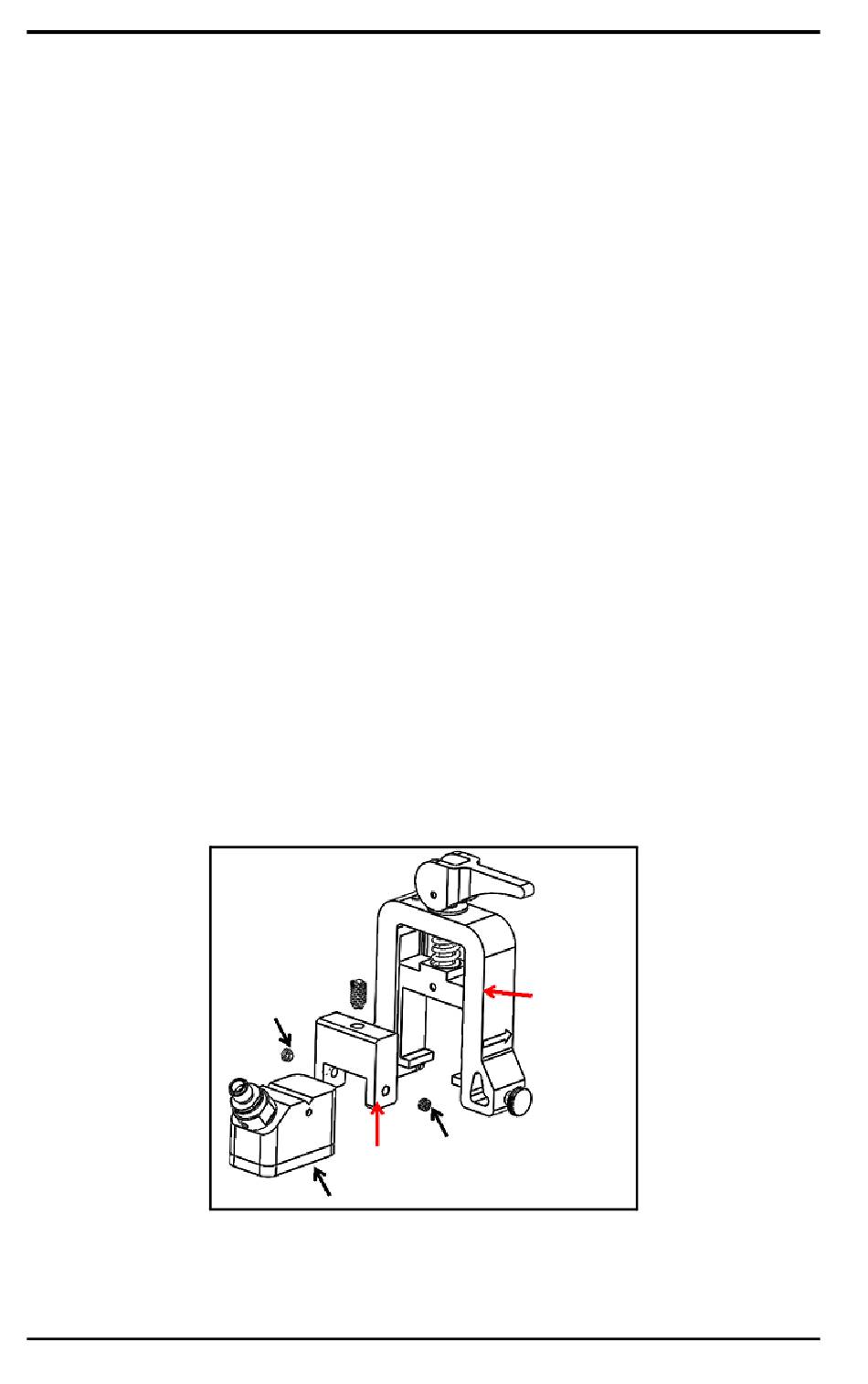

Afbeelding 17: Transducerassemblage
Klem-
houder
Binnenzeskantschroeven
®
