5.3
Elektrische aansluiting
GEVAAR: Levensgevaar door elektrische schok!
▶ Voor werkzaamheden aan het elektrische deel de
voedingsspanning (230 V AC) onderbreken (zeke-
ring, vermogensautomaat) en beveiligen tegen onbe-
doeld herinschakelen.
▶ Alle elektrische werkzaamheden moeten worden uit-
gevoerd door een competent en geautoriseerd per-
soon.
▶ Alle werkzaamheden moeten overeenkomstig de lan-
delijke en lokale regelgeving worden uitgevoerd.
▶ De scheidingsschakelaar moet een contactscheiding
hebben van 3 mm tussen de polen. Een eventueel
systeem dat is aangesloten op de cv-ketel mag geen
separate elektrische voeding hebben.
▶ Voorbedrade kabel meegeleverd.
▶ Externe zekering 5 A.
▶ Zorg er bij het strippen van de draden voor dat er
geen koperen aders in de regelbox vallen.
GEVAAR: Risico van brand als gevolg van hete cv-ketel-
componenten.
Hete cv-ketel-componenten kunnen elektrische kabels
beschadigen.
▶ Zorg ervoor dat alle elektrische kabels zich in de juis-
te kabelgeleidingen bevinden, uit de buurt van hete
cv-ketelcomponenten
Voer voedingskabels separaat van signaalkabels.
Interferentie van voedingskabels kan verkeerde signalen
induceren op signaalkabels. Zorg ervoor dat deze mini-
maal 300 mm uit elkaar liggen.
5.3.1
Kabelinstallatie
Waarborg bij het installeren van de kabels naar het be-
dieningspaneel dat het bedieningspaneel in de service-
positie staat.
▶ De kabellengte moet zodanig zijn dat het bedienings-
paneel in de servicepositie kan worden geplaatst.

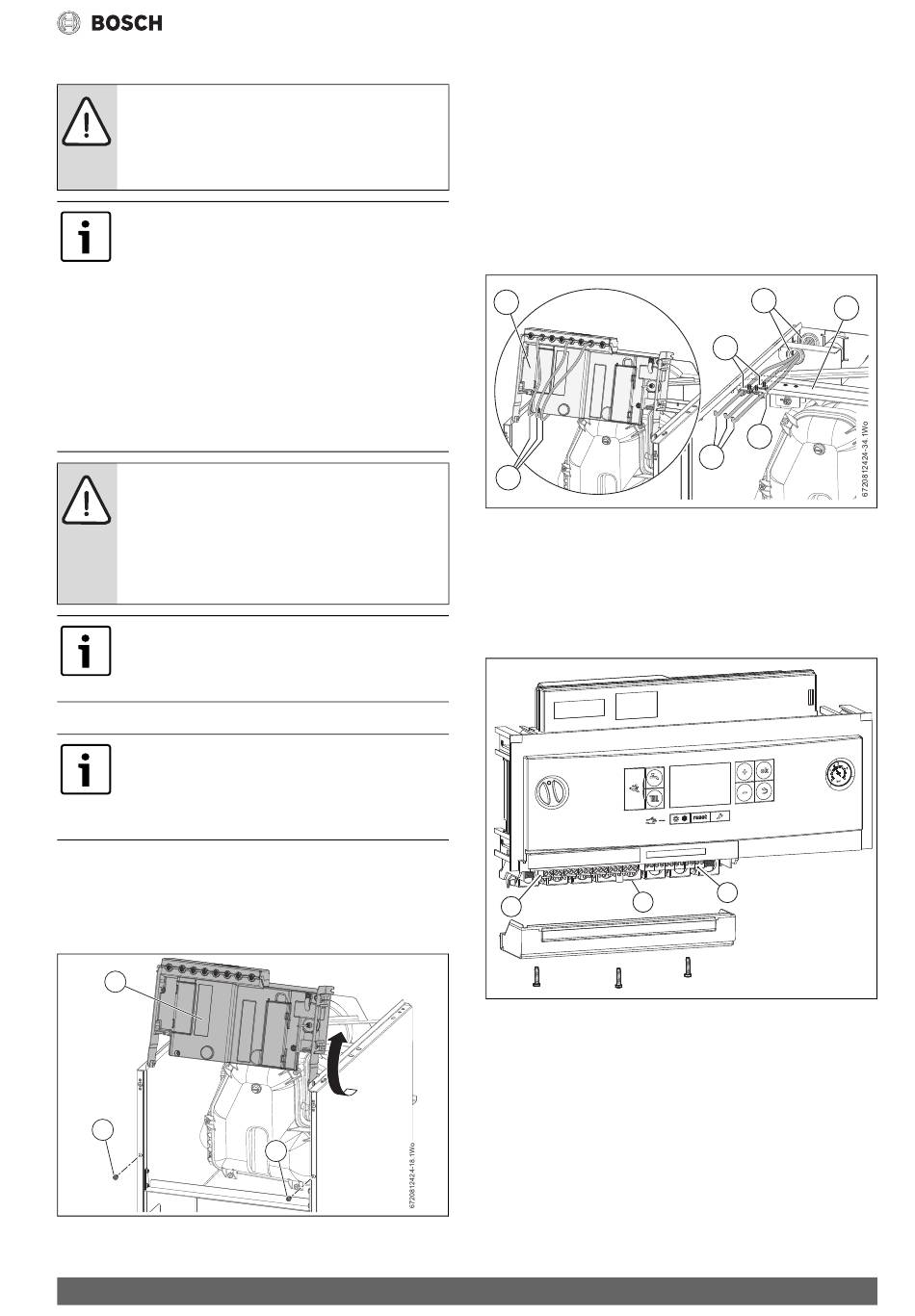

Bedieningspaneel servicepositie
afbeelding 30
▶ Verwijder de borgschroeven [2].
▶ Draai het bedieningspaneel [1] naar boven zodat deze rust op de
klembeugels aan elke zijde op de armen in de servicepositie.
1
2
Afb. 30 Bedieningspaneel servicepositie
Bosch 2500F– 6 721 836 156 (2021/03)
2
Kabelinstallatie en bevestiging
Waarborg voor het installeren van de kabels [5] dat het bedieningspa-
neel [1] in de servicepositie staat.
▶ Installeer de kabels [5] door de steungeleidingen [3].
▶ Waarborg dat bij de kabels [5] die door de bevestigingsclips [2] lo-
pen, voldoende kabellengte overblijft voor aansluiting in het bedie-
ningspaneel.
– Zie de hoofdstukken 5.3.2 en 5.3.3 voor aansluiten van het be-
dieningspaneel.
▶ Borg, wanneer de kabels [5] zijn aangesloten, de kabels [5] in positie
met de borgclips [2].
1
5
Afb. 31 Kabelinstallatie
5.3.2
Toegang tot de elektrische aansluitingen
▶ Toegang tot alle bedradingsaansluitingen via het installatietoegangs-
deksel onderaan de voorkant van het bedieningspaneel. Er is geen
toegang nodig tot andere delen van de regelprintplaat.
▶ Maak de drie schroeven los in het aansluitingsdeksel en verwijder het
deksel.
3
1
Afb. 32
[1]
Netspanningsaansluitingen
[2]
Laagspanningsaansluitingen
[3]
Kabelhouders
Installatie
3
4
2
2
5
6720809859-16.1Wo
