4.6.2.1 Enkele mechanische asafdichting
1.
Schroef de dopmoeren (0540) van de tapeinden (0550).
2.
Verwijder het deksel van de mechanische asafdichting
(0090) door het weg te drukken richting lagers (0550).
3.
Verwijder het stilstaande deel (0080) en de O-ringen
(0082) van de beide mechanische asafdichtingen van het
deksel van de mechanische asafdichtingen.
Pompen zonder positioneerplaat (0095), doorgaan
met punt 5
Pompen met positioneerplaat (0095) -
TL2/0074 + TL3/0234
4.
Verwijder de positioneerplaat (0095) en de O-ring (0182)
van het rotorhuis.
5.
Verwijder de asbussen (0130) samen met het roterende
deel van de mechanische asafdichting.
6.
Verwijder het roterende deel van de asafdichting (0081)
van elke asbus.
4.6.2.2 Lipafdichtingen
1.
Maak dopmoeren los (0540) van de draadstangen (0550).
2.
Verwijder het sealdeksel (0090) door weg van de lagers te
drukken
3.
Verwijder de asbussen (0130).
4.
Verwijder de lipdichtingen (0895) en de steunring voor de
lipdichting (0096) en O-ring (0084) (en O-ring 0082 bij
TL4 van het sealdeksel
Voor TL3 zijn posities (0096) en (0084) niet van
toepassing.
Pomp met positioneerplaat (0095) -
TL2/0074 + TL3/0234
5.
Verwijder positioneerplaat (0095) en O-ring (0182) van het
lobbenhuis.
4.6.2.3 O-ringafdichting
1.
Verwijder de dopmoeren(0540) van de draadeinden
(0550).
2.
Verwijder sealdeksel (0090)
3.
Verwijder asbussen (0130).
4.
Verwijder steunring met O-ring seal (0097, 0183) en
O-rings (0082) van het sealdeksel.
Pomp met positioneerplaat (0095) -
TL2/0074 + TL3/0234
5.
Verwijder positioneerplaat (0095) en O-ring (0182)
van het lobbenhuis.
38

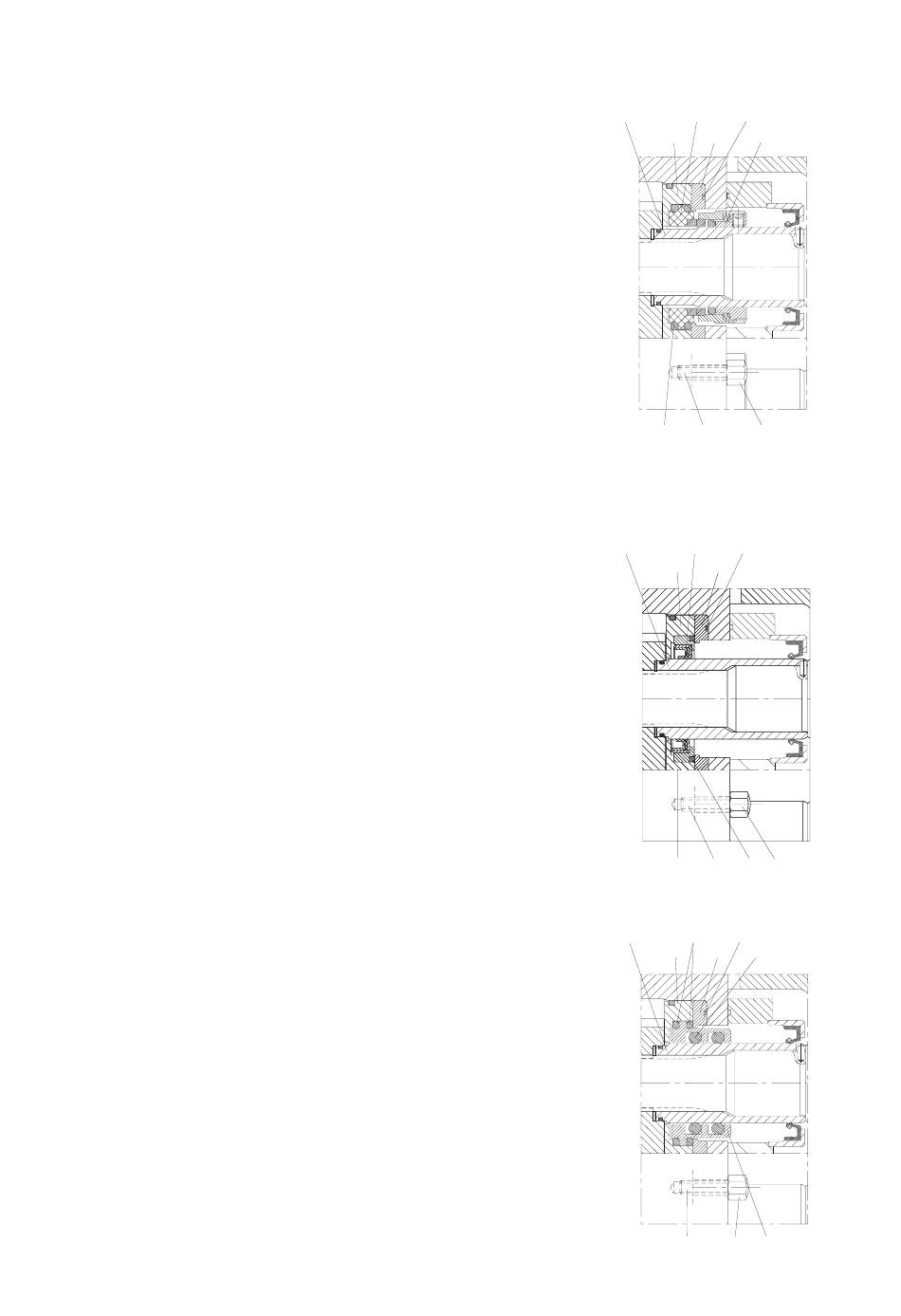

SINGLE MECH. SEAL
0130
0080
0182
0090
0095
0081
0082 0550
0540
LIP SEAL
0130
0895
0182
0090
0095
O-RING SEAL
0096 0550 0084
0540
0130
0082
0182
0090
0095
0183
0550
0540
0097
A.0500.252 – IM-TL/15.00 NL (12/2011)
