Extra voor TL4 met spoeldeksel
Plaats de V-dichtingen (0925) op de as tot ze tegen de achterkant van het spoeldeksel zitten.
0010
4.7.4

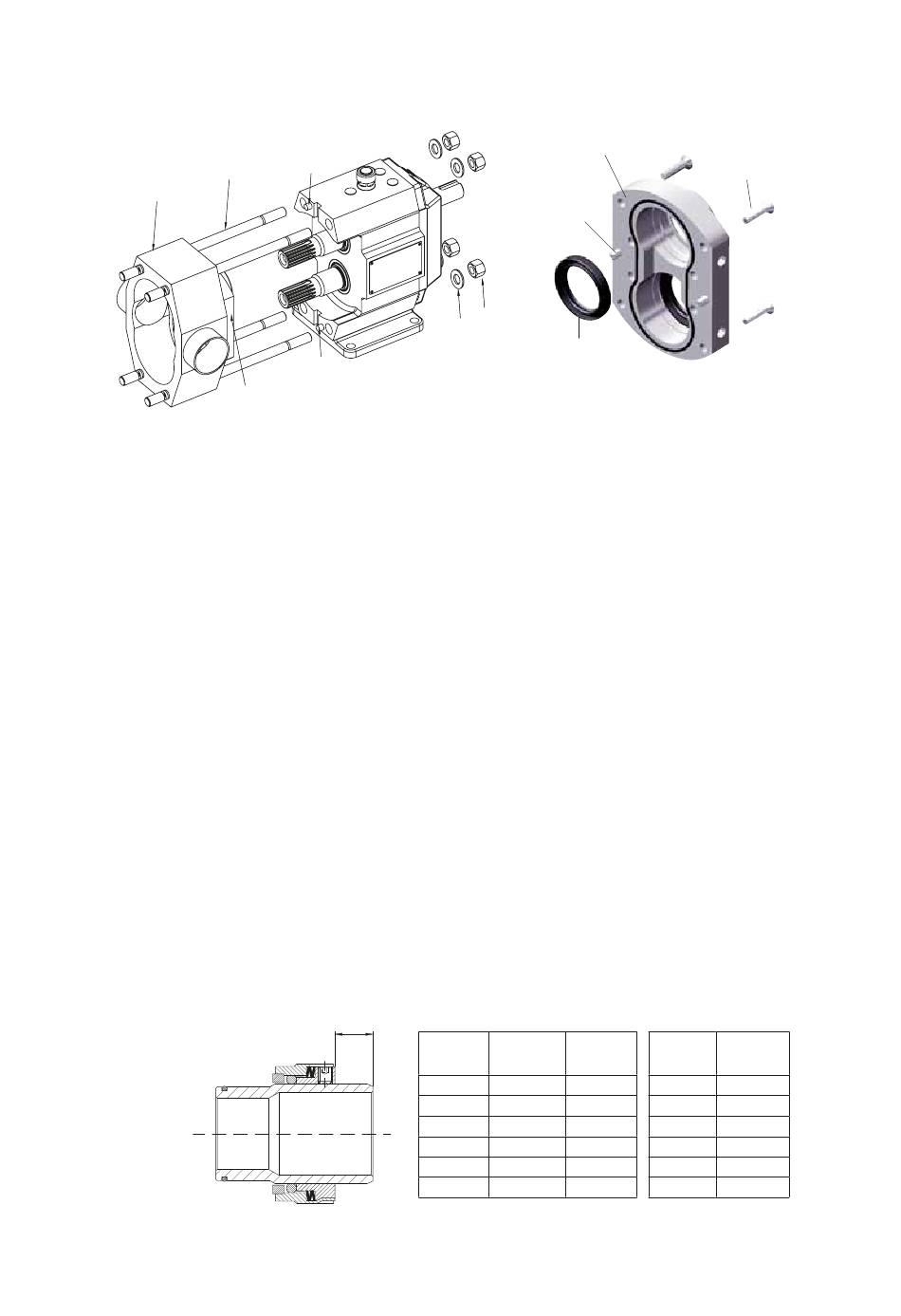

Montage van het rotorhuis
1.
Schroef de draadstangen (0552) in het lobbenhuis Indien ze verwijderd werden.
2.
Plaats het lobbenhuis terug mbv een rubberen hamer. Controleer of de pennen (0565) in de
juiste positie zitten.
3.
Plaats sluitringen (0456) en draai dopmoeren (0455) vast op de draadstangen (0552).
Nota! Draai de dopmoeren aan (0455) met het juiste moment (Zie deel 4.5 ).
Extra voor TL4 met spoeldeksel
Plaats de V-dichtingen tot de achterzijde van het spoeldeksel.
4.7.5
Montage van dichtingen
4.7.5.1 Enkele mechanische dichting – algemeen
1.
Plaats de O-ring (0083) in het roterende deel (0081) van de mechanische asafdichting. Stel het
roterende deel op de asbus op de juiste afstand in. (Zie de tabel in de onderstaande figuur).
TL4
Bij het monteren van het roterende deel van de asafdichting op de asbus, positioneer de
stelschroeven van de asafdichting over de radiale gaten op de asbus.
Boor bij het vervangen van de asbus radiale gaten van 1 mm diepte, ø 5 mm door de draadgaten in
het roterende deel van de asafdichting. Dit vastzetten met een stelschroef met gebruik van Loctite
648.
A.0500.252 – IM-TL/15.00 NL (12/2011)
0565
0552
0565
0101
X
0561
0455
0456
0890
Burgmann *)
Roplan **)
Pomptype
x
[mm]
TL1/0039
15,9
TL1/0100
9,9
TL1/0139
9,9
TL2/0074
25
TL2/0234
13
TL2/0301
13
*) Afdichtingsmarkering: Burgmann
**) Afdichtingsmarkering: Roplan
0180
0512
Burgman *)
x
Pomptype
x
[mm]
[mm]
–
TL3/0234
32
–
TL3/0677
20
–
TL3/0953
20
29,4
TL4/0535
63,9
17,4
TL4/2316
14,9
17,4
TL4/3497
14,9
47
