4.7.5.2 Enkele mechanische dichting
1.
Zie punt 1 in deel 4.7.5.1
2.
Plaats de O-ringen (0804) in de asbussen (0130) en
schuif de asbussen op de assen. Controleer de positie
van de afdichtingslip (0890) in het geval van een
spoeldeksel.
3.
Controleer of de pennen (0936) vastzitten in de groef
van de asbus.
Pompen zonder positioneerplaat (0095) doorgaan met
punt 5.
Pompen met positioneerplaat (0095)
4.
Plaats de positioneerplaat (0095) met de O-ring
(0182) in het rotorhuis.
5.
Plaats de beide stilstaande delen (0080) met de
O-ringen (0082) in het asafdichtingsdeksel (0090).
Zorg dat u de O-ringen niet beschadigt.
6.
Plaats het asafdichtingsdeksel met de O-ring (0802) in
het rotorhuis en borg dit met dopmoeren (0540).
4.7.5.3 Lipafdichtingen
1.
Plaats lipdichtingen (0895) met Loctite 648 in de
steunringen (0096). Plaats beide steunringen met
O-ringen (0084) in het dichtingsdeksel (0090).
Voor TL3 posities (0096) en (0084) niet
toepasbaar.
Voor pompen zonder afdichtingsplaat (0095),
ga naar punt 3.
Pompen met afdichtingsplaat (0095)
2.
Plaats de afdichtingsplaatplaat (0095) met O-ringen
(0182) in lobbenhuis.
3.
Plaats het sealdeksel met O-ring (0802) in het
lobbenhuis en zet vast met de dopmoeren(0540) on
the stud bolts (0550).
4.
Plaats asbussen (0130) met de O-ring (0804) op de
as. Controleer de positie van de lipdichting (0890) in
geval van een spoeldeksel.
5.
Controleer of pennen (0936) passen in de groef van de
asbus.
48

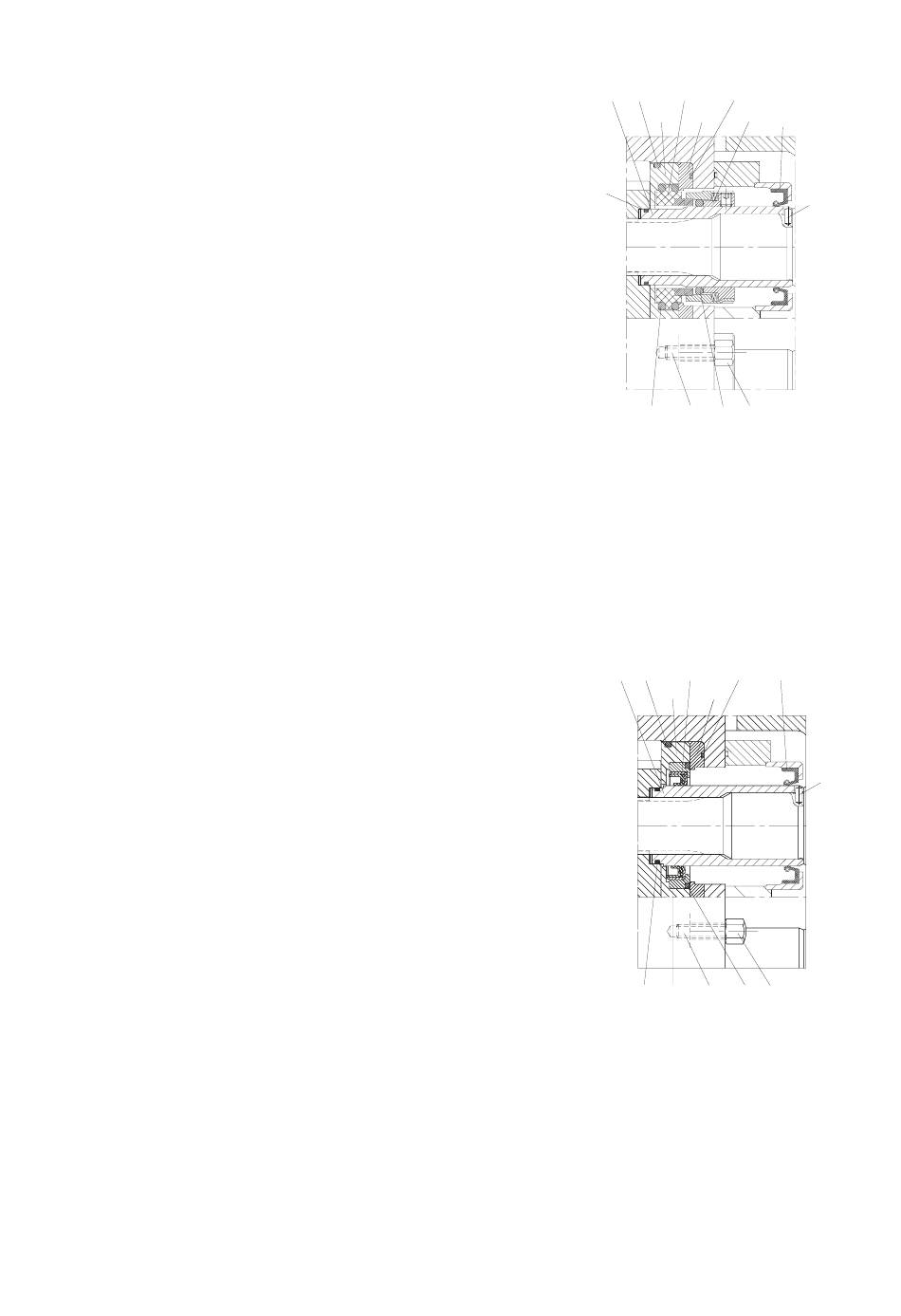

SINGLE MECH. SEAL
0130
0802
0080
0182
0090
0095
0081
0804
0082 0550
0540
0083
LIP SEAL
0130
0802
0895
0182
0090
0095
0096 0550 0084
0804
A.0500.252 – IM-TL/15.00 NL (12/2011)
0890
0936
0890
0936
0540
