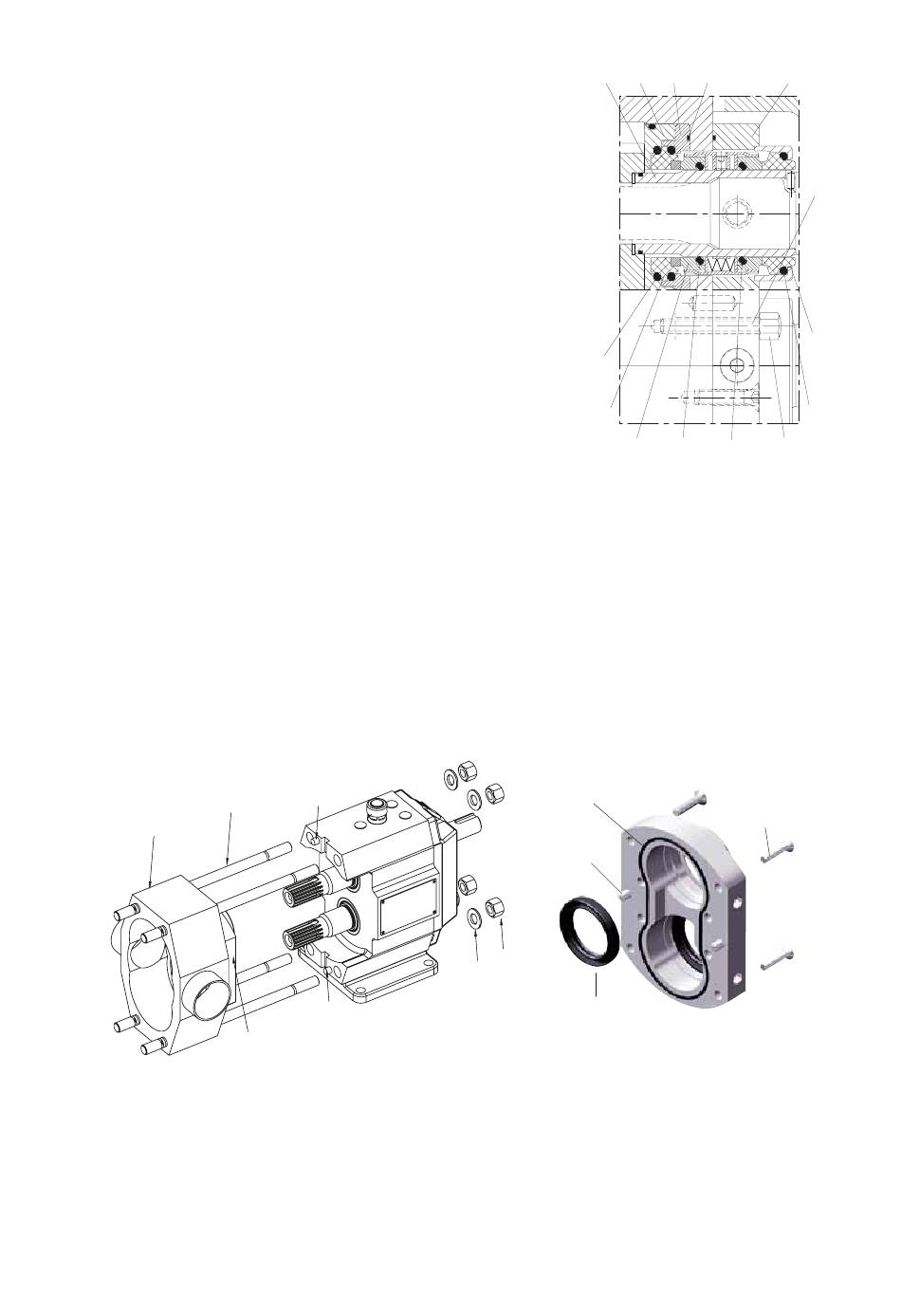

4.6.2.4 Dubbele mechanische asafdichting
1.
Verwijder de dopmoeren(0540) van de draadeinden
(0553).
2.
Verwijder sealdeksel (0090)
3.
Verwijder het eerste staionaire deel (0080) en O-ringen
(0082) van beide mechanical seals van het sealdeksel.
Pomp zonder positioneer plaat (0095),
ga naar punt 5
Pomp met positioneer plaat (0095) -
TL2/0074 + TL3/0234
4.
Verwijder positioneerplaat (0095) en O-ring (0182) van
het lobbenhuis
5.
Verwijder asbussen (0130) tesamen met het complete
roterende deel van de mechanical seal.
6.
Verlies in elk geval NIET de veren van het roterende
deel.
(TL2/0074, TL2/0234, TL2/0301, TL3/0234,
TL3/0677, TL3/0953, TL4/0535, TL4/2316,
TL4/3497)
7.
Verwijder het stationaire deel (0087) van de asafdichting met O-ringen (0086) van het
spoeldeksel (0101).
8.
Verwijder beide sealdelen van de draaiende delen (0088) met O-ringen (0083 en 0085) van de
asbussen.
9.
Verwijder de delen van de asbussen.
4.6.3
Lobbenhuis en spoeldeksel demontage
0010
1.
Schroef de dopmoeren (0445) aan de achterzijde van de pomp los.
Verwijder de sluitringen (0456).
2.
Verwijder het rotorhuis door met een kunststof hamer op de tapeinden (0552) te slaan.
Let op! Wanneer een spoeldeksel is aangebracht (0101), kan dit deksel van het rotorhuis worden
gedemonteerd door de schroeven (0512) na het demonteren van het rotorhuis te verwijderen. Het
spoeldeksel is met pennen (0561) bevestigd.
Voor onderhoud op spoeldeksel, verwijder lipdichtingen (0890) en O-ringen (0180).
A.0500.252 – IM-TL/15.00 NL (12/2011)
0565
0552
0565
0101
Double mechanical seal
0130 0090
0082
0080
0088
0180
0561
0455
0456
0890
0095
0182
0101
0553
0087
0086
0083
0540
0085
0512
39
