Gemeenschappelijk voor TL1, TL2, TL3 en TL4
7.

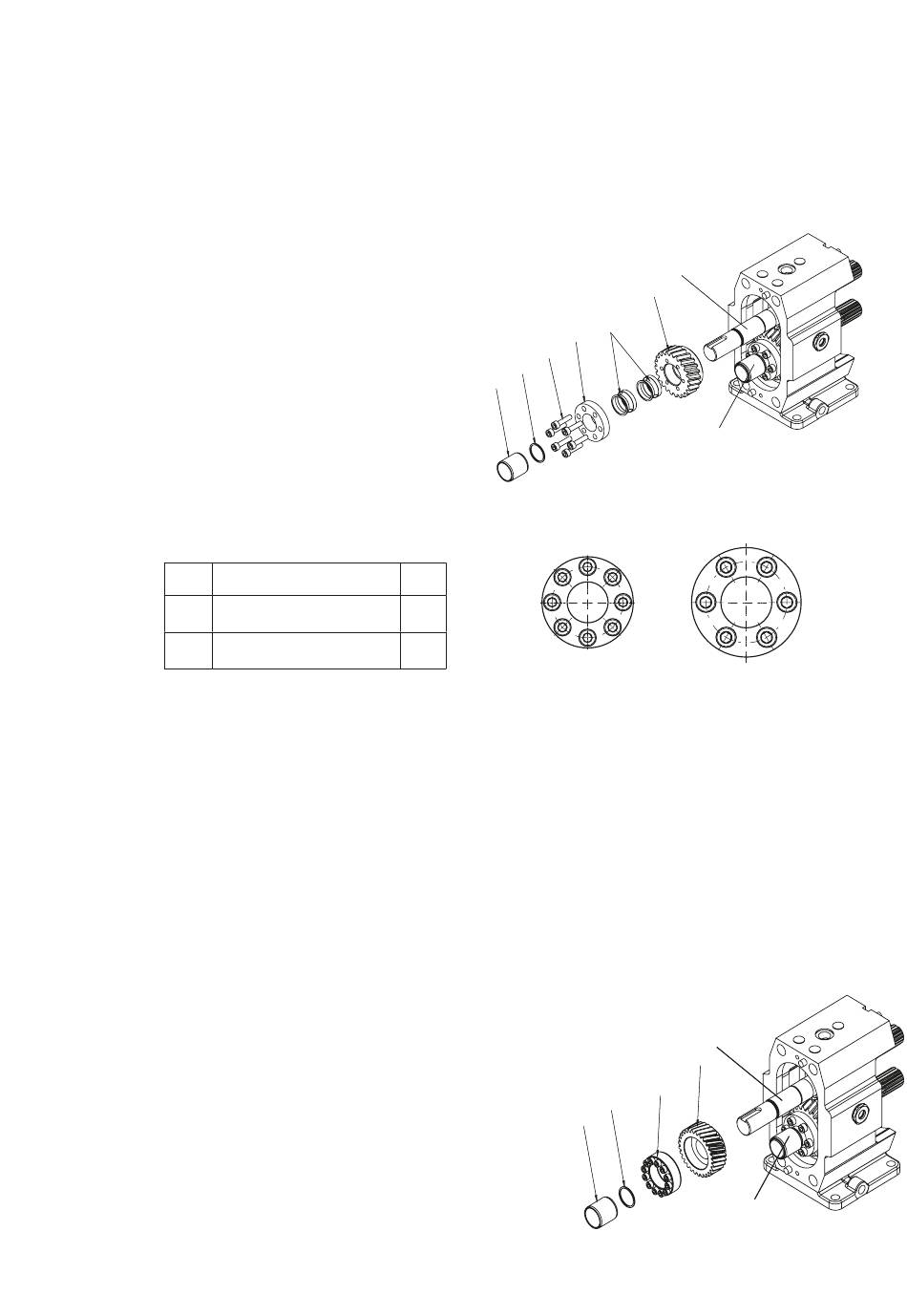

Plaats de lagerdeksel (0121) en zet vast met de schroeven (0510).
8.
Zet de schroeven vast met Loctite 243.
TL1 en TL2
9.
Zet het tandwiel(0190) vast, met blokkeerelementen (0651)
en drukflens (0172) op de aangedreven as.
10. Controleer de blokkeerelementen op reinheid,
Smeer in met olie en steek op hun plaats.
Gebruik momentsleutel om bouten aan te draaien
(0520) en dit volgens bijgevoegd schema.
Aanhaalkoppel
Pomp
Beschrijving
Cilinderkopschroeven
TL1
DIN 912 M5x20 (12.9)
Cilinderkopschroeven
TL2
DIN 912 M6x25 (12.9)
11. Herhaal (0520) bovenstaande voor de aangedreven as.
12. Plaats het tandwiel (0190), blokkeerelementen (0651) en de drukflens (0172) op de aandrijfas.
13. Positioneer de assen door de aandrijfas manueel the verdraaien (fig "Rotorpositie"). Plaats de
asbussen en de lobben op de as. Verbind de rotors met de borgschroef.
14. Controleer spelingen tussen lobben na het aandraaien van de blokkeerelementen. Zie deel 3.1
Rotorspelingen.
15. Plaats de circlips (0660) op de as
16. Verwarm binnenring van de lagers (0701) tot 100°C en plaats op de assen tot aan de circlips.
Vervolg met punt 18.
TL3 en TL4
10. Plaats tandwiel (0190) met blokkeergeheel (0652)
op de aangedreven as.
11. Gebruik momentsleutel om bouten aan te
draaien volgens onderstaande tekening.
12. Plaats tandwiel (0190) met blokkeergeheel
(0652) op de aandrijfas.
