4.6.5

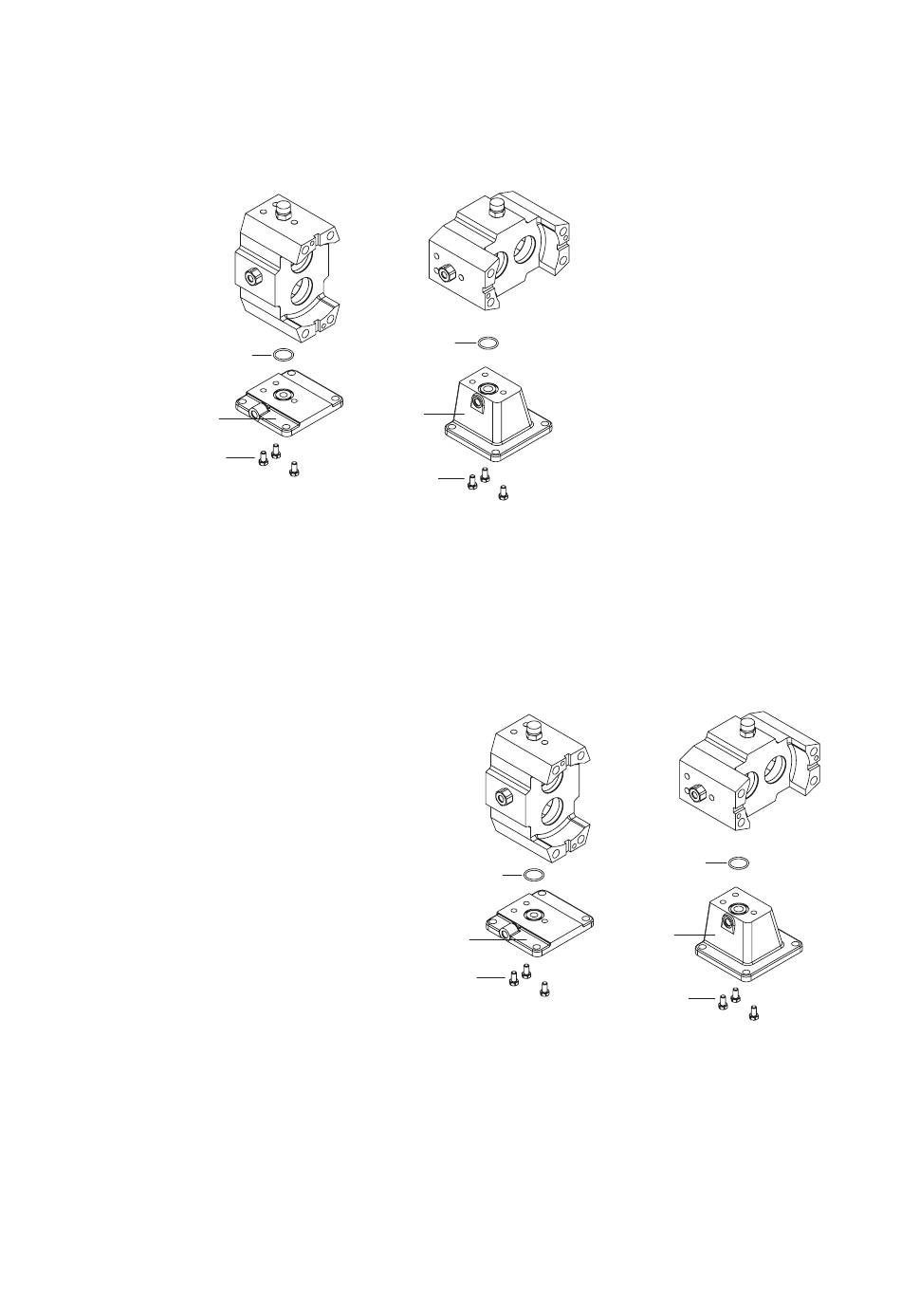

Demontage van de voet
1.
Verwijder de schroeven (0525) en/of (0530) en de voet (0070).
Let op de O-ring (0185).
Horizontaal
0070
0525/0530
4.7 Montage
Zie ook 4.2 Algemene instrukties deel 4.3. O-ringen en lipdichtingen en 4.5 Aanhaalmomenten voor
bouten en moeren.
4.7.1
Montage van de voet
1.
Plaats de O-ring (0185) in de voet.
Plaats de voet op de tandwielkast
en bevestig deze met de
schroeven (0525) en/of (0530).
2.
Bevestig de bouten met loctite 243.
42
0185
0525/0530
Verticale
0185
0070
Horizontaal
0185
0070
0525/0530
Verticale
0185
0070
0525/0530
A.0500.252 – IM-TL/15.00 NL (12/2011)
