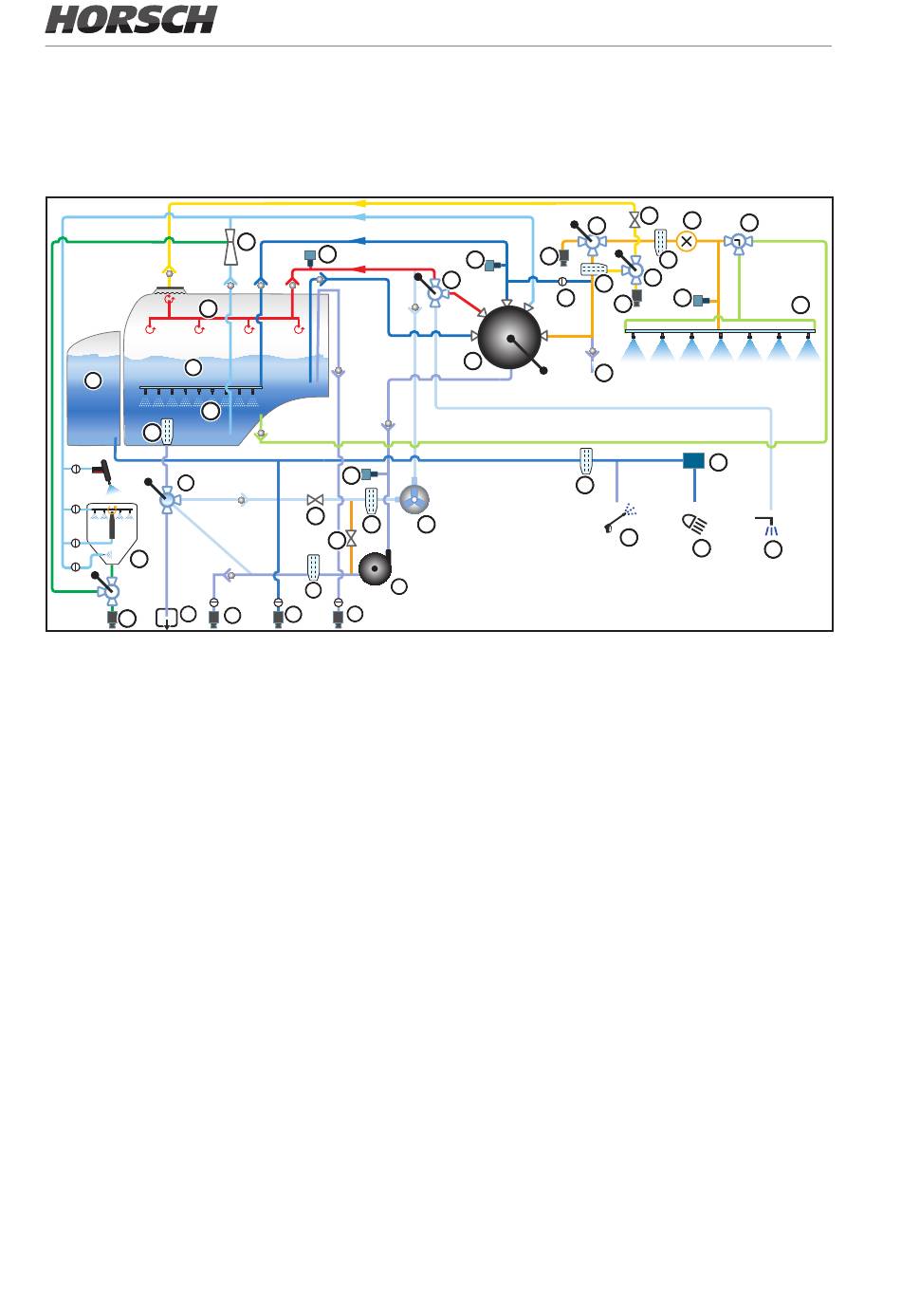

2.4 Vloeistofcircuit – Onderdelen bij machines van het
type CCS
22
1
2
23
38
3
24
5
25
1. Spuitvloeistoftank
2. Verswatertank
3. Mechanische 5-wegkraan zuigzijde
4. Spuitvloeistoftank vullen door aan te zuigen
5. Aftap restvloeistof
6. Vers water vullen
7. Direct vullen (optie)
8. Zuigfilter met aftapkraan
9. Centrifugaalpomp
10. Zuigfilter zuigermembraanpomp
11. Zuigermembraanpomp
12. Druksensor
13. Air-functie (optie)
14. Mechanische 6-wegkraan drukzijde
15. Drukfilter
16. 3-wegkraan drukafvoer
17. Drukafvoer
18. Debietmeter
19. 3-wegkraan circulatie
20. Spuitboom
34
21
12
12
32
10
33
9
8
6
4
7
16
17
12
31
37
14
28
11
21. Injector
22. Inwendige reiniging
23. Roerwerk
24. Mixtank
25. Eco Fill (optie)
26. Hogedrukreiniger (optie)
27. NightLight met reiniging (optie)
28. Filter voor hogedrukreiniger en reiniging
NightLight (optie)
29. Elektrische pomp voor reiniging NightLight
(optie)
30. Uitwendige reiniging (optie)
31. Schakelknop inwendige/uitwendige reiniging
32. Schakeleenheid verswatertoevoer zuiger-
membraanpomp
33. Schakeleenheid aanzuighulp
34. Schakeleenheid retourspoeling van de
drukfilter
35. 3-wegkraan drukfilter
36. Afvoer drukfilter
37. Bypass roerwerk
38. Uitloopfilter
34
18
19
15
35
15
12
36
13
29
26
27
30
20
