4.10 Spuitdoppen
monteren en reinigen
4.10.1 Spuitdoppen monteren
OPGELET
VOORZICHTIG! Ontsnappende spuitvloeistof!
Gebruik geschikte beschermende uitrusting.
Spuitvloeistof in een geschikte bak opvangen
en verwijderen.
1. De spuitdopfilter (optie) (1) langs onderen in
de spuitdopunit (2) plaatsen.
2. De spuitdop (3) in de bajonetkap (4) plaatsen.
3. Rubberen pakking (5) boven de spuitdop (3)
plaatsen.
4. Rubberen pakking (5) passend in de bajo-
netkap (4) drukken.
5. De bajonetkap (4) op de bajonetaansluiting (2)
zetten.
6. De bajonetkap (4) tot aan de aanslag draaien.
6
2
1
5
4
3

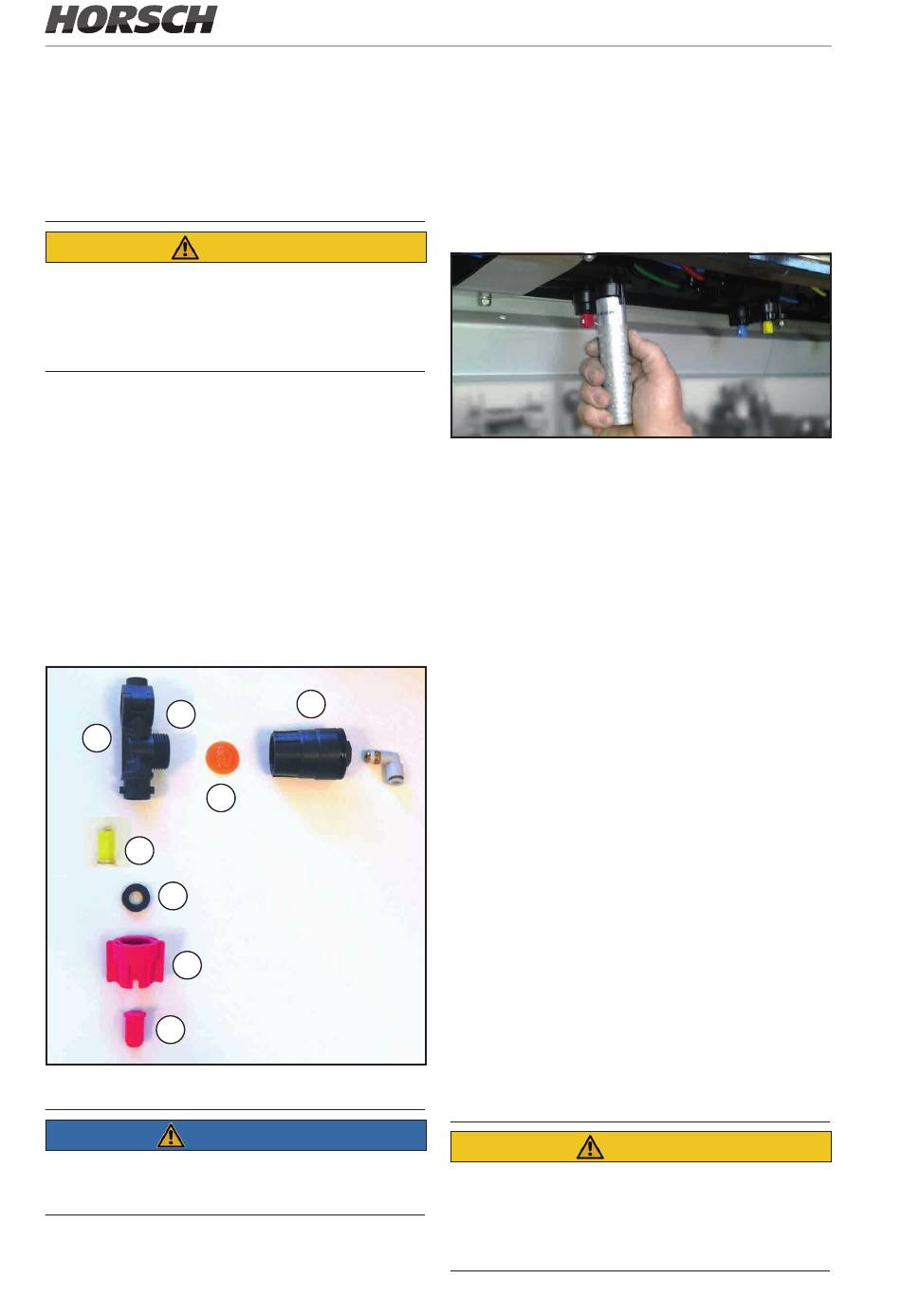

Voorbeeld van een gedemonteerde spuitdop
OPMERKING
Let tijdens de montage op de juiste inbouw van
de spuitdop en de spuitdopfilter!
90
7
8
4.10.2 Spuitdoppen vervangen
Spuitdoppen bij het verwijderen en plaatsen
¾
telkens ca. 45° draaien (tot eindpositie).
Daartoe het meegeleverde gereedschap
¾
gebruiken:
4.10.3 Spuitdoppen reinigen
Op de machine is een luchtpistool voorhanden
om de spuitdoppen te reinigen en uit te blazen.
Indien nodig de spuitdoppen reinigen.
¾
Bij het reinigen de spuitdoppen en spuitdop-
¾
filter niet beschadigen.
4.10.4 Demontage van
het membraanventiel bij
nadruppelende spuitdoppen
Afzettingen bij de membraanzitting (6) zijn de
oorzaak van het nadruppelen van de spuitdop-
pen als de spuitboom wordt uitgeschakeld.
In dat geval de desbetreffende membraan als
volgt reinigen.
1. Schakelklep (7) van de spuitdopunit (2)
schroeven.
2. Membraan (8) verwijderen.
3. Membraanzitting (6) reinigen.
4. De samenstelling gebeurt in de omgekeerde
volgorde.
OPGELET
VOORZICHTIG! Ontsnappende spuitvloeistof!
Gebruik geschikte beschermende uitrusting.
Spuitvloeistof in een gepaste bak opvangen en
reglementair verwijderen.
