5.2 Bedrading uitvoeren
C
D
E

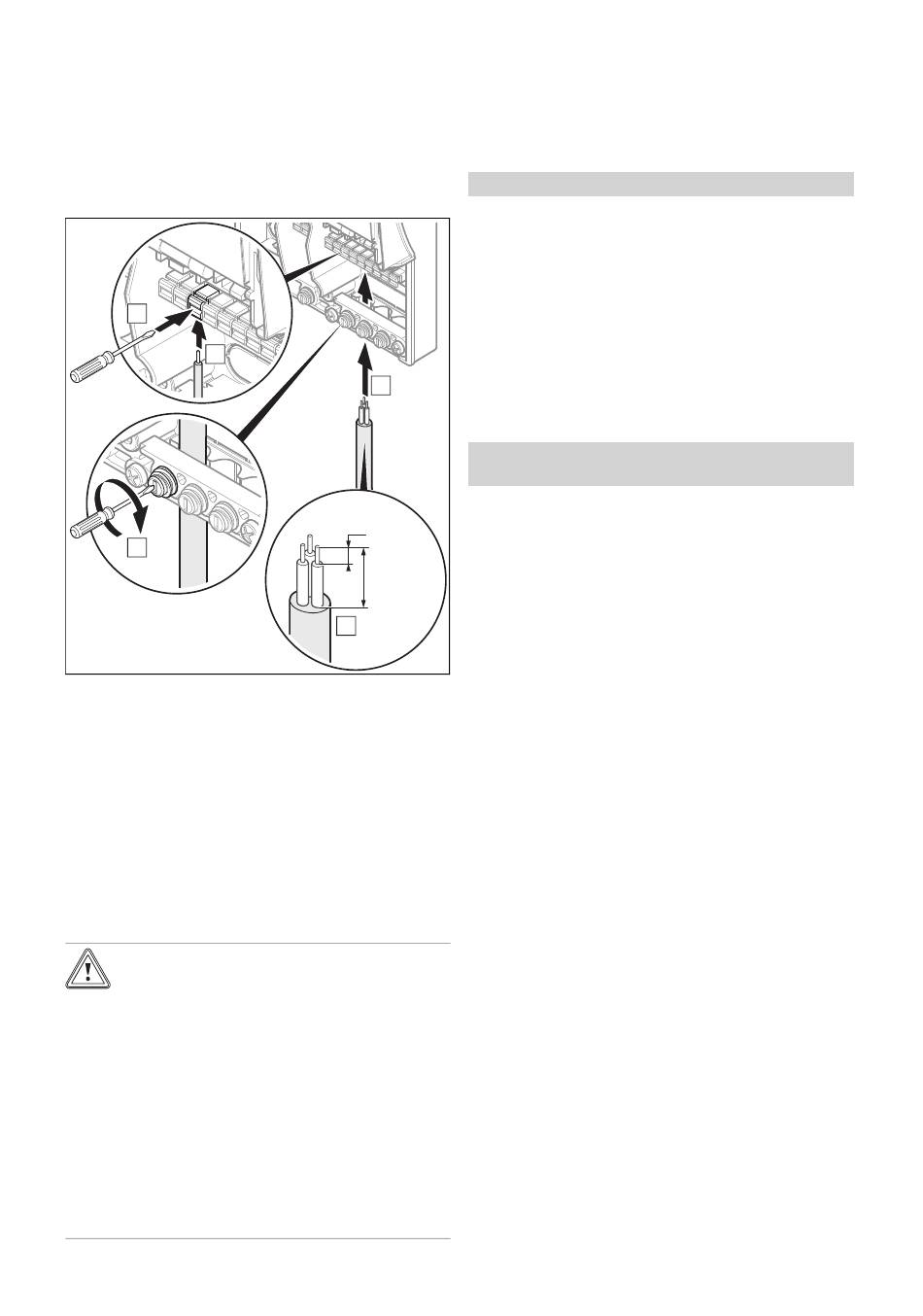

1. Demonteer de mantel. (→ Pagina 7)
2. Volg de aanwijzingen voor de bedra-
ding van het product in de opgegeven
volgorde.
3. Verzeker u ervan dat de kabels niet be-
schadigd zijn en juist zijn aangesloten.
4. Monteer de mantel. (→ Pagina 7)
5.3 Stroomvoorziening tot stand
brengen
Opgelet!
Risico op materiële schade
door te hoge aansluitspan-
ning!
Bij netspanningen boven 253 V
kunnen elektronische compo-
nenten vernietigd worden.
▶
Zorg ervoor dat de nominale
spanning van het stroomnet
220-240 V bedraagt.
0020202660_02 auroMATIC 570 Installatie- en onderhoudshandleiding
Elektrische installatie 5
1. Sluit een stroomvoorzieningskabel
(niet in de leveringsomvang begrepen)
aan op de Power-aansluitklem van de
thermostaat (→ Pagina 9).
Voorwaarden: Aansluiten met stekker
▶
Sluit een stekker aan het uiteinde van
de stroomvoorzieningskabel aan.
▶
Steek de stekker van het product in
een passende wandcontactdoos om
de stroomvoorziening tot stand te bren-
gen.
▶
Zorg ervoor dat de toegang tot de ne-
A
taansluitstekker altijd gegarandeerd is
en niet afgedekt of geblokkeerd wordt.
Voorwaarden: Aansluiting met elektrische schei-
dingsinrichting
▶
Schakel de vast geïnstalleerde elek-
trische scheidingsinrichting in om de
9-10 mm
stroomvoorziening tot stand te bren-
30 mm max
30 mm max
gen.
▶
Zorg ervoor dat de toegang tot de net-
B
schakelaar altijd gegarandeerd is en
niet afgedekt of geblokkeerd wordt.
5.4 Selectie van het
Met behulp van het schemaboek kunt u
het schematype voor uw installatie selec-
teren.
Er worden 5 schema's aangeboden:
– Schema 1: zonneboiler + combitoestel
of dompelverwarmingselement
– Schema 2: zonneboiler + uitsluitend CV-
toestel
– Schema 3: zonneboiler + 2 zonnecollec-
torvelden + uitsluitend CV-toestel
– Schema 4: zonneboiler + uitsluitend CV-
toestel + zwembad
– Schema 5: zonneverwarming met
brandstof-CV-toestel + uitsluitend CV-
toestel
▶
Sluit de systeemcomponenten conform
het gewenste schema aan op de ther-
mostaat.
systeemschema
