Spanhendel vergrendelen/ontgrendelen
Bij uitvoering "Net- en foliebinding"
I
II
RP000-187

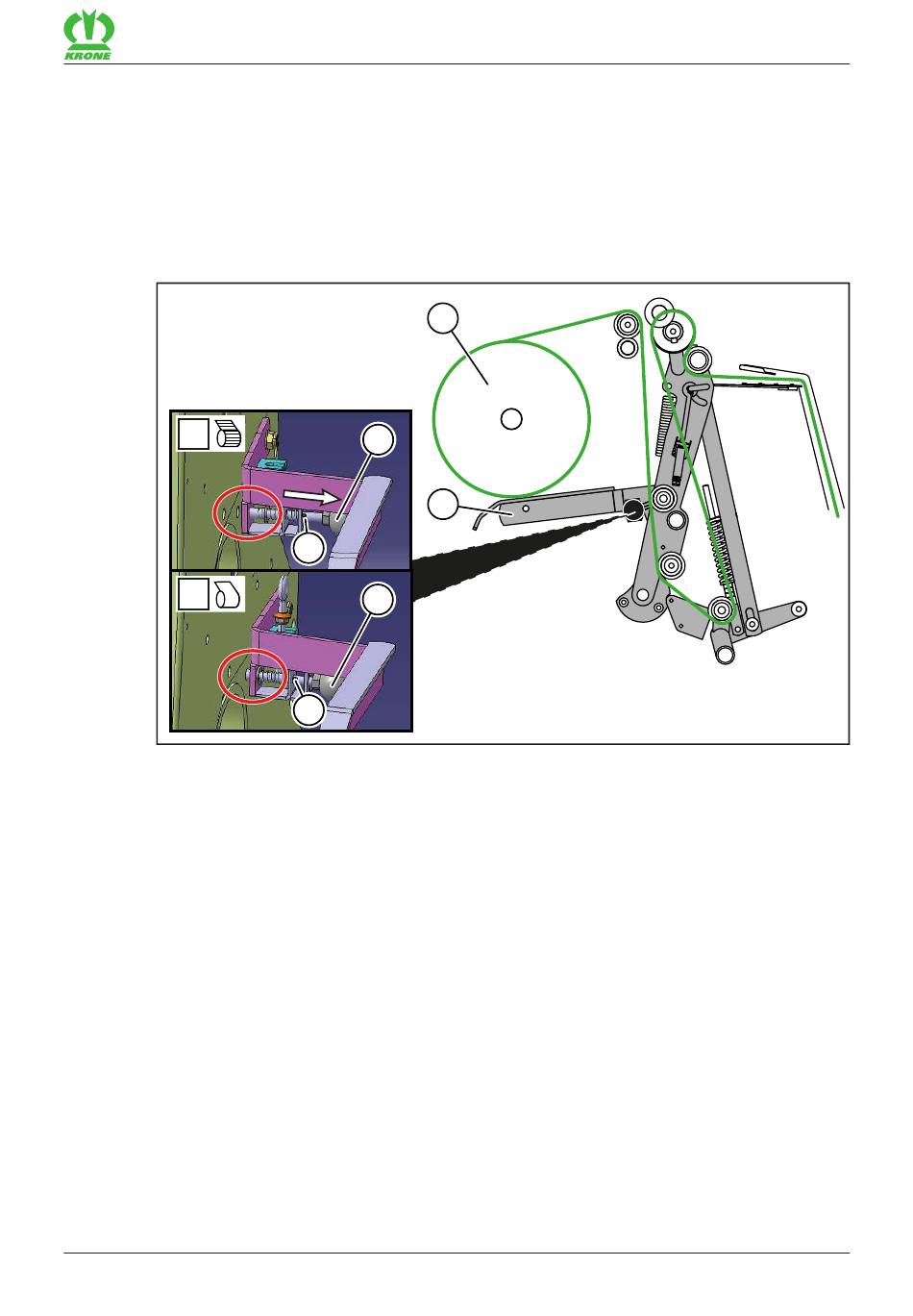

Stand (I) (netbinding)
De vergrendelingsbout met kogelkop (3) is ontgrendeld (in de afbeelding rood omrand). De
spanhendel (2) ligt tegen de netrol (1) aan.
Stand (II) (foliebinding)
De vergrendelingsbout met kogelkop (3) is in de zijwand vergrendeld (in de afbeelding rood
omrand). Daarmee wordt de spanhendel (2) onder gehouden om de folierol (1) niet aan te
raken.
Foliebinding instellen (van stand (I) in stand (II))
„ Om de vergrendelingsbout met kogelkop (3) te vergrendelen, de kogelkop rechtsom draaien
tot de spanhuls (4) zich door de sleuf beweegt.
„ Gelijktijdig de spanhendel (2) omlaag naar de boring bewegen.
Æ De drukveer drukt de bout automatisch in de boring.
