Oliehoeveelheden van de centrale kettingsmeerinstallatie instellen
RPG000-135
De centrale kettingsmering bevindt zich aan de linker machinezijde achter de voorste zijkap.
Bij iedere omwenteling van de aandrijfas wordt via de oliepomp (19) olie uit de tank (20) via de
spuitmonden(1), (2), (3), (5), (6), (7), (8), (9) (11) en (12) naar de oliekwasten op de
aandrijvingen gedrukt.
Om de centrale kettingsmering te onderhouden,
Oliehoeveelheden instellen

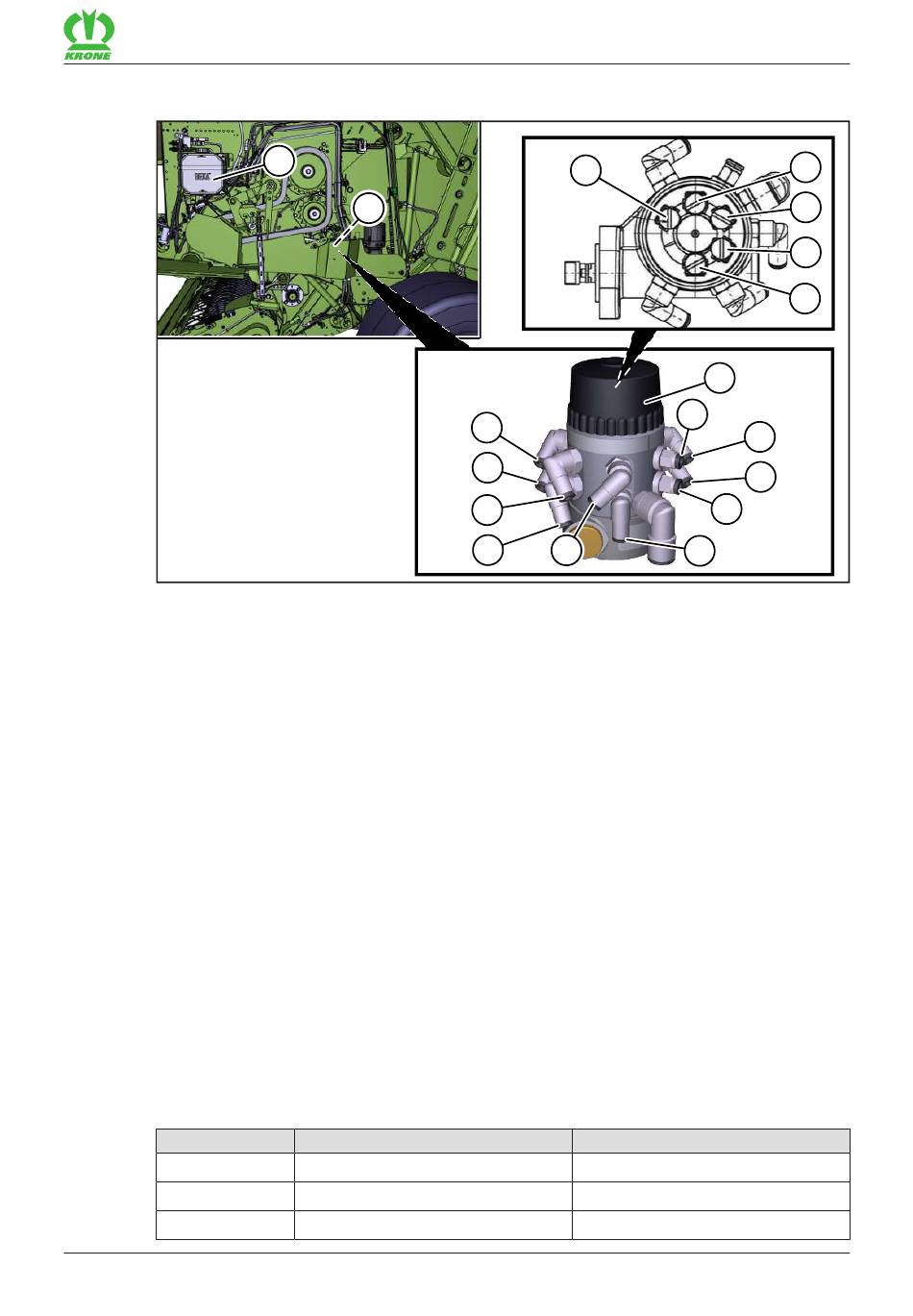

De oliehoeveelheden voor de afzonderlijke kwasten van de centrale kettingsmering kunnen aan
de oliepomp (19) worden verhoogd of verlaagd. De in de afbeelding aangegeven cijfers 1–12
bevinden zich ook op de steekkoppelingen aan de oliepomp (19).
Om de oliehoeveelheden in te stellen, worden de instelschroeven (14), (15), (16), (17) of (18)
gedraaid. Een volledige omwenteling komt overeen met een kwart van de maximale
oliehoeveelheid.
Voor een overzicht van de oliekwasten op de machine,
ü De machine is stopgezet en beveiligd,
„ Het deksel (13) van de oliepomp losschroeven.
„ Om de oliehoeveelheid te verhogen, de gewenste instelschroef (14), (15), (16), (17) of (18)
met de klok mee draaien.
„ Om de oliehoeveelheid te verlagen, de gewenste instelschroef (14), (15), (16), (17) of (18)
tegen de klok in draaien.
De instelschroeven zijn als volgt toegewezen:
Pos.
(1)
(2)
(3)
Comprima F 155 XC Plus
Originele handleiding 150001177_00_nl
Oliehoeveelheden van de centrale kettingsmeerinstallatie instellen 15.15
20
19
Oliesmering voor
Aandrijving rolbodem voor
Aandrijving transportwals
Aandrijving starterwals
14
3
9
2
8
1
zie
pagina 211.
zie
pagina 211.
zie
pagina 28.
instelschroef
(16) grijs
(17) rood
(18) geel
Instellingen
15
15
16
17
18
13
6
5
11
12
7
