15.10 Vergrendeling van de conische wals instellen
Netbinding instellen (van stand (II) in stand (I))
„ Om de vergrendelingsbout met kogelkop (3) te ontgrendelen, de kogelkop linksom draaien
en de bout in pijlrichting trekken tot de spanhuls (4) zich door de sleuf beweegt en de bout is
vastgeklikt.

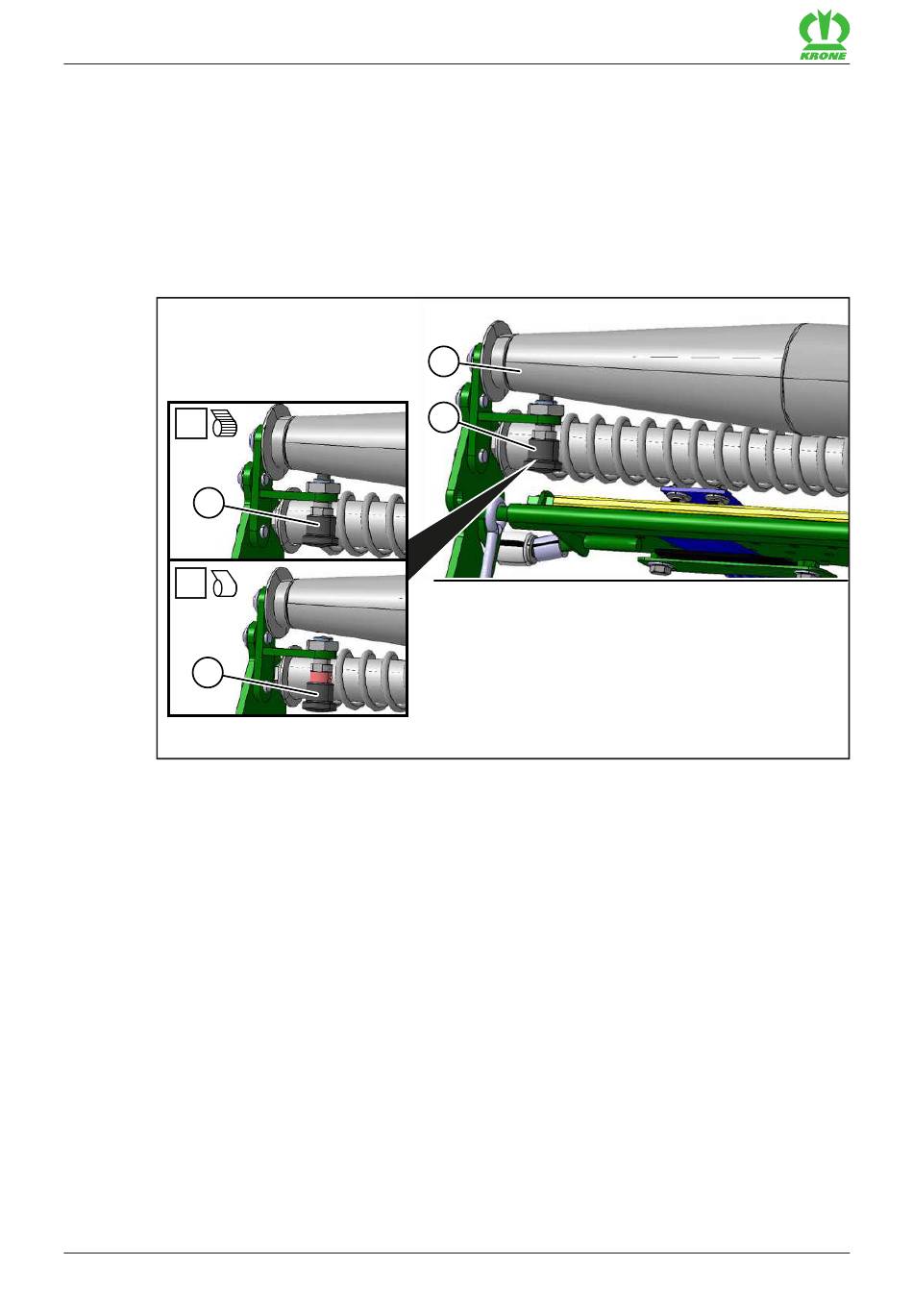

15.10
Vergrendeling van de conische wals instellen
Bij uitvoering "Net- en foliebinding"
I
2
II
2
RP000-465
Stand (I) (netbinding)
De vergrendelingsschuif (2) vergrendelt de conische wals (1) zodat deze bij de netbinding niet
draait.
Stand (II) (foliebinding)
De vergrendelingsschuif (2) ontgrendelt de conische wals (1) zodat deze bij de foliebinding
meedraait.
„ Om voor de netbinding de conische wals (1) te vergrendelen, de vergrendelingsschuif (2)
lostrekken en tegen de klok in draaien om deze in stand (I) te laten vastklikken.
„ Om voor de foliebinding de conische wals (1) te ontgrendelen, de vergrendelingsschuif (2)
lostrekken en met de klok mee draaien om deze in stand (II) te laten vastklikken.
