Gewasgeleiderol
Hoogte van de gewasgeleiderol instellen
De volgende instelling aan de rechter en linker zijde van de pick-up op gelijke wijze uitvoeren:
„ De ketting (1) overeenkomstig het zwad hoger of lager ophangen.
8.12.2
Stootplaat aan de gewasgeleiderol instellen
4
7
9
8
RP000-140

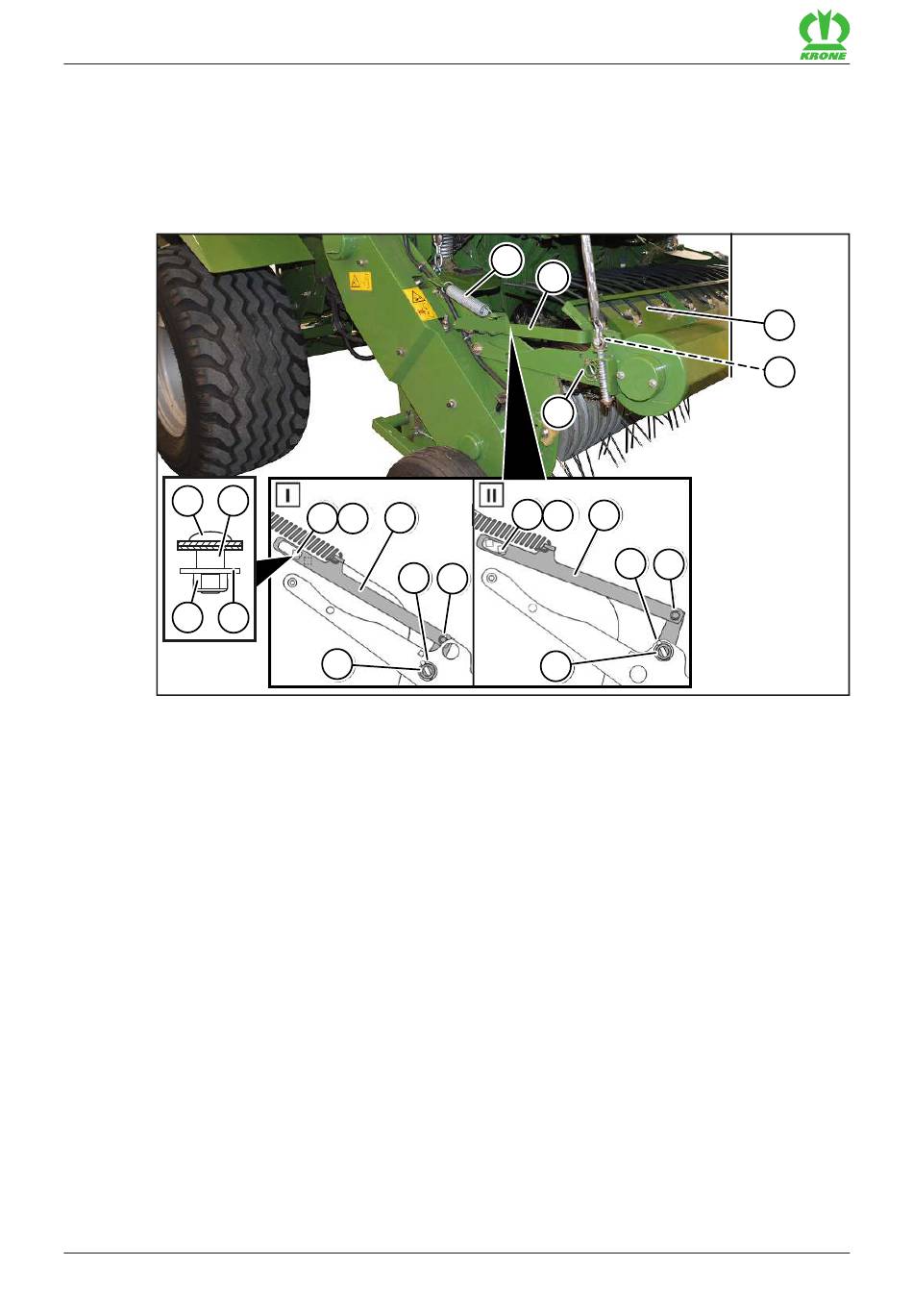

De hoogte van de stootplaat (1) op de gewasgeleiderol kan aan het zwad worden aangepast. In
de fabriek is positie (I) ingesteld. Bij zeer vochtig oogstgoed wordt aanbevolen om de stootplaat
in positie (II) te zetten.
De stootplaat (1) van positie (I) in positie (II) zetten
De volgende instelling aan de rechter en linker machinezijde op gelijke wijze uitvoeren:
„ Om de beugel (2) te demonteren
•
de klapstekker (3) eruit trekken,
•
de vlakke ronde schroef (4) losdraaien,
•
de veer (11) demonteren en
•
de beugel (2) verwijderen.
„ De klapstekker (5) demonteren.
„ De stootplaat (1) in de bovenste boring (13) verplaatsen en met de klapstekker (5) borgen.
„ Om de beugel (2) te monteren:
•
de vlakke ronde schroef (4) in de voorste vierkante boring (6) zetten en met afstandsbuis
(7), schijf (8) en borgmoer (9) bevestigen,
•
de beugel (2) op de bout (3) zetten en met de klapstekker (3) borgen en
•
de veer (11) monteren.
80
2
4
10
5
3
12
11
2
5
4 6
2
5
3
13
