4.5

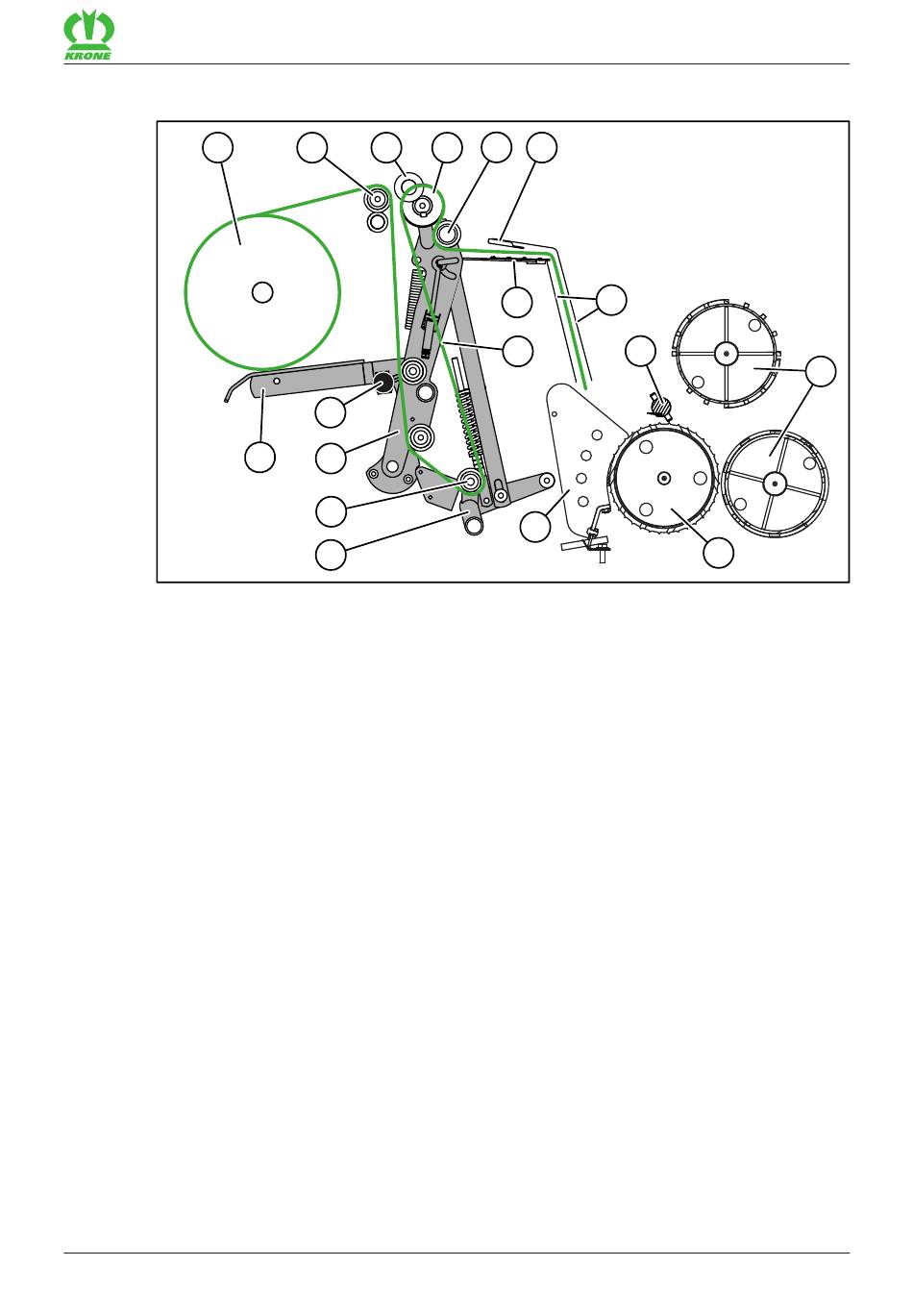

Functiebeschrijving net- en foliebinding
1
RP000-181
1 Net- of folierol
2 Omkeerrol
3 Aandrukas met schuimstof
4 Conische wals
5 Breedtrekrol
6 Kunststof doek
7 Bevestigingsplaat
8 Toevoerstrook
9 Bindmateriaalverloop van net of folie
Wanneer de binding wordt gestart, leidt de nettoevoerarm (16) het bindmateriaal (net of folie)
via de transporteenheid (13) net op de transportwals (12). Van de transportwals (12) wordt het
bindmateriaal (net of folie) tussen de perswalsen (11) naar de ronde baal geleid en door de
ronde baal getrokken. Na het binden van de ingestelde net- of folielagen zwenkt de snijeenheid
(10) op het bindmateriaal (net of folie) en snijdt het bindmateriaal (net of folie) af.
4.6
Functiebeschrijving snijinrichting
De machine heeft een snijinrichting met snijrotor en vaststaande messen. Het snijden heeft tot
doel een betere verwerkbaarheid van de ronde baal te bevorderen en de persdichtheid te
verhogen. De messencassette kan bij eventuele oogstgoedblokkades hydraulisch vanuit de
trekker uit het transportkanaal worden weggezwenkt,
voorkomt beschadiging van de messen door vreemde voorwerpen. De snijinrichting kan
bovendien mechanisch worden uitgeschakeld.
Comprima F 155 XC Plus
Originele handleiding 150001177_00_nl
2
3
17
18
16
15
14
Functiebeschrijving net- en foliebinding
4
5
6
8
7
9
13
10 Snij-eenheid
11 Perswalsen
12 Transportwals
13 Aanvoereenheid
14 Breedtrekbeugel
15 Omkeerrol op dwarsbuis
16 Nettoevoerarm
17 Kogelknop voor de vergrendeling van de
spanhendel
18 Spanhendel
zie
pagina 82. De enkelmesbeveiliging
Machinebeschrijving
10
12
4
4.5
11
41
