16.21.3

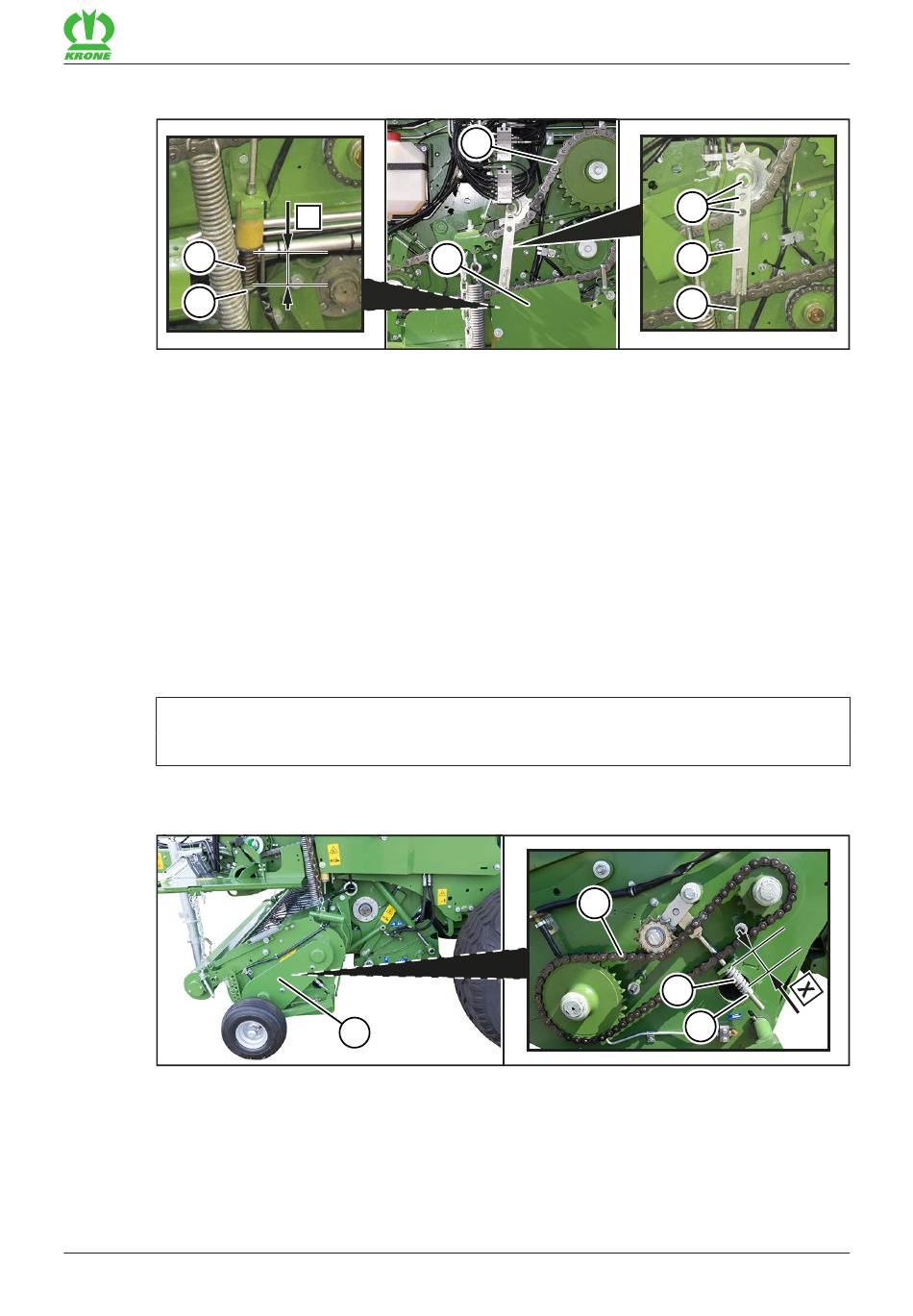

Aandrijfketting van de rolbodem
3
4
RPG000-132
De aandrijfketting (1) van de rolbodemaandrijving en de bovenste perswals bevindt zich aan de
linker machinezijde.
De maat X van de gespannen veerlengte (3) moet X=80 mm bedragen.
Aandrijfketting instellen
ü De machine is stopgezet en beveiligd,
ü De linker zijkap is geopend.
„ De veiligheidsinrichting (2) demonteren.
„ Om de aandrijfketting (1) te spannen, met de moer (4) de maat X=80 mm instellen.
Wanneer de veerspanning op deze wijze niet op de maat X kan worden ingesteld, de
draadstang (6) instellen:
„ De houder (6) op de draadstang (7) in een diepere boring (5) ophangen.
INFO
De aandrijfketting wordt via de centrale kettingsmering van olie voorzien,
16.21.4
Aandrijfketting van de transportvijzel
RP000-473
De aandrijfketting (2) van de linker transportvijzels bevindt zich aan de linker machinezijde
achter de pick-up-bescherming (1).
De maat X van de gespannen veerlengte (3) moet X=60 mm bedragen.
ü De machine is stopgezet en beveiligd,
ü De pick-up-bescherming (1) is gedemonteerd.
Comprima F 155 XC Plus
Originele handleiding 150001177_00_nl
1
X
2
zie
1
zie
Aandrijfkettingen instellen 16.21
pagina 28.
2
pagina 28.
Onderhoud
16
5
6
7
zie
pagina 175.
3
4
203
