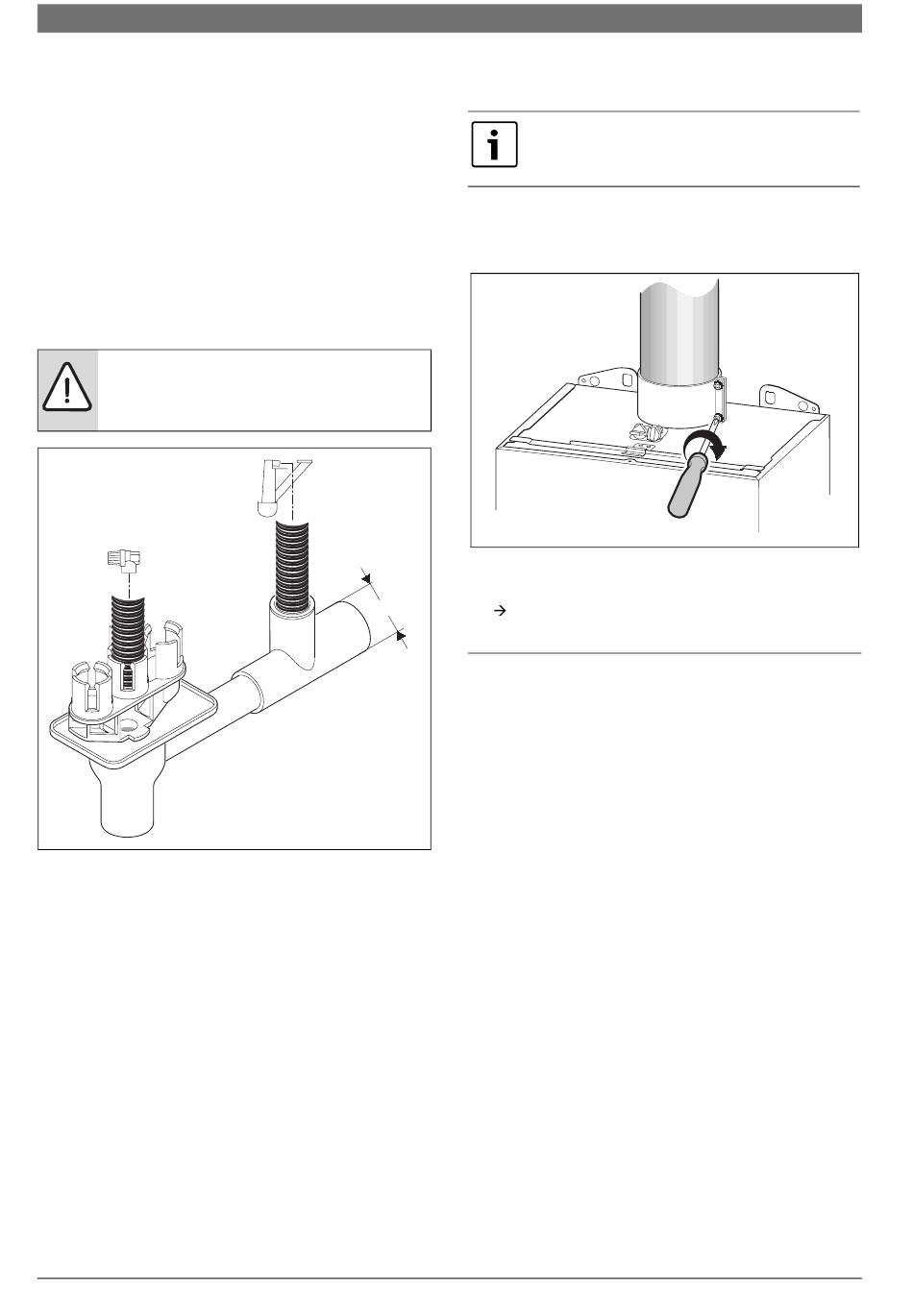

38 | Installatie
Trechtersifon toebehoren nr. 432
Om het uit de veiligheidsklep tredende water en het con-
dens betrouwbaar te kunnen afleiden, is toebehoren
nr. 432 bedoeld.
B Afvoer uit corrosiebestendige materialen uitvoeren.
Daartoe behoren: gresbuizen, hard-PVC buizen, PVC-
buizen, PE HD buizen, PP-buizen, ABS/ASA-buizen,
gietbuizen met inwendige emaillering of coating, sta-
len buizen met kunststof coating, niet roestende sta-
len buizen, boorsilicaatbuizen.
B Afvoer direct op een aansluiting DN 40 monteren.
VOORZICHTIG:
B Afvoer niet veranderen of afsluiten.
B Slangen alleen onder afschot leggen.
Afb. 41
6 720 648 865 (2011/05)
Rookgastoebehoren aansluiten
B Monteer het rookgastoebehoren op het toestel.
B Zet het rookgastoebehoren vast met de meegeleverde
klem.
Afb. 42
B Rookgasafvoer leiding op dichtheid controleren
(
hoofdstuk 12.2).
DN 40
6.8
Wateraansluiting
B Servicekraan aanvoerleiding en servicekraan retour-
leiding openen en CV-installatie vullen.
B Koppelingen op dichtheid controleren
(testdruk: max. 2,5 bar op manometer).
Gasleiding
6 720 612 659-11.1R
B Om het gasblok tegen overdrukschade te bescher-
men, gaskraan sluiten.
B Koppelingen op dichtheid controleren
(testdruk: max. 150 mbar).
Raadpleeg de installatiehandleiding van het
rookgastoebehoren voor meer informatie
over de installatie.
Aansluitingen controleren
Copyright (optional information)
NL
6 720 612 659-12.1R
