NL
8.5
Vervangen van het netsnoer
B Heatronic openen ( pagina 42).
• Voor spuitwaterdichtheid (IP) kabel altijd door een
kabelwartel leiden die een doorlaat heeft welke over-
eenkomt met de diameter van de kabel.
• De volgende kabels zijn toegestaan:
2
– NYM-I 3 x 1,5 mm
– HO5VV-F 3 x 0,75 mm
of douche: zone 1 en 2 volgens VDE 0100 deel 701)
– HO5VV-F 3 x 1,0 mm
of douche: zone 1 en 2 volgens VDE 0100 deel 701).
Zie ook NEN 1010.
B Snijd de trekontlasting af in overeenstemming met de
diameter van de kabel.
B Geleid de kabel door de trekontlasting en sluit deze
als volgt aan:
– Klemlijst ST10, klem L (rode resp. bruine ader)
– Klemlijst ST10, klem N (blauwe ader)
– Massa-aansluiting (groene resp. groen-gele ader).
B Bevestig de kabel van de spanningsvoorziening met
de trekontlasting.
De massa-aders moeten nog los zijn wanneer de ande-
re reeds gespannen zijn.
LR
Ls Ns

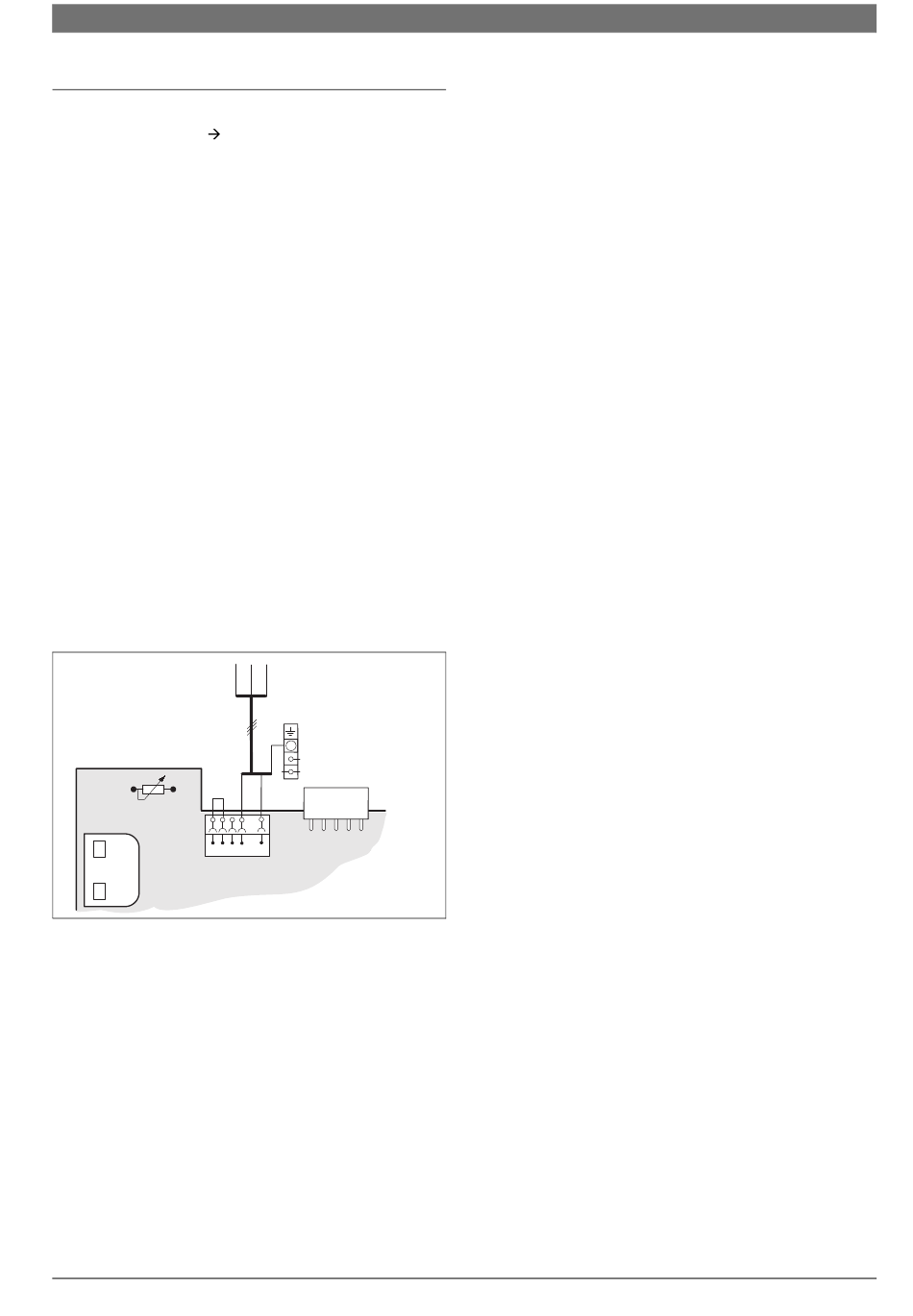

Afb. 64 Klemlijst spanningsvoorziening ST10
Copyright (optional information)
2
(niet in de nabijheid van bad
2
(niet in de nabijheid van bad
N
L
6 720 612 664-19.2O
Elektrische aansluiting | 47
6 720 648 865 (2011/05)
