44 | Elektrische aansluiting
8.4
Externe toebehoren aansluiten
8.4.1
Tweedraads kamerthermostaat aansluiten
Om een tweedraads aan/uit kamerthermostaat met een
potentiaal vrij kontakt te kunnen aansluiten, is het nood-
zakelijk de volgende handelingen te verrichten:
B Sluit de bedrading van de tweedraads kamerthermo-
staat aan op klem 2 en klem 4.

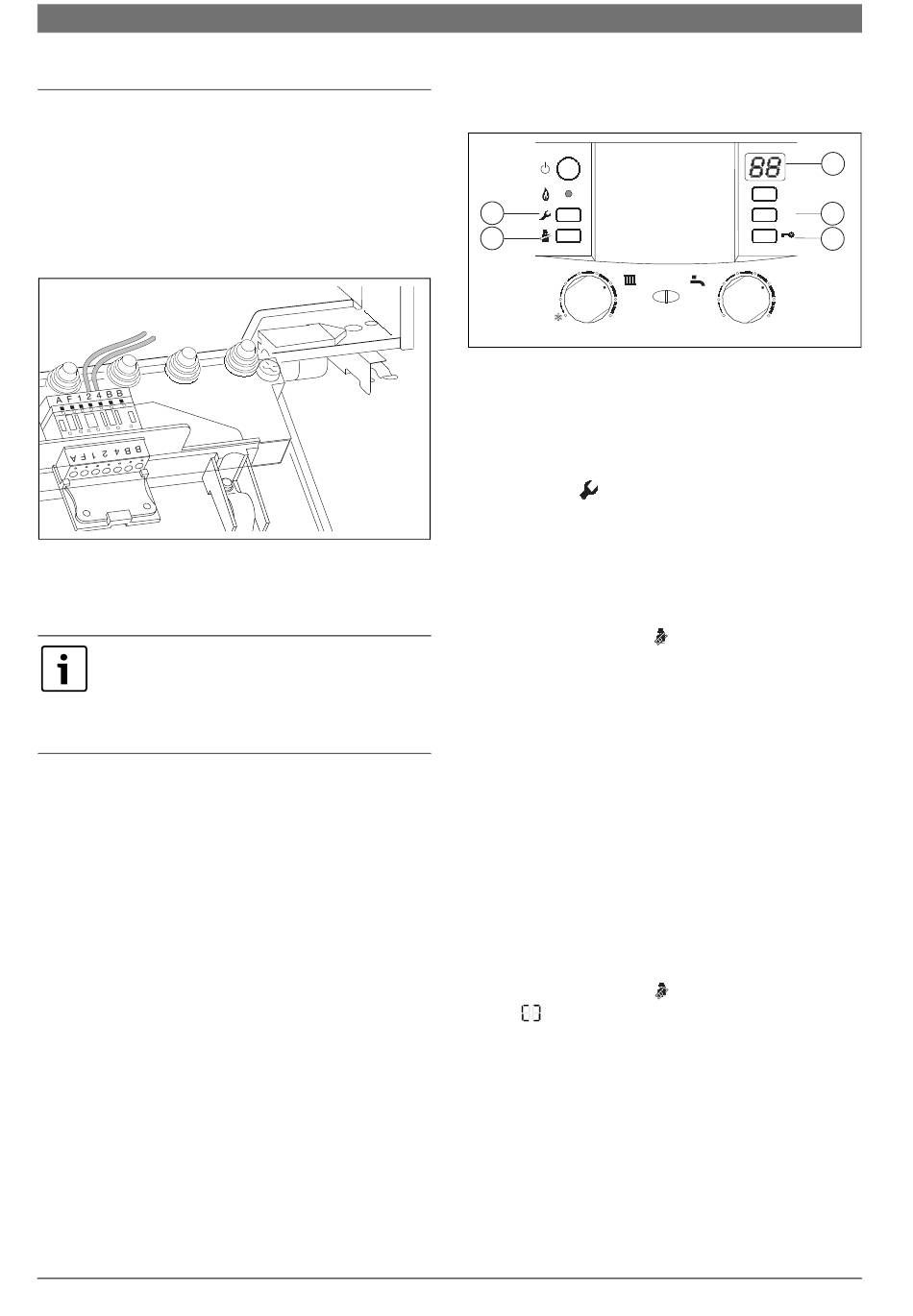

Afb. 56
B Servicefunctie 7.F overeenkomstig de regelaar instel-
len op 04.
Als op het toestel eerst een Aan-Uit
kamerthermostaat aangesloten is geweest
en vervangen wordt voor een FR-FW
regelaar Bosch moet service functie 7.F
weer op 1 ingesteld worden.
Aansluitmogelijkheden voor ruimte of weersafhankelijke
regelaars:
• B-B Bosch FR-FW regelaar
• 2-4 Aan-uit kamerthermostaat (potentiaal vrij con-
tact)
• 1-2-4 TR regelaars (oude bv TR 21 - TR 100)
• 2-4 Modulerende 0-10 volt regeling (4= – 2= +)
• F-A Buitenvoeler aansluiting
6 720 648 865 (2011/05)
Instellen en opslaan van de gekozen parameter instel-
ling
2
1
Afb. 57 Overzicht bedieningselementen
1
Schoorsteenvegertoets
2
Serviceknop
3
Display
4
Eco-toets, servicefuncties "naar boven"
5
Toetsblokkering, servicefuncties "naar beneden"
B Servicetoets
gaat branden.
6 720 618 925-06.1O
Het display toont b.v. 1.A. (eerste serviceniveau).
B Toetsblokkering of eco-toets indrukken tot de ge-
wenste servicefunctie wordt getoond.
Waarde instellen
B Schoorsteenvegertoets
gewenste waarde van de servicefunctie wordt ge-
toond.
B Toetsblokkering of Eco indrukken tot de gewenste
waarde is ingesteld.
Mogelijke instellingen zijn:
• 00: ingang uitgeschakeld
• 01: 0-24 V ingang, Bosch regelaar FR-FW (B-B)
• 02: 0-10 V ingang, vermogensinstelling
• 03: 0-10 V ingang, temperatuurinstelling
• 04: Aan/Uit- Thermostaat (warmtevraag bij gesloten
contact (2-4))
De basisinstelling is 01.
Waarde opslaan
B Schoorsteenvegertoets
play
3
4
5
2
2
1
1
6
max
min
(2) net zolang indrukken, tot deze
(1) 1maal indrukken tot de
(1) indrukken tot het dis-
toont.
Copyright (optional information)
NL
3
reset
4
eco
5
3
4
e
6
max
6 720 615 065-19.1O
