NL
7

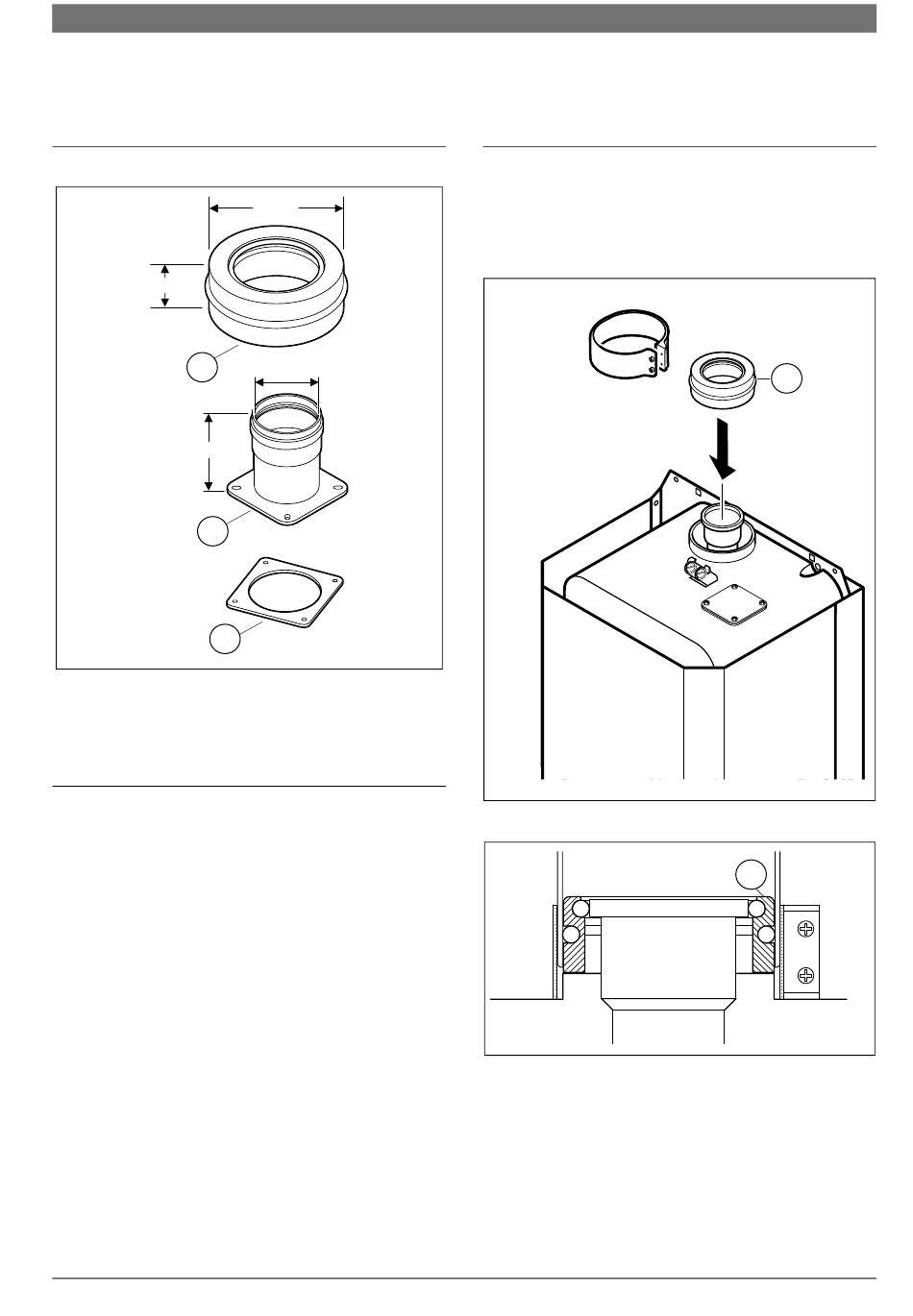

Basistoebehoren voor parallelaansluiting monteren
7.1
Leveringsomvang
47
1
112
2
3
Afb. 43
1:
Afdichtverloopring
2:
Aansluitstuk luchttoevoer
3:
Pakking
7.2
Algemeen
• Met het monteren van deze aansluitset is vertikale of
horizontale uitvoering mogelijk.
• De maximale toegelaten leidinglengte luchttoevoer/
rookgasafvoer is afhankelijk van het type toestel en
het aantal toegepaste bochten.
• De luchttoevoer- en rookgasafvoerleidingen met een
stijging van 3 % (3 cm per meter) in de rookgasafvoer-
stromingsrichting monteren.
• In vochtige ruimtes de luchttoevoerleiding isoleren
Copyright (optional information)
Ø121
Ø82
6 720 616 855-14.1O
Basistoebehoren voor parallelaansluiting monteren | 39
7.3
Montage
B Afdichtverloopring (1) door licht te draaien over de
rookgasafvoermof van het toestel steken. De overige
delen monteren en met de bij het toestel geleverde
beugel bevestigen.
Afb. 44
Afb. 45
1
6 720 616 855-15.1O
1
6 720 616 855-16.1O
6 720 648 865 (2011/05)
