NL
8
Elektrische aansluiting
8.1
Algemene aanwijzing
GEVAAR: Gevaar voor stroomschok!
B Bij het aansluiten en werken aan elektri-
sche delen altijd toestel spanningsvrij
maken: (zekering, aan / uit schakelaar).
Alle regel-, stuur- en veiligheidsonderdelen van het toe-
stel zijn bedrijfsklaar bedraad en getest.
Veiligheidsmaatregelen conform NEN 1010 en speciale
voorschriften van de lokale energiebedrijven respecte-
ren.
In ruimten met badkuipen of douche mag het toestel al-
leen via een FI-aardlekschakelaar worden aangesloten.
Op de aansluitkabel mogen geen andere verbruikers
worden aangesloten.
In zone 1 de kabel verticaal naar boven toe leggen.
6 0 c m
2
1

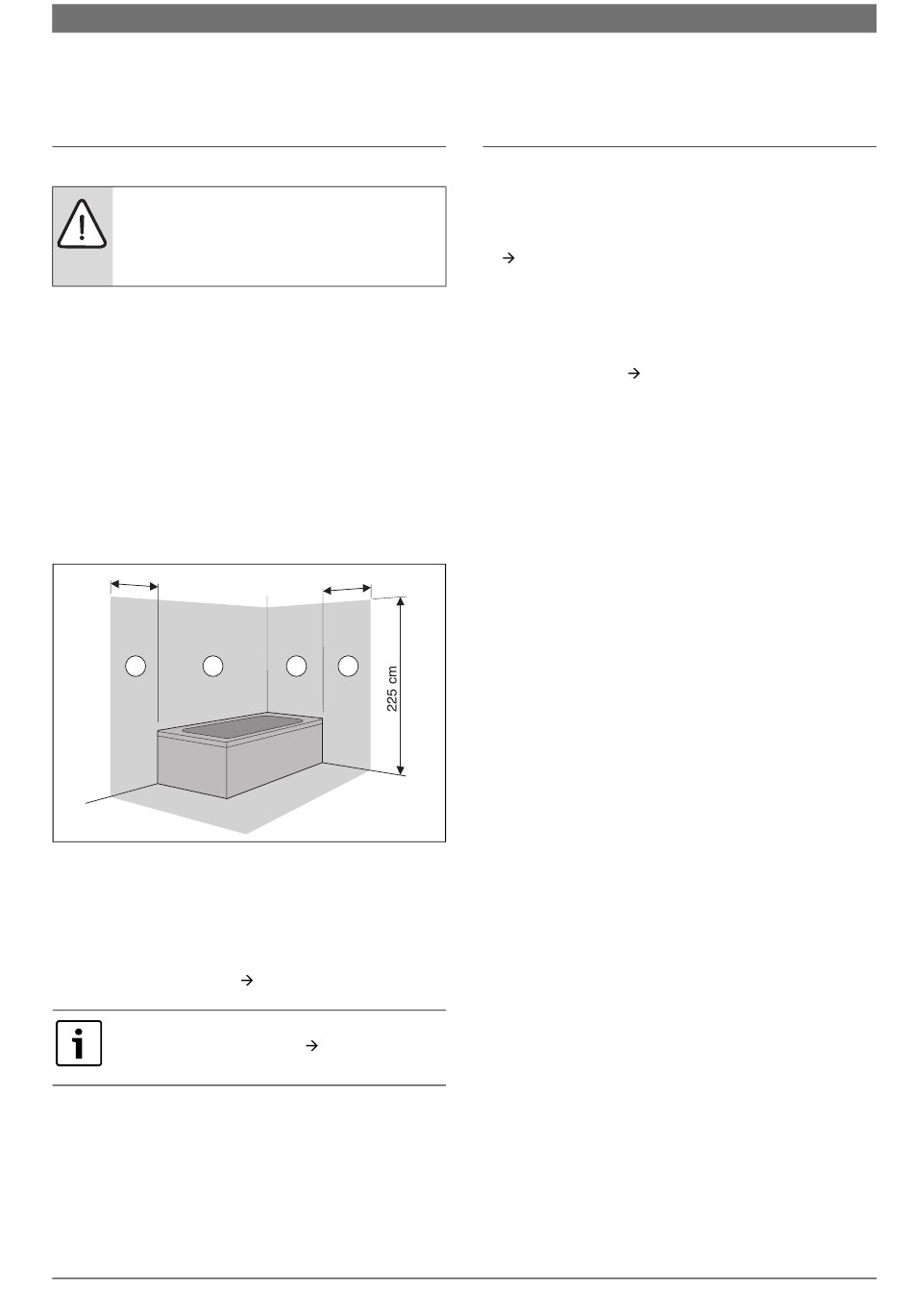

Afb. 47
Zone 1, direct boven de badkuip
Zone 2, cirkel van 60 cm rondom badkuip/douche
Zekeringen
Het toestel is met drie zekeringen gezekerd. Deze bevin-
den zich op de printplaat (
Reservezekeringen bevinden zich aan de
achterzijde van de deksel (
pagina 42).
Copyright (optional information)
6 0 c m
1
2
6 720 612 659-13.2O
afb. 7, pagina 14).
afb. 49,
8.2
Toestellen aansluiten
B Netstekker in een geaarde wandcontactdoos steken
(buiten zone 1 en 2).
B Bij niet voldoende kabellengte kabel demonteren,
hoofdstuk 8.5.
Volgende kabeltypen gebruiken:
– HO5VV-F 3 x 0,75 mm
– HO5VV-F 3 x 1,0 mm
B Wanneer het toestel in zone 1 of 2 wordt aangesloten
kabel uitbouwen,
hoofdstuk 8.5.
De volgende kabeltypen gebruiken:
2
– NYM-I 3 x 1,5 mm
Elektrische aansluiting | 41
2
of
2
6 720 648 865 (2011/05)
