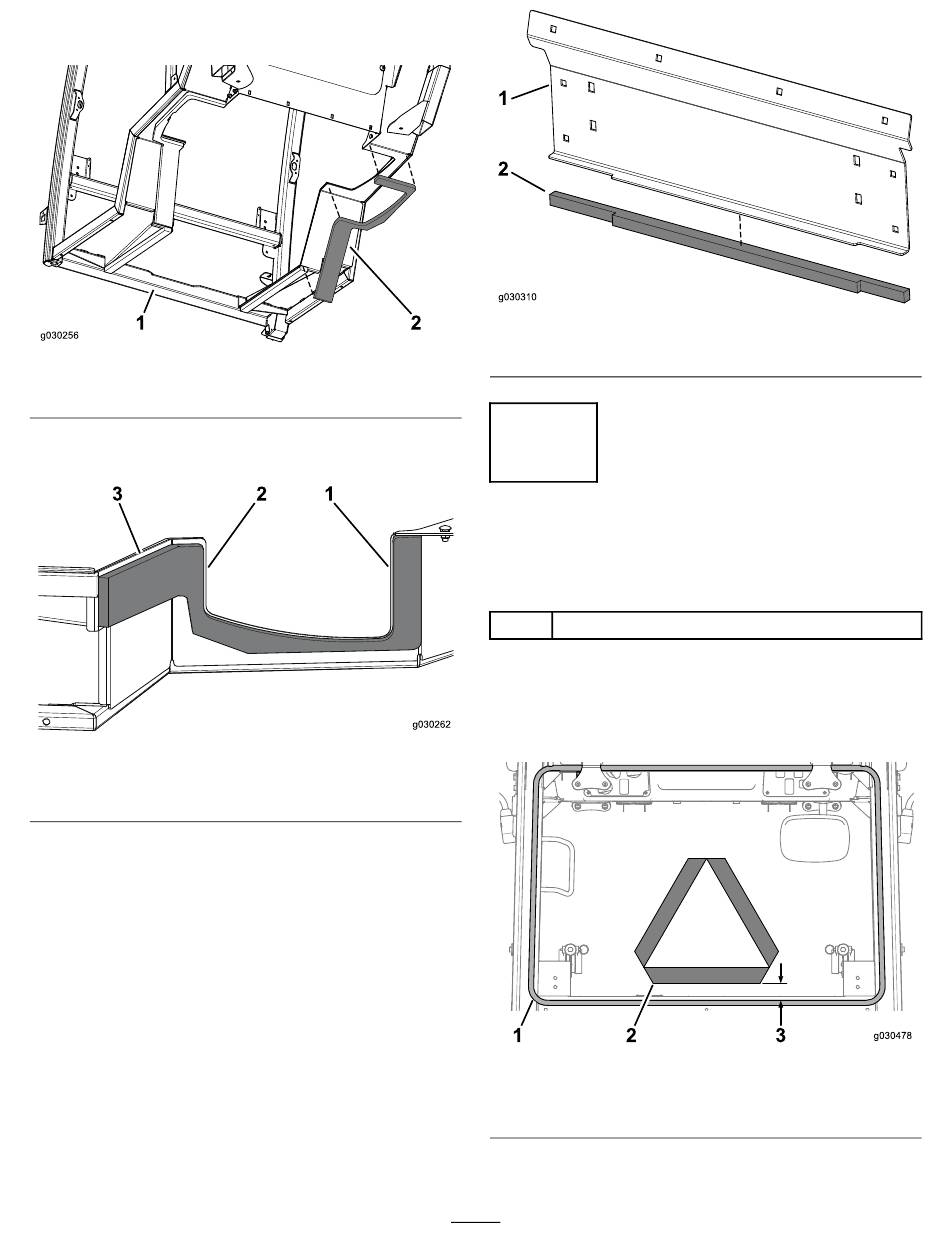

5. Breng de rechter afdichting aan de rechterkant van de
cabine aan
(Figuur
14).
Figuur 14
1. Voorkant van cabine
6. Gebruik de afmetingen die worden getoond in
15
om de afdichting aan te brengen.
Figuur 15
1. 0 tot 6 mm vanaf de rand
2. 0 tot 6 mm vanaf de rand
7. Breng de achterste afdichting aan op de onderste
achterplaat
(Figuur
16).
2. Rechter afdichting
Figuur
3. 0 tot 6 mm vanaf de rand
1. Onderste achterplaat
5
De veiligheidssticker
aanbrengen
Benodigde onderdelen voor deze stap:
1
Veiligheidssticker
Procedure
Breng de veiligheidssticker aan op de achterruit zoals getoond
in
Figuur
17.
1. Ruitafdichting
2. Veiligheidssticker
10
Figuur 16
2. Achterste afdichting
Figuur 17
3. 50 mm
