De openingen voor de pedaalkap
uitboren

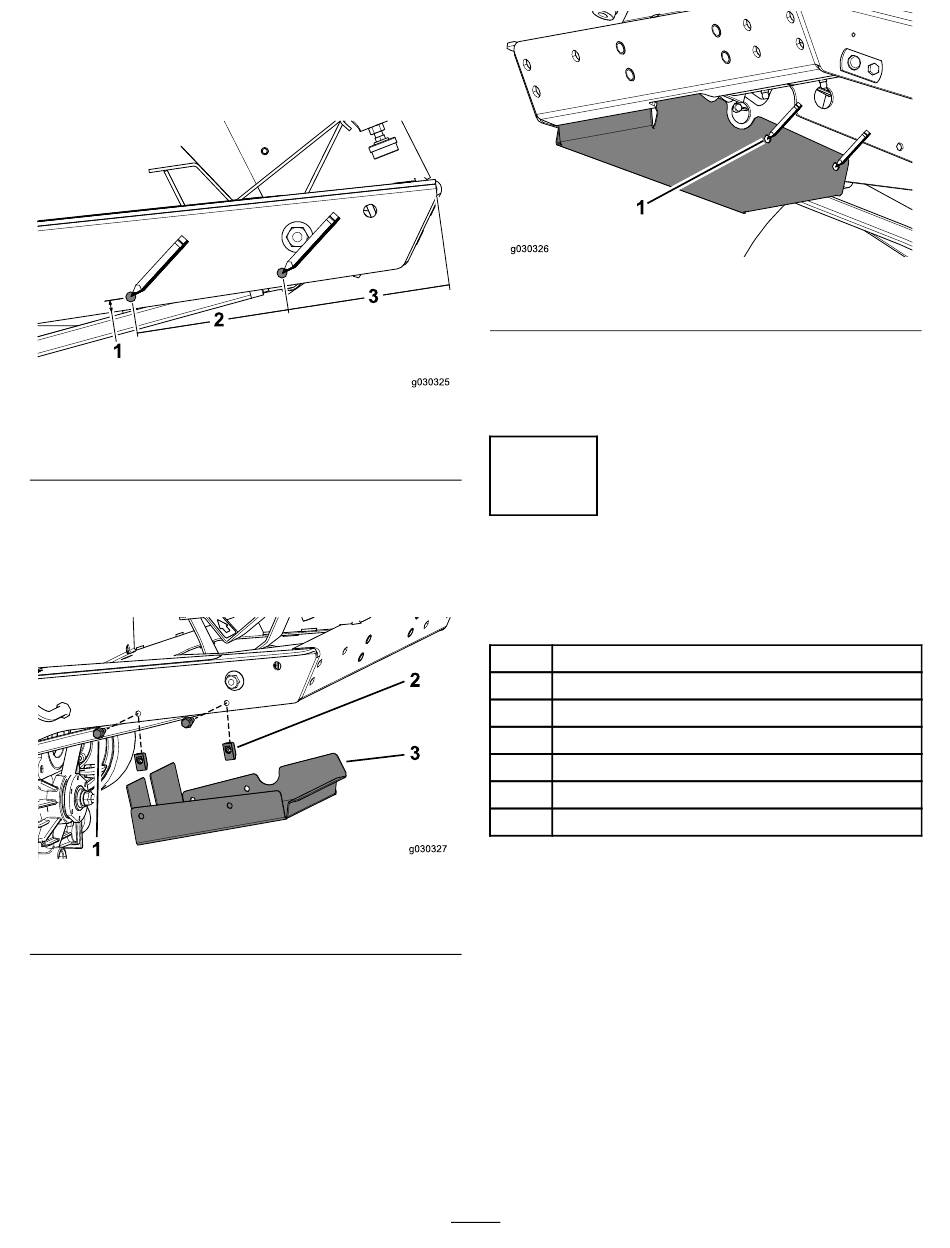

1. Zoek en markeer de juiste montageopeningen voor de
pedaalkap
(Figuur
6).
1. 12 mm
2. 150 mm
2. Boor een opening in de machine waar een bout (5/16" x
3/4") doorheen past op de gemarkeerde plaats.
3. Bevestig de pedaalkap tijdelijk, gebruik hiervoor de 2
openingen die u tijdens de vorige stap hebt uitgeboord,
de 2 bouten (5/16" x 3/4") en 2 clipmoeren
1. Bout (5/16" x 3/4")
2. Clipmoer
4. Ondersteun de andere kant van de pedaalkap en
markeer het midden van de 2 andere openingen op de
machine
(Figuur
8).
Figuur 6
3. 162 mm
(Figuur
Figuur 7
3. Pedaalkap
1. Montageopening
5. Verwijder de pedaalkap van de machine.
6. Boor een opening in de machine waar een bout (5/16" x
3/4") doorheen past op de gemarkeerde plaats.
4
De schuimrubber afdichtingen
aanbrengen
7).
Benodigde onderdelen voor deze stap:
1
Frame
1
Voorste afdichting
2
Bodemafdichting
1
Linker afdichting
1
Rechter afdichting
1
Onderste achterplaat
1
Achterste afdichting
De afdichting aanbrengen op de
voorste steun.
1. Breng de afdichting aan op de steun, gelijk met de
voorkant en zijkant van de voorste steun
8
Figuur 8
(Figuur
9).
