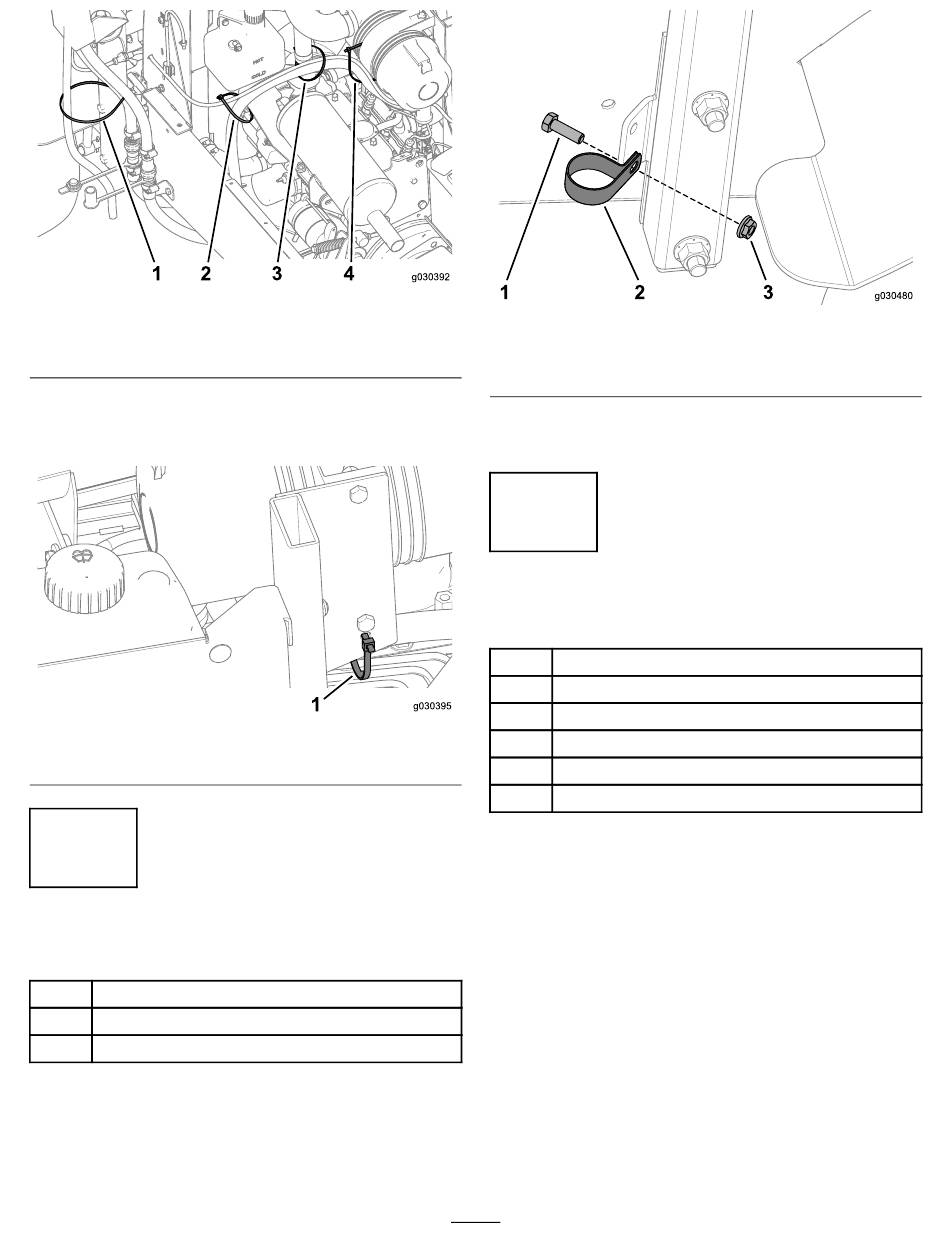

Figuur 47
1. Tie-wrap
2. Tie-wrap
Opmerking: Gebruik 2 samengevoegde tie-wraps
om de lange slang aan de luchtfilterbehuizing te
bevestigen.
Figuur 48
1. Tie-wrap
10
De R-klemmen monteren
Benodigde onderdelen voor deze stap:
2
R-klem
2
Bout (5/16" x 3/4")
2
Flensmoer (5/16")
Procedure
1. Bevestig aan de rechterkant van de machine de R-klem
aan de accessoirebeugel met de bout (5/16" x 3/4") en
een flensmoer
(Figuur
3. Tie-wrap
4. 2 tie-wraps
49).
1. Bout (5/16" x 3/4")
2. R-klem
2. Herhaal de vorige stap om 1 R-klem aan de linkerkant
van de machine te bevestigen.
11
Kabelboom aansluiten
Benodigde onderdelen voor deze stap:
1
Temperatuursensor
1
Kabelboom
1
Zekering (10 A)
1
Draadafdekking
2
Flenskopbout (1/4" x 5/8")
2
Borgmoer (1/4")
De temperatuursensor monteren
Belangrijk: Als u werkzaamheden aan het elektrische
systeem verricht, moet u altijd de accukabels
loskoppelen – de zwarte minkabel (-) eerst – om
mogelijk beschadiging van de bedrading tengevolge van
kortsluiting te voorkomen.
1. Zoek en verwijder de motorplug zoals getoond in
Figuur
50.
20
Figuur 49
3. Flensmoer (5/16")
