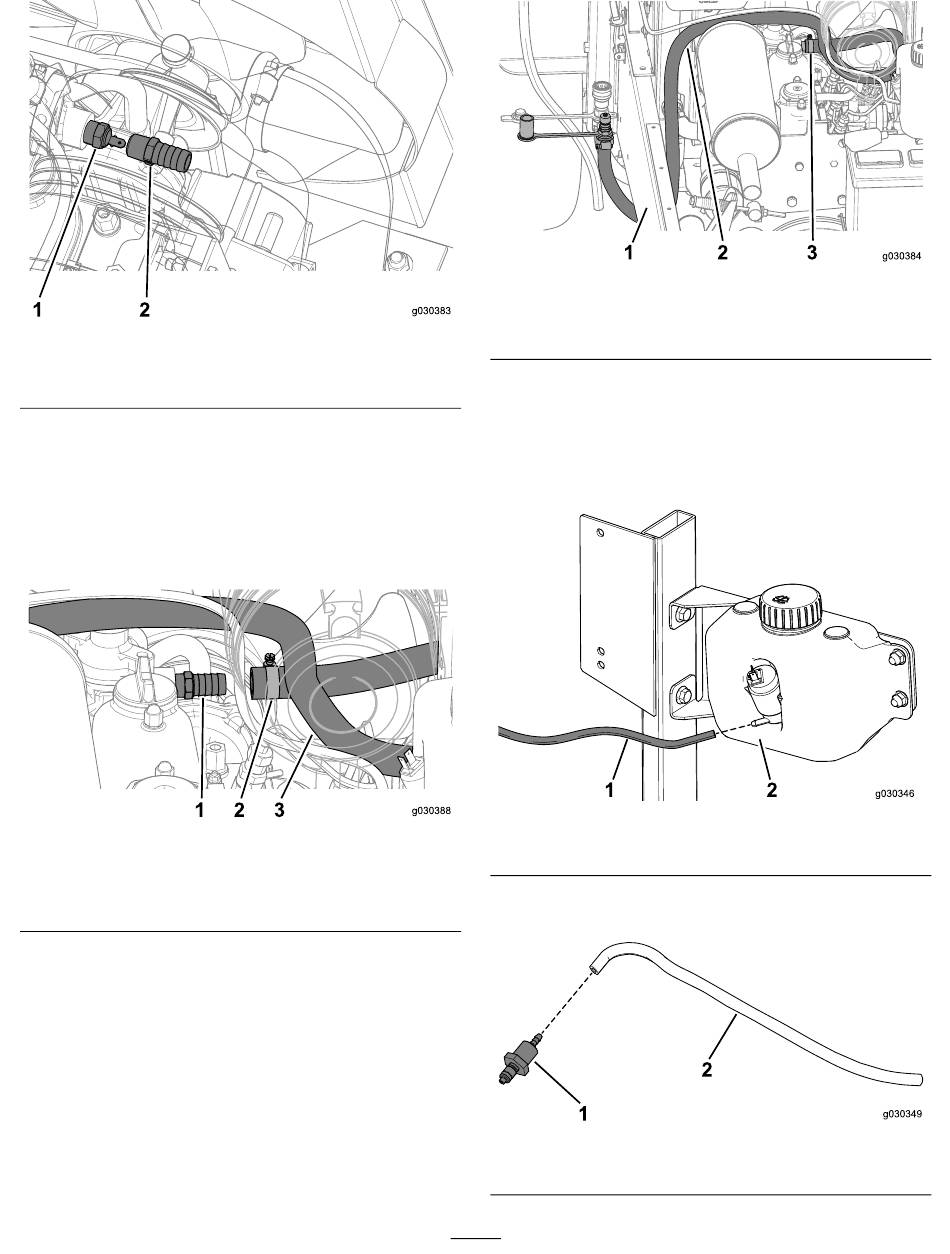

Figuur 38
1. Temperatuursensor
2. Breng buisdichtingsmiddel aan op de schroefdraad van
de rechte fitting.
3. Draai de rechte fitting met de hand vast in de poort.
4. Gebruik een stuk gereedschap om de rechte fitting nog
2 tot 3 extra slagen vaster te draaien.
5. Schuif de slangklemmen over de slang.
Figuur 39
1. Rechte fitting (3/8 NPT x
0,625 geribd)
2. Kleine slangklem
6. Monteer de slang op het geribde uiteinde van de rechte
fitting met de slangklem
2. Rechte fitting (3/8 NPT x
0,625 geribd)
3. Lange slang
(Figuur
40).
1. Frame van de machine
2. Lange slang
7. Leid de lange slang zoals getoond in
De wasslang aansluiten
1. Sluit 1 uiteinde van de wasslang aan op de wastank
(Figuur
41).
1. Wasslang
2. Sluit de slangfitting aan op het andere uiteinde van de
wasslang
(Figuur
1. Slangfitting
18
Figuur 40
3. Grote slangklem
Figuur
Figuur 41
2. Wastank
42).
Figuur 42
2. Wasslang
40.
