SMEEROLIE VAN TANDWIELKAST
CONTROLEREN

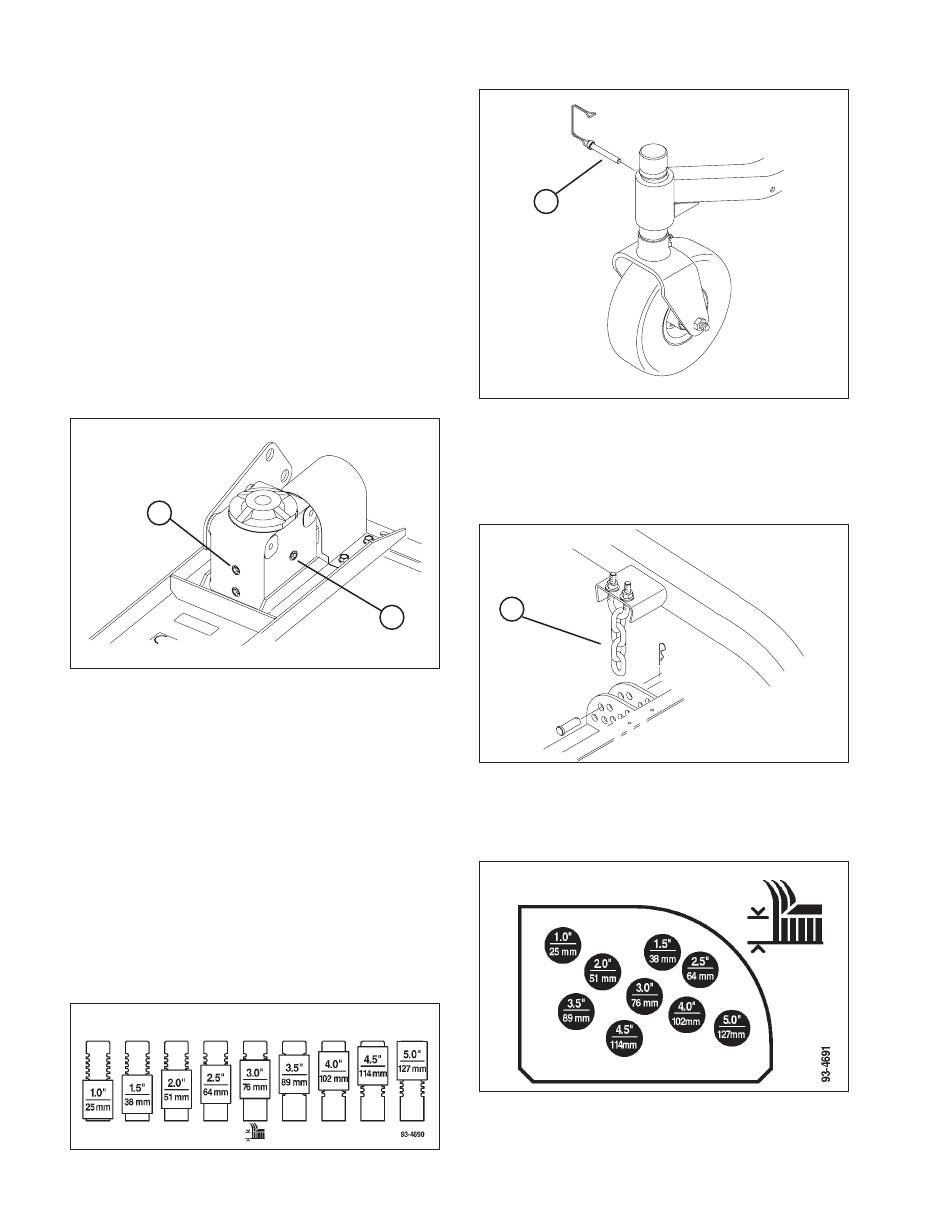

(Fig. 10)
De tandwielkast is ontworpen voor gebruik met
SAE 80–90 tandwielolie. De tandwielkast is in de
fabriek gevuld met olie; het oliepeil moet echter worden
gecontroleerd voordat het maaidek voor de eerste keer
wordt gebruikt.
1. Plaats de tractie-eenheid en het maaidek op een
horizontaal oppervlak.
2. Verwijder de controleplug uit de zijkant van de
tandwielkast en controleer of het oliepeil de onderkant
van de opening bereikt. Als het peil te laag is, verwijdert
u de vulplug op het uiteinde van de tandwielkast en vult
u voldoende olie bij totdat het oliepeil de onderkant van
de opening in de zijkant bereikt.
1
Figuur 10
1. Vulplug
2. Controleplug
MAAIHOOGTE INSTELLEN
De maaihoogte kan worden ingesteld van 25,4 tot
127 mm in stappen van 12,7 mm.
1. Start de motor en hef het maaidek op. Zet de motor
af nadat het dek is opgeheven.
2. Verwijder
de
voorste
zwenkwielarmen en schuif het zwenkwiel omhoog of
omlaag.
3. Steek de borgpen in de zwenkwielarm en door de
groef in de zwenkwielas om de gewenste hoogte te
verkrijgen.
Figuur 11
14
VÓÓR HET GEBRUIK
2
(Fig. 11–14)
borgpennen
uit
de
1
Figuur 12
1. Borgpen
4. Verwijder de R-pen en de gaffelpen waarmee de
maaihoogtekettingen vastzitten aan de achterkant van
het maaidek.
1
Figuur 13
1. Maaihoogteketting
5. Monteer de maaihoogtekettingen in het gat voor de
gewenste maaihoogte met de gaffelpen en de R-pen.
Figuur 14
6. Als u de machine instelt op een maaihoogte van
25,4 mm, moet u de glijders en de maatwielen in de
hoogste gaten plaatsen.
