ONDERHOUD VAN DE VOORSTE
LAGERBUSSEN VAN DE
ZWENKWIELVORKEN
In de boven- en onderkant van de gietstukken van de
zwenkwielvorken zitten lagerbussen gedrukt. Deze
lagerbussen zullen na vele bedrijfsuren slijten. Om de
lagerbussen te controleren, moet u de zwenkwielvork
naar voren en naar achteren en van links naar rechts
bewegen. Als de zwenkwielas los rond de lagerbussen
zit, zijn de lagerbussen versleten en moeten deze
worden vervangen.
1. Start de tractie-eenheid, hef het maaidek op in de
hoogst mogelijke positie en zet de motor af.
2. Verwijder
de
voorste
zwenkwielarmen en schuif het zwenkwiel uit de buis van
de zwenkwielarm.
3. Verwijder de borgmoer van de tapbout waarmee het
zwenkwiel is bevestigd in de zwenkwielvork. Pak het
zwenkwiel vast en schuif de tapbout uit de vork.
4. Verwijder de borgring, ring en golfring, waarmee de
zwenkwielas is bevestigd aan de zwenkwielvork.
Verwijder de as van de vork.
5. Steek een drevel in de boven- of onderkant van de
zwenkwielvork en tik de lagerbus uit de vork. Herhaal dit
met de andere lagerbus. Verwijder vuil uit de binnenkant
van de vorken.
6
6
3

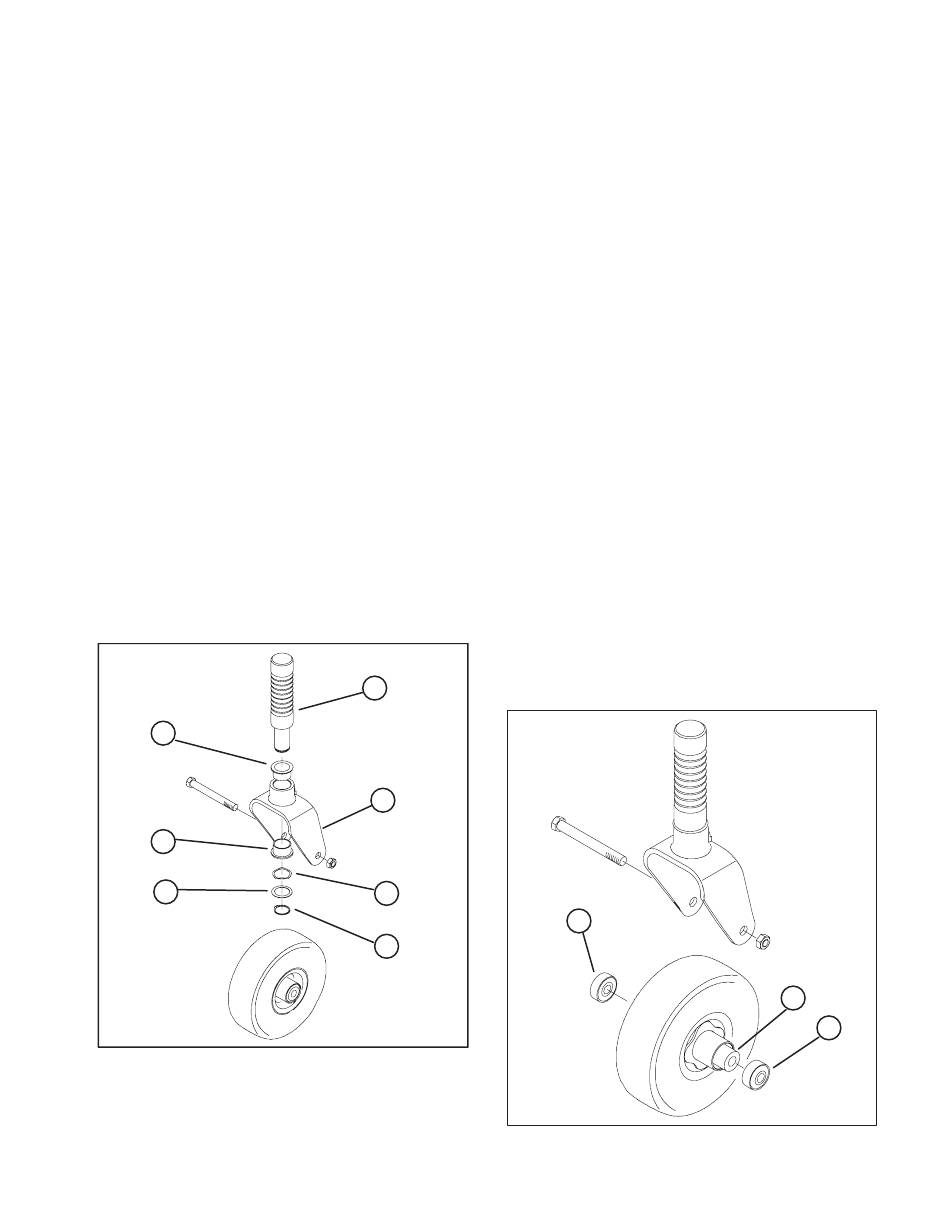

Figuur 26
1. Voorste zwenkwielvork
2. Borgring
3. Ring
6. Smeer vet aan de binnen- en buitenkant van de
nieuwe lagerbussen. Druk de lagerbussen in de vork
met behulp van een hamer en een vlakke plaat.
ONDERHOUD
(Fig. 26)
borgpennen
uit
de
5
1
4
2
4. Golfring
5. Zwenkwielas
6. Lagerbussen
7. Controleer de zwenkwielas en de vork op slijtage en
vervang deze in geval van beschadiging.
8. Druk de zwenkwielas door de lagerbussen en de
vork en zet deze vast met de golfring, ring en borgring.
9. Steek de borgpen in de zwenkwielarm en door de
groef in de zwenkwielas op de gewenste maaihoogte.
ONDERHOUD VAN ZWENKWIELEN EN
LAGERS
(Fig. 27)
Het zwenkwiel draait op een hoogwaardig rollager. Zelfs
na een groot aantal bedrijfsuren zal de slijtage van het
lager zeer gering zijn, mits het lager steeds goed
gesmeerd was. Indien dat niet het geval is, zal het lager
echter snel slijten. Een slingerend zwenkwiel duidt erop
dat het lager is versleten.
1. Verwijder de borgmoer van de tapbout waarmee het
zwenkwiel is bevestigd in de zwenkwielvork. Pak het
zwenkwiel vast en schuif de tapbout uit de vork.
3. Verwijder het lager uit de wielnaaf en laat het
afstandsstuk eruit vallen. Verwijder het lager vanaf de
andere kant van de wielnaaf.
4. Controleer de lagers, het afstandsstuk en de
binnenkant van de wielnaaf op slijtage. Vervang defecte
onderdelen als dit nodig is.
5. Om het zwenkwiel in elkaar te zetten, drukt u het lager
in de wielnaaf. Schuif het afstandsstuk in de wielnaaf.
Druk het andere lager in het open uiteinde van de wielnaaf
om het afstandsstuk in de wielnaaf vast te zetten.
7. Plaats het zwenkwiel in de zwenkwielvork en zet
deze vast op zijn plaats met behulp van een tapbout en
een borgmoer.
1
Figuur 27
1. Lager
2. Afstandsstuk
2
1
21
