INSTRUCTIES VOOR DE ASSEMBLAGE
HEFARMEN MONTEREN AAN MAAIDEK
EN TRACTIE-EENHEID
1. Verstel de kogelverbinding in beide hefarmen totdat
de afstand van het uiteinde van de hefarm tot het
midden van de kogelverbinding 64 mm bedraagt. Draai
de contramoer niet te vast aan.
64 mm
1

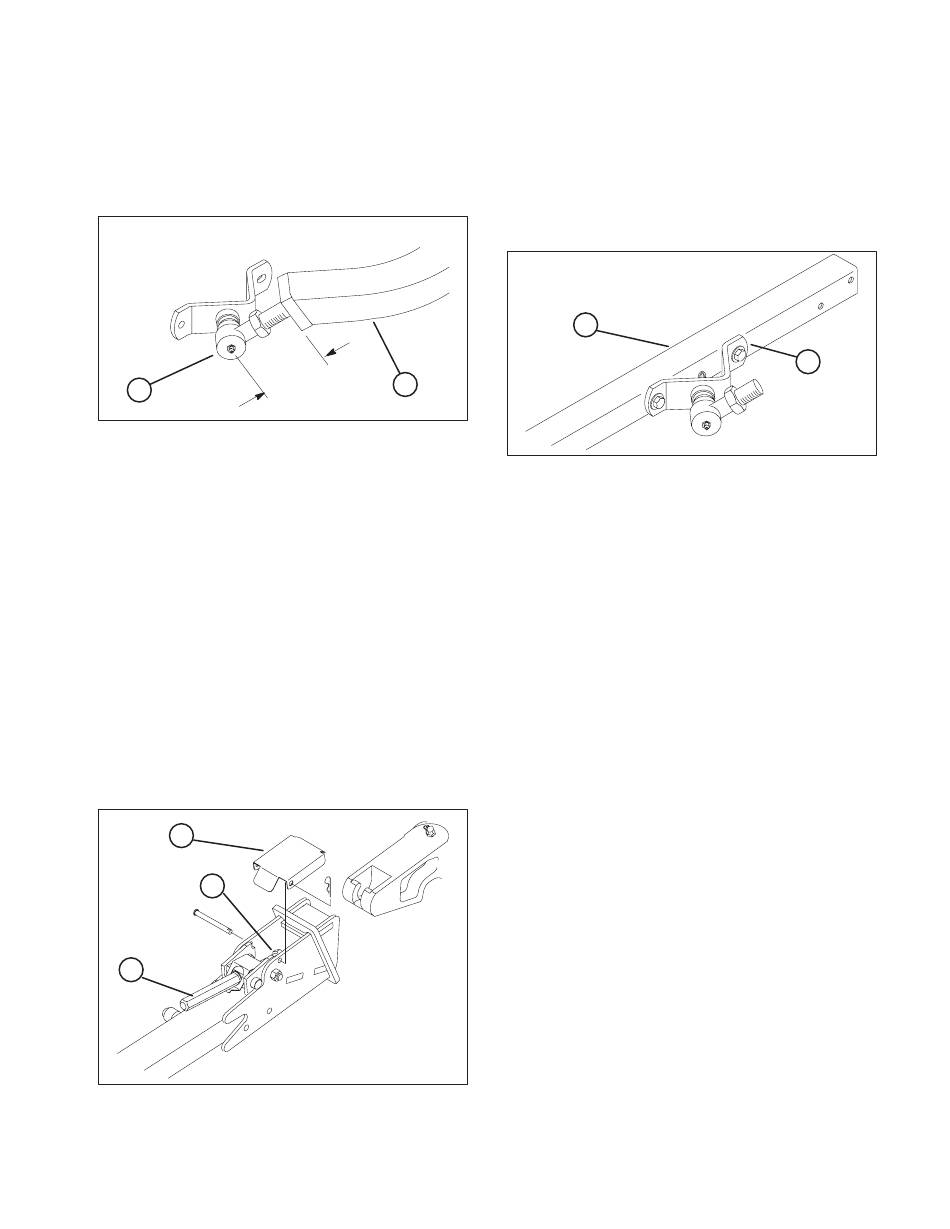

Figuur 4
1. Kogelverbinding
2. Hefarm
2. De hefarm wordt als volgt bevestigd aan de
tractie-eenheid:
A. Zet de motor af, til de stoel op en open de
naaldklep. Hierdoor kunnen de hefarmen vrij
zweven.
B. Verwijder de R-pen en de gaffelpen waarmee
de grendelkap is bevestigd aan de hefarm.
C. Draai de ontsluithendel omhoog.
D. Schuif de hefarm van het maaidek op de
hefarm van de tractie-eenheid en steek hierbij de
asvergrendeling in de gleuf in de hefarm van de
tractie-eenheid.
E. Draai de ontsluithendel omlaag en draai deze
rechtsom met de hand vast.
F. Herhaal deze procedure voor de andere
hefarm.
1
3
2
Figuur 5
1. Grendelkap
2. Ontsluithendel
3. Asvergrendeling
4–6)
(Fig.
2
3. Plaats het maaidek vóór de tractie-eenheid zodat
de beugels van de kogelverbinding in één lijn met de
montagegaten in de zwenkwielarmen staan. Beweeg
de beugels van de kogelverbinding naar binnen of naar
buiten totdat zij in één lijn met de montagegaten in het
maaidek staan.
4. Monteer elke beugel aan de zwenkwielarm met (2)
M12 x 80 tapbouten en M12 borgmoeren.
2
Figuur 6
1. Beugel van kogelverbinding
2. Zwenkwielarm
5. Draai de contramoeren van de kogelverbinding
vast.
6. Zet de ontsluithendel vast met een 19 mm sleutel.
7. Monteer de vergrendelkap weer aan de hefarm met
de gaffelpen en de R-pen die u eerder hebt verwijderd.
8. Sluit de naaldklep. Laat de stoel neer.
