3. Zwenk het onderste deel van de handgreep naar
achteren en de steunbeugels omhoog en houd de
beugels recht voor de gaten in het onderste deel van de
handgreep (Fig. 2).
4. Bevestig het onderste deel van de handgreep aan de
steunbeugels met de twee platte handgreepbouten en
twee knoppen. Gebruik hierbij de gaten voor de
hoogte-instelling op de beugel om de handgreep in te
stellen op de hoogte die u het meest comfortabel vindt
(Fig. 2).
Opmerking: U kunt de hoogte van de handgreep instellen
door elke handgreepbout en knop in een van de andere
gaten in de steunbeugel te plaatsen.
5. Schuif de uiteinden van het bovenste deel van de
handgreep op het onderste deel van de handgreep zodat
beide delen in elkaar vallen (Fig. 3).
1
4

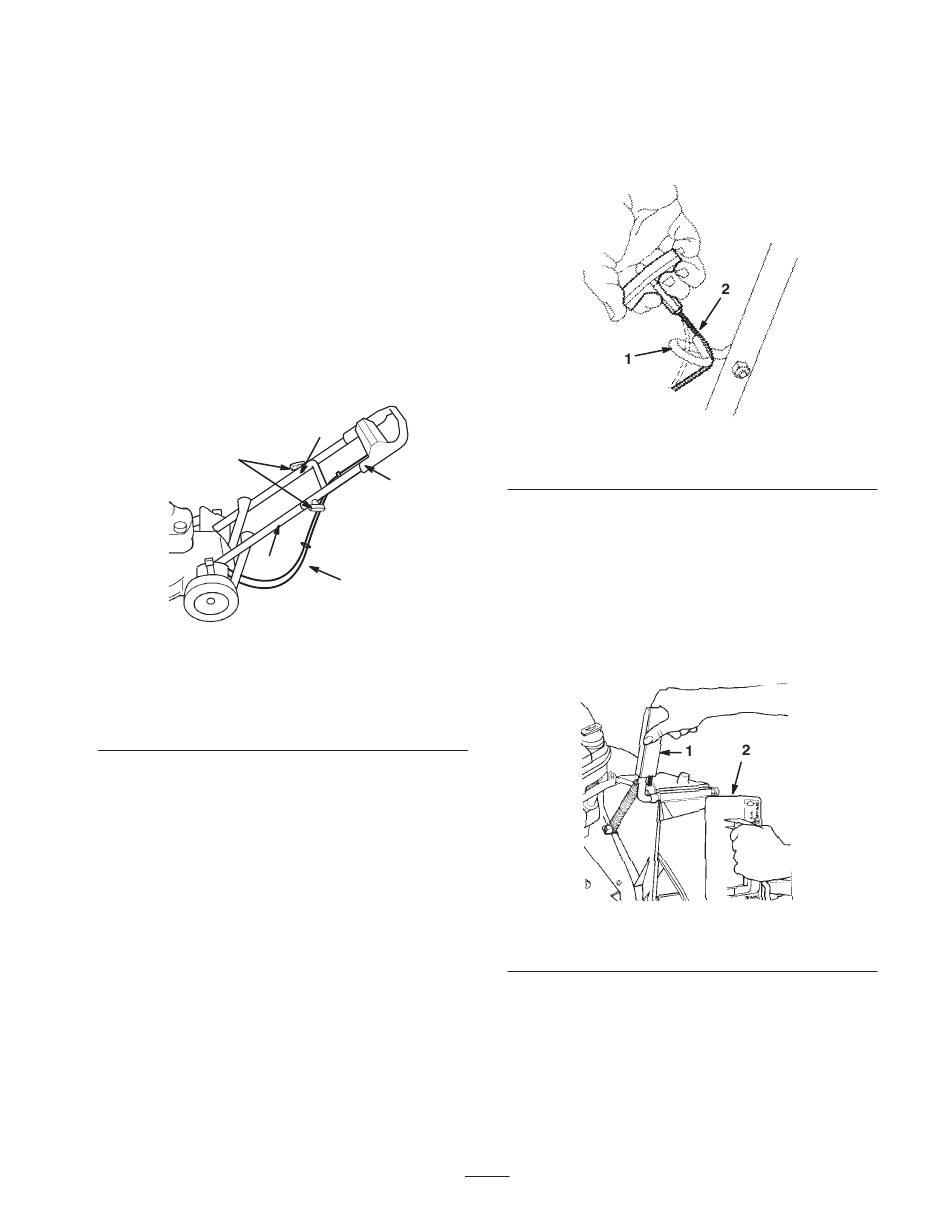

Figuur 3
1. Knoppen
2. Geprofileerde
handgreepbout (2)
3. Bovenste deel van
handgreep
6. Zorg ervoor dat de kabels onder en achter het onderste
deel van de handgreep lopen, zoals wordt getoond in
Figuur 3.
7. Bevestig het bovenste deel van de handgreep aan het
onderste deel van de handgreep met behulp van de twee
geprofileerde handgreepbouten en de twee knoppen
(Fig. 3).
2
3
5
m-4204
4. Onderste deel van
handgreep
5. Kabels
Het startkoord plaatsen
Trek het startkoord door de koordgeleider op de handgreep
(Fig. 4).
Figuur 4
1. Koordgeleider
De afsluiter van de
afvoertunnel monteren
1. Zet de motor af en wacht totdat alle bewegende delen
tot stilstand gekomen zijn.
2. Open het afvoerdeurtje door dit naar achteren te
bewegen (Fig. 5).
Figuur 5
1. Handgreep afvoerdeurtje
3. Houd de handgreep van het afvoerdeurtje vast om te
voorkomen dat het veerdeurtje dichtslaat terwijl u de
afsluiter van de afvoertunnel monteert.
4. Draai de afsluiter een stukje naar rechts als u deze
monteert (Fig. 5).
Opmerking: Let erop dat de pijl op de sticker van de
afsluiter omhoog wijst.
7
210
2. Startkoord
1914
2. Afsluiter van afvoertunnel
