Belangrijkste kenmerken
•
Hoog isolatieniveau tegen de aarde en tussen het hoofdcontact
•
Groot af- en inschakelvermogen
•
Lange gebruiksduur
•
Eenvoudig onderhoud
•
Geringe afmetingen
A.1.4
Functies
Sluiten

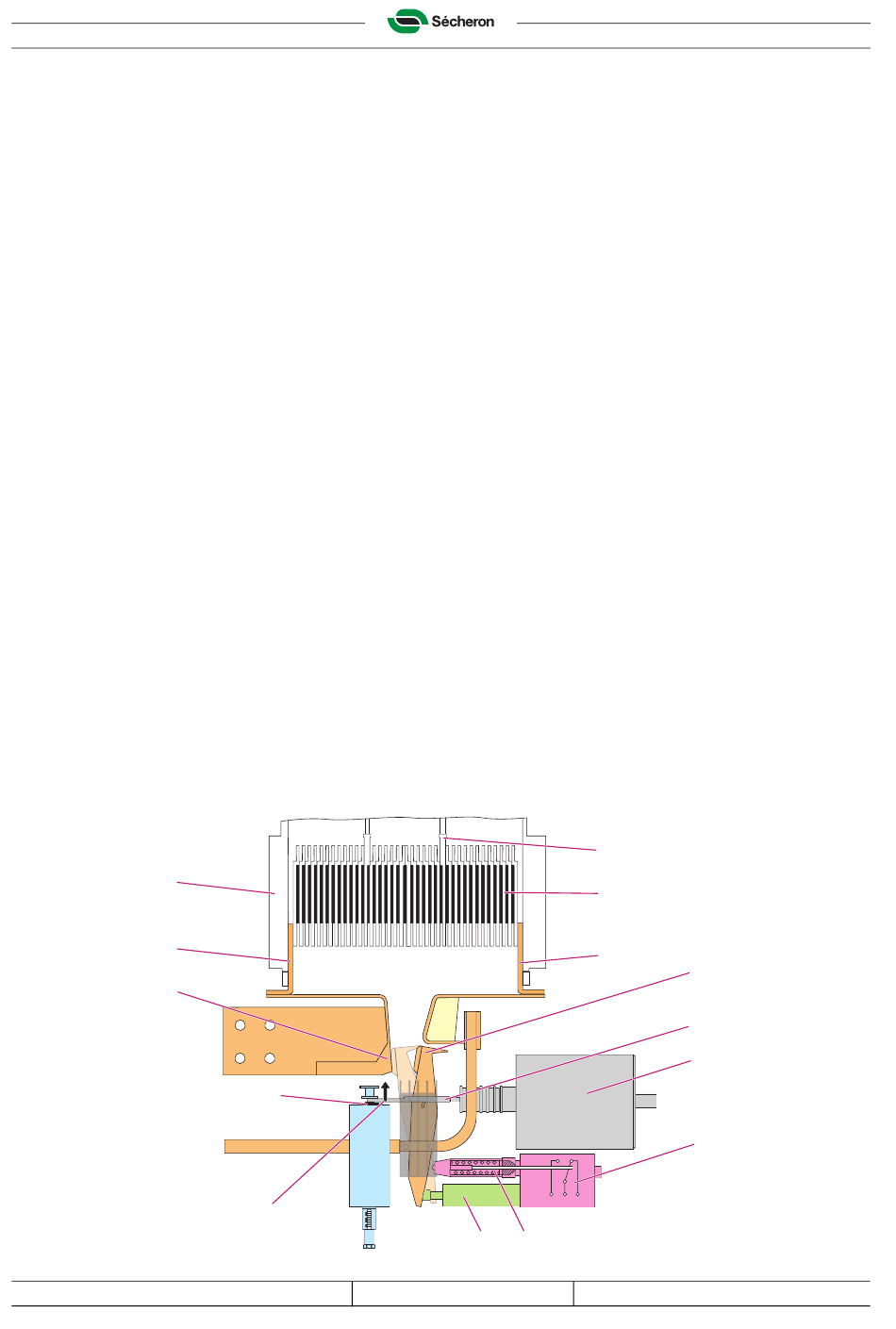

Wanneer er een inschakelimpuls wordt ontvangen, beweegt de inschakelmechanisme (1) de
vork (2) die het schuifcontact (3) sluit en de contactdruk uitoefent op de hoofdcontacten (3 en 9).
De stoter (4) die verbonden is met het schuifcontact (3) drijft de hulpcontacten (5) aan. De sluit-
kracht wordt geabsorbeerd door de schokdemper (6).
Houden
Wanneer het hoofdcontact gesloten is, wordt de contactdruk gehandhaafd door het inschakelme-
chanisme (1), ofwel door een gereduceerde houdstroom (E-type) of zonder stroom (M-type).
Openen
De vermogenschakelaar opent ofwel via een overstroomlosser of door een werkelijke opdracht
om te openen:
•
Een overstroom die de ingestelde waarde voor de maximumstroom overschrijdt laat de
directe uitschakelstang (7) omhoog bewegen waardoor de vork (2) wordt opgetild (8) zodat
het schuifcontact (3) wordt gelost.
•
Door de schakelaar te openen met een commando op afstand wordt de houdstroom van het
inschakelmechanisme (E-type) afgesneden of wordt een omgekeerde stroompuls (M-type)
toegepast, waardoor de vork (2) zich terugtrekt.
De stoter (4) opent dan het schuifcontact (3) en drijft de hulpcontacten (5) aan.
De boog die gegenereerd wordt tussen de hoofdcontacten (3 en 9) beweegt omhoog tussen de
hoorns (11) in de boogkamer (10) en wordt gesplitst door de schermen (12). De geïoniseerde
gassen worden voor het merendeel geneutraliseerd tussen de deïonisatieplaten (13).
