UR26-81/82S
B.3

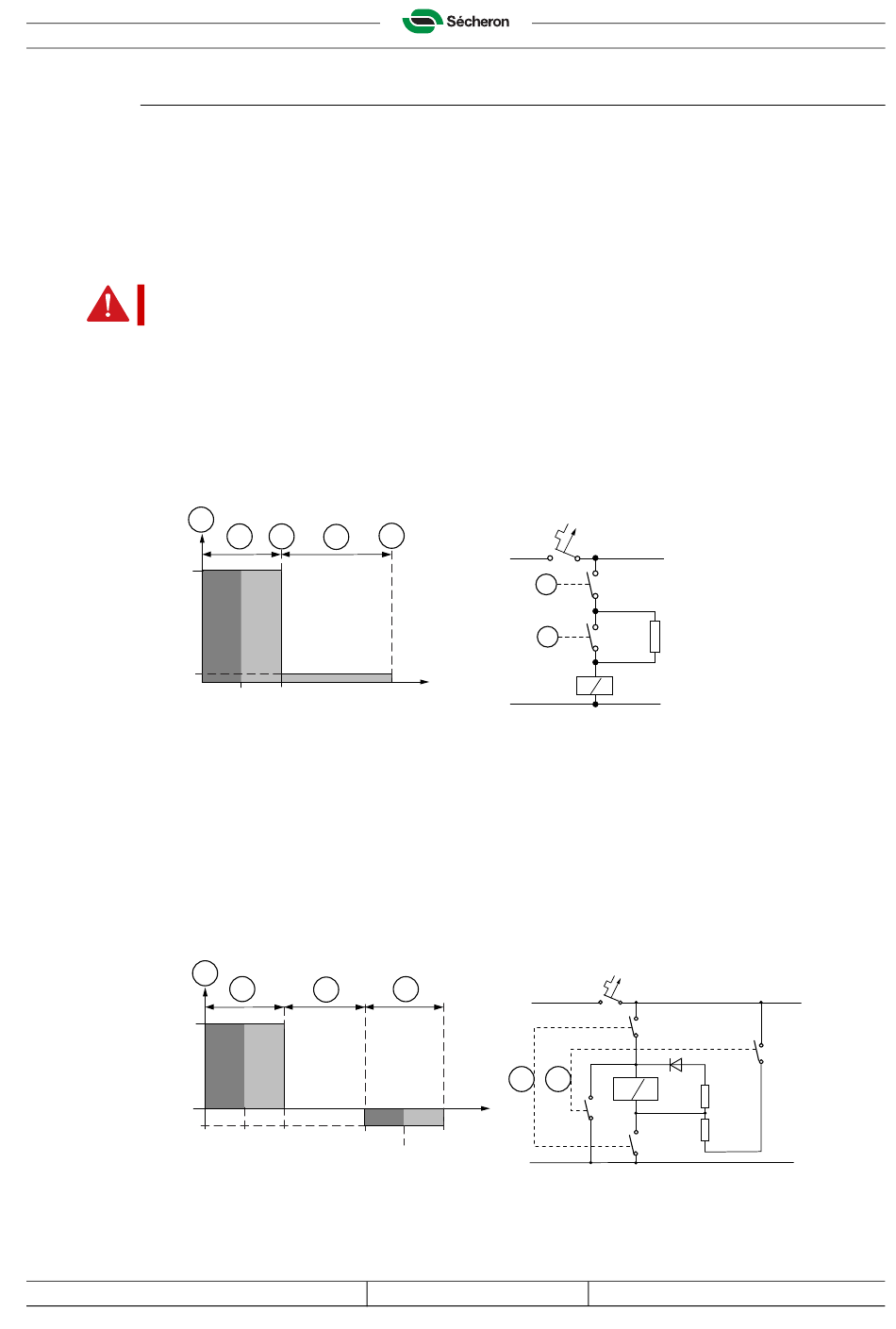

Besturing van de vermogenschakelaar

De vermogenschakelaar kan in gesloten stand worden gehouden, ofwel door een gereduceerde
houdstroom (E-type) te gebruiken, ofwel zonder stroom (M-type).
Opmerking! Sécheron adviseert de spoel van de inschakelvoorziening te beschermen door gebruik van een
automatische vermogenschakelaar met thermische beveiliging die de volgende kenmerken
heeft: duur van de inschakelimpuls 0,5-1 sec., in staat om de vermogenschakelaar verschillende
keren achtereen te triggeren en een houdstroom die beperkt is tot 5% van de inschakelstroom.
Belangrijk!
Een langere inschakelpuls kan de spoel verbranden.

Elektrisch houden: E-type

A. Start van de inschakelpuls: de contacten F + G sluiten.
B. Inschakelpuls: 0,5 tot 1 s.
C. Start van de houdstroom: het contact G opent.
D. Houden: een weerstand R1 begrenst de houdstroom tot 5% van de inschakelstroom.
E. Opening: het contact F opent om onderbreking van de houdstroom te veroorzaken.
A
I
e
100%
~ 5%
0
R1: houdstroom
Magnetisch houden: M-type
A. Start van de inschakelpuls: de contacten E sluiten.
B. Inschakelpuls: 0,5 tot 1 s, daarna openen de contacten E.
C. Houden: bereikt door de permanente magneet.
D. Openen: de contacten F sluiten om een stroompuls te veroorzaken met de polariteit die
tegengesteld is aan de inschakelstroom. De duur van deze puls is 0,5-1 s, daarna openen de
contacten F. De uitschakelstroom is 20 % van de inschakelstroom.
I
e
100%
0
~ 20%
Rp: parallelle weerstand
Documentnummer: SG101278TNL
Copyright© 2014 Sécheron SA - Dit document heeft geen contractuele waarde, en bevat informatie die overeenkomt met de stand van de technologie op de datum van publicatie.
B
C
D
0,5
1
A
B
C
0,5
1
t
0
c
Rs: serieweerstand
E
V=
+
F
G
t [s]
03602
S: automatische vermogenschakelaar
D
V=
+
E
t [s]
t
+1
c
t
+0.5
c
03604
Revisie: B03
Bestand: b-UR26-8S_tech data_nl.fm
Technische specificaties
S
R1
S
F
Rp
Rs
S: automatische vermogenschakelaar
Uitgavedatum: 24.3.2014
B-17
