Versie C

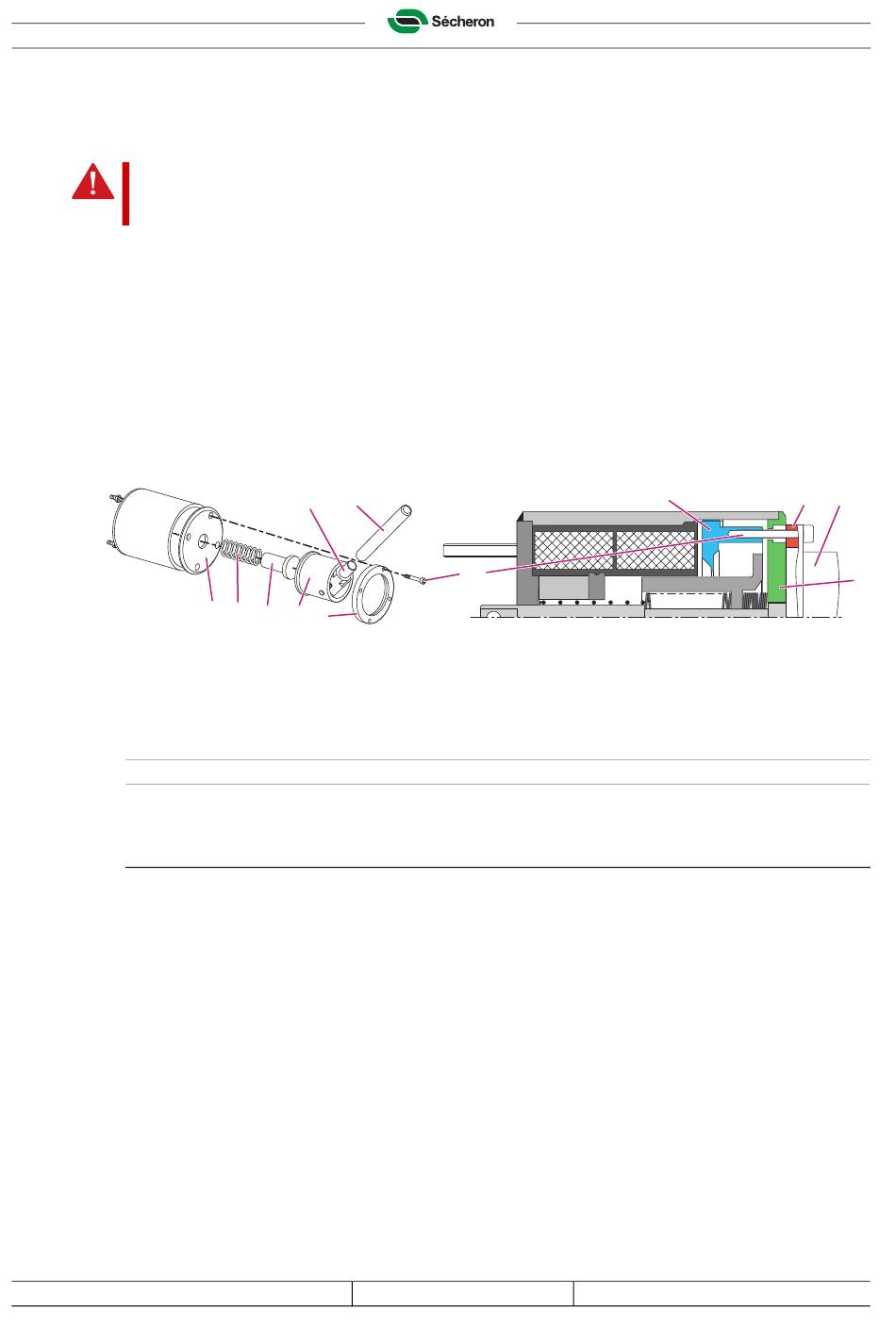

Verwijdering:
a) Verwijder de vier schroeven (15) waarmee de flens (2) en de afdekking (3) zijn vastgezet.
Belangrijk!
Verander de positie van de flens (9) niet terwijl u werkt.
Merk de positie ervan met een viltstift voordat u de bewegende kern gaat verwijderen.
b) Verwijder de hele MDC (5).
c) Verwijder de cilinder (6) en de afdekking (3).
Assemblage:
d) Plaats de afdekking (3), maar zorg ervoor dat de flens (9) niet beweegt.
e) Houd de afdekking (3) vast en plaats de cilinder (27) met zijn veer (28), en plaats de MDC (5).
f)
Schroef de eenheid aan elkaar met de vier M6 schroeven (15), maar zorg ervoor dat de
flens (9) niet beweegt: houd de afdekking (3) stevig op zijn plaats en draai de MDC (5) totdat
het scharnier (25) en de hefboom (24) verticaal kunnen worden geopend van boven naar
beneden.
g) Haal de vier M6 schroeven (15) aan tot een koppel van 9 Nm.
G.8.5
Catalogus reserveonderdelen
Zie bovenstaande afbeeldingen.
Pos.
5
16
24
G.9
Indicator overstroomlosser en indicator contactslijtage
Deze opties kunnen alleen worden aangesloten op de laagspanningsconnector als de hulpscha-
kelaars de configuratie "omschakeling van het U-type" hebben (zie §
sluitingen").
G.9.1
Beschrijving
Indicator overstroomlosser
De indicator (2) van de overstroomlosser is bevestigd aan de achterkant van de inschakelspoel (1),
en telt het aantal keren dat de vermogenschakelaar uitgeklonken wordt door een overstroom-
losser.
De spoelas beweegt een plaat (3) en drijft de schakelaar (4) aan, telkens wanneer de directe of
secundaire losser wordt geactiveerd.
Indicator contactslijtage
De indicator (2) van contactslijtage op de achterkant van de inschakelspoel (1) geeft aan dat de
hoofdcontacten hun maximaal aanvaardbare slijtage naderen en dus moeten worden vervangen.
De spoelas beweegt een plaat (3) telkens wanneer de hoofdcontacten sluiten, en drijft de scha-
kelaar (4) aan wanneer de maximale slijtage is bereikt.
Documentnummer: SG101278TNL
Copyright© 2014 Sécheron SA - Dit document heeft geen contractuele waarde, en bevat informatie die overeenkomt met de stand van de technologie op de datum van publicatie.
G-68
25
24
3
28
27
5
2
Ond. nummer
HSBA400096P0001
SG104275P00001
HSBR430708P0001
Bestand: g-UR26-8S_options_nl.fm
15
9 Nm
03632-1
SP
Beschrijving
Hulpschakelaar
Hefboom
x
Hefboom
Revisie: B03
UR26-81/82S
9
2
Aantal
C.11 "Laagspanningsaan-
Uitgavedatum: 24.3.2014
5
3
1
1
1
